Typ RPC Stellungsregler
3

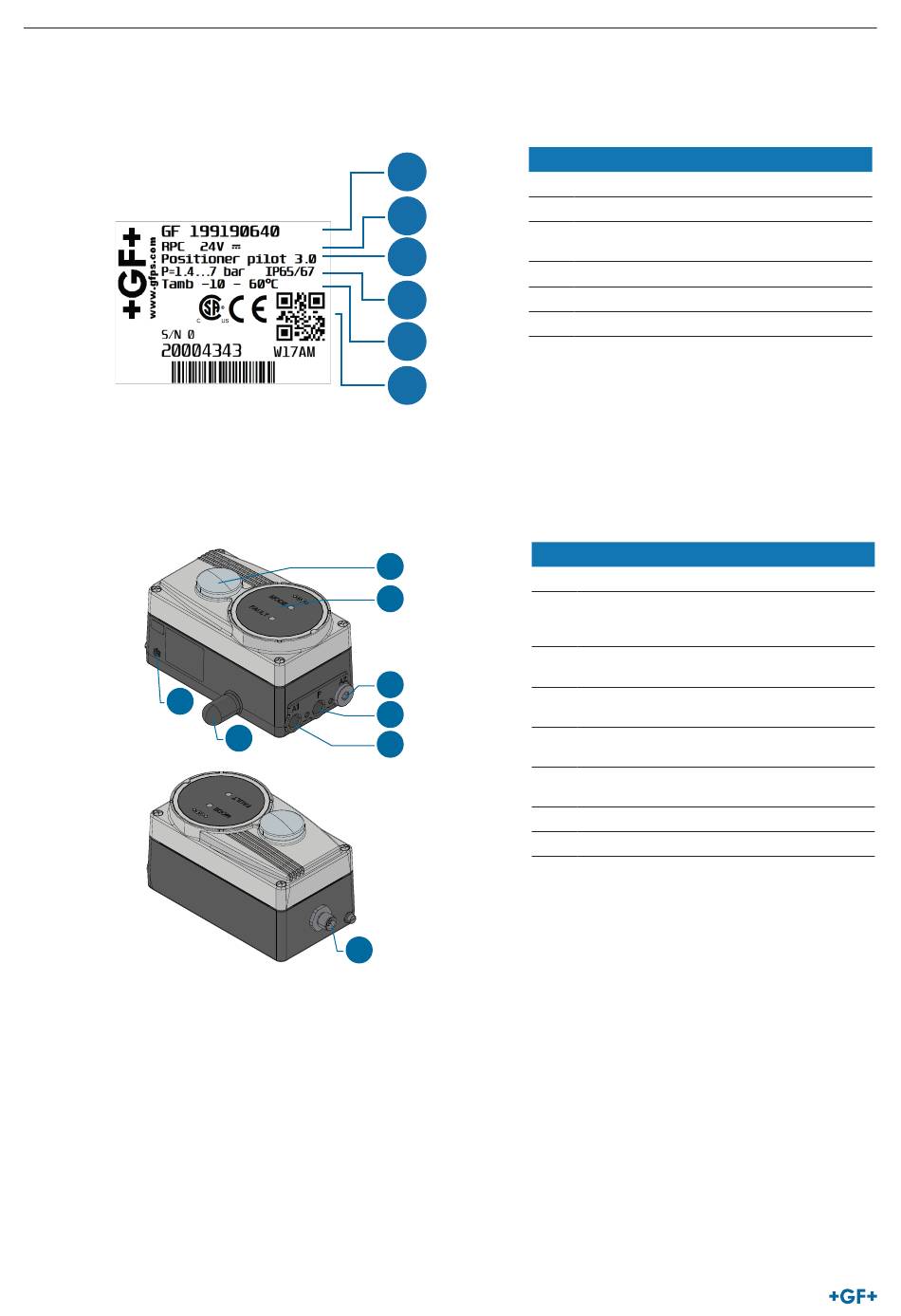

Aufbau und Funktion

3.1

Typenschild am Produkt

3.2

Aufbau

7
44
1
2
3
4
5
6
1
2
5
4
6
3
8
Nr. Bezeichnung
1 Artikelnummer
2 Typ
3 Steuerfunktion, Steuerventil, Versorgungs-
spannung
4 Max. Betriebsdruck, Schutzart
5 Max. Umgebungstemperatur
6 Seriennummer; CE-Zeichen
Nr. Bezeichnung
1 Mechanische Stellungsanzeige
2 Anzeigemodul mit 2 LEDs
Darunter Decodiermodul mit Schiebeschal-
tern
3 Arbeitsanschluss 1
(Anschluss: A1)
4 Druckanschluss 1,4...7 bar
(Anschluss: P)
5 Arbeitsanschluss 2
(Anschluss: A2)
6 Entlüftungsanschluss/
Entlüftungsfilter
7 Überdruckventil
8 Rundsteckverbinder
