Manual de instrucciones
4.3

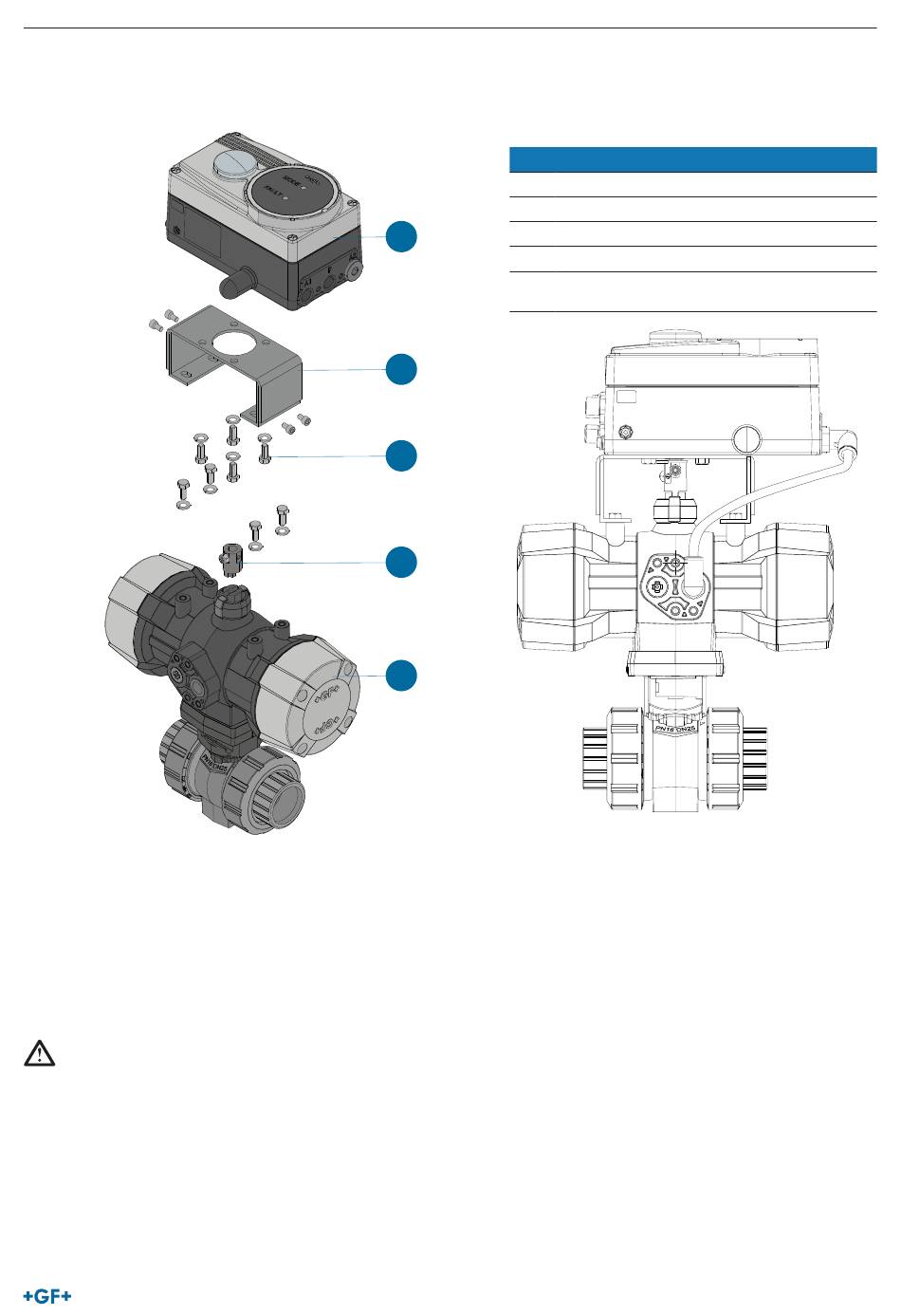

Ensamblaje
3.
Preparar la válvula con accionamiento (5) para ensamblar el posicionador tipo RPC teniendo en cuenta el manual de instruccio-
nes del accionamiento y la válvula (5).
4.
Colocar el adaptador del husillo (4) en el eje del posicionador tipo RPC (1) y asegurarlo con 2 varillas roscadas.
5.
Montar el estribo de montaje (2) para que coincida con el accionamiento (5). Consta de 4 piezas, que se adaptan al accionamien-
to (5) mediante diferentes disposiciones y, posteriormente, se fijan con 4 tornillos de fijación (3).
6.
Fijar el estribo de montaje (2) al posicionador tipo RPC (1) con 4 tornillos de fijación (3) y un par de 2,5 Nm.
7.
Colocar el posicionador tipo RPC (1) con estribo de montaje (2) sobre el accionamiento de giro con válvula premontada (5) y fijar
con 4 tornillos de fijación (3) y un par de apriete de 2,5 Nm.
8.
Establecer la conexión neumática entre el posicionador tipo RPC (1) y el accionamiento de giro con válvula premontada (5) con-
forme al capítulo «Instalación neumática».
ATENCIÓN
¡Asegurar las uniones roscadas!
Las uniones roscadas pueden aflojarse debido a grandes fuerzas o vibraciones. Esto puede provocar lesiones o daños materiales.
► Se recomienda utilizar Loctite 290 en todas las uniones roscadas.
► Comprobar regularmente las uniones roscadas.
N.º
Denominación
1
Posicionador tipo RPC
2
Estribo de montaje
1
3
Tornillos de fijación
4
Adaptador del husillo
5
Accionamiento giratorio con válvula premonta-
da
2
3
4
5
Posicionador tipo RPC
