Régulateur de position de type RPC

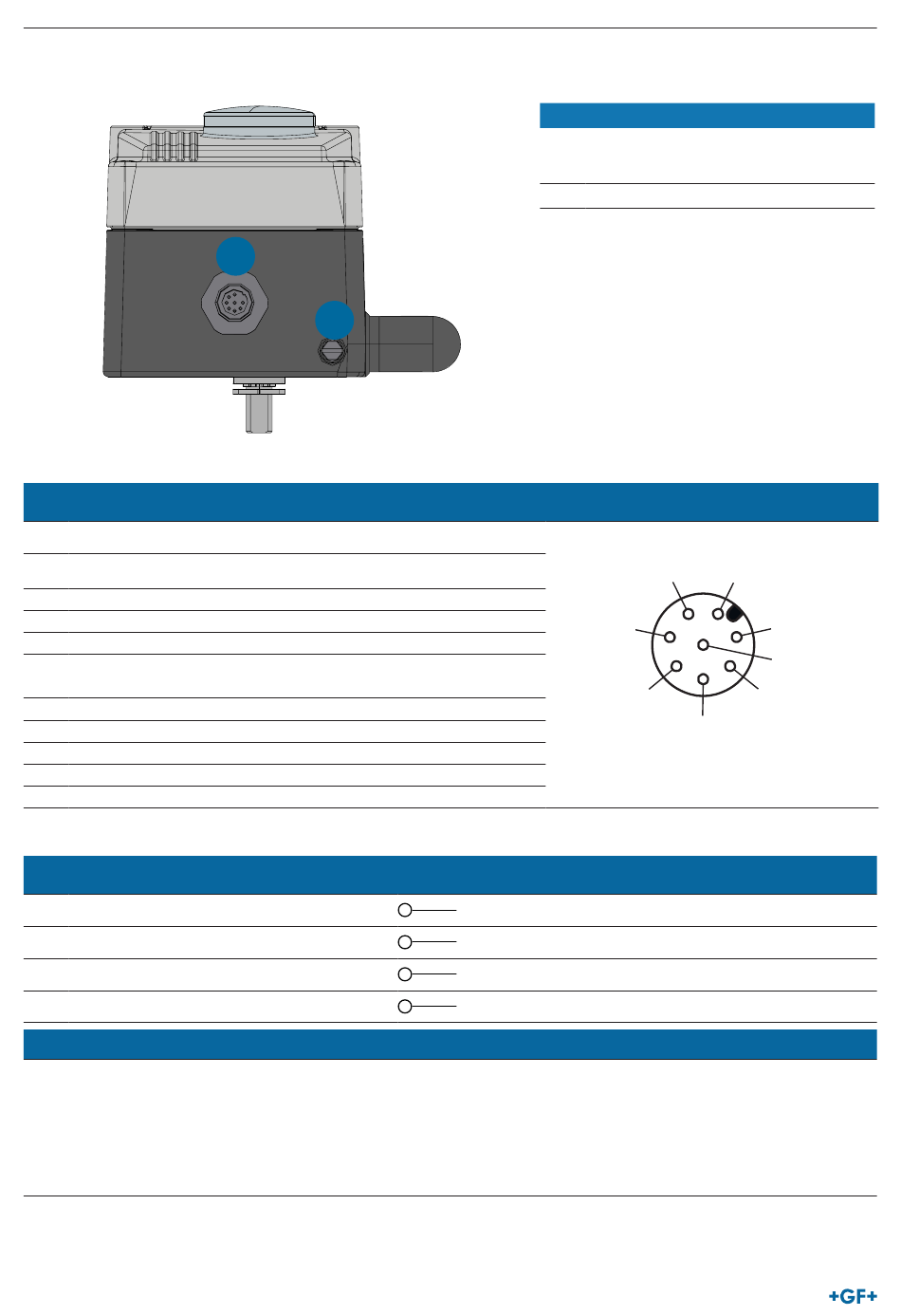

4.5.1 Raccordement par le biais du connecteur circulaire M12, 8 pôles
1) X1 - Connecteur circulaire M12, 8 pôles
Bro-
Affectation
che
Signaux d'entrée du centre de contrôle (par ex. API)
1 Valeur de consigne + (4...20 mA)
2 Valeur de consigne GND
5 Entrée numérique +
6 GND (identique à la tension de service GND)
Signaux de sortie vers le centre de contrôle (par ex. API)
- Nécessaire uniquement avec l'option sortie analogie et/ou sortie numérique
8 + (4...20 mA) séparation galvanique complète
7 Retour d'information analogique GND
Tension de service
3 GND
4 + 24 V (± 25 % - Ondulation résiduelle max. 10 %)
Signaux d'entrée du centre de contrôle (par ex. API)
Bro-
Affectation
che
1 Valeur de consigne +
2 Valeur de consigne GND
5 Entrée numérique +
6 Entrée numérique GND
Type de raccord à 4 conducteurs (réglage d'usine)
L'entrée de la valeur de consigne est exécutée comme une
entrée différentielle,
c'est-à-dire que les câbles GND de l'entrée de valeur de consig-
ne
et la tension d'alimentation ne sont pas identiques.
Remarque : si les signaux GND de l'entrée de valeur de consigne
et la tension d'alimentation sont connectés
ensemble, le type de raccord à 3 conducteurs doit être
réglé dans le logiciel.
86
1
FE
Circuit de protection externe, niveau de signal
1
2
5
6
N° Désignation
1 X1 - Connecteur circulaire M12, 8 pôles
Signaux d'entrée du centre de contrôle
Signaux de sortie du centre de contrôle
FE Terre fonctionnelle
4
+ (0/4...20 mA)
GND
0...5 V (logique 0)
10...30 V (logique 1)
Identique à broche 3 (GND)
Type de raccord à 3 conducteurs
L'entrée de la valeur de consigne se rapporte au câble GND
de la tension d'alimentation, c'est-à-dire que l'entrée de la
valeur de consigne
et la tension d'alimentation ont un
câble GND commun.
Manuel d'utilisation
3
2
1
8
5
7
6
