Manuel d'utilisation
4.2

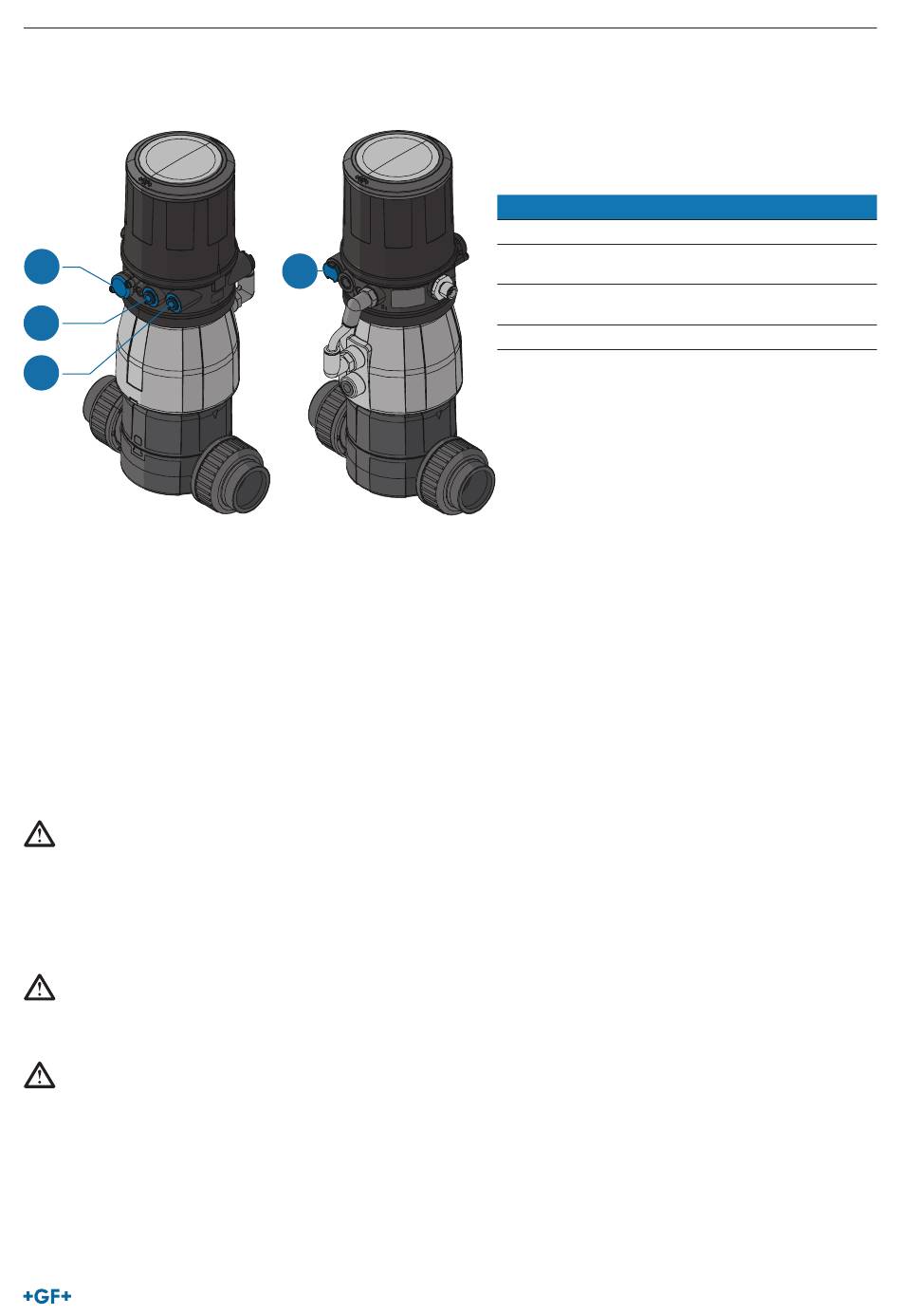

Installation pneumatique
1
2
3
1.
Raccorder le fluide de commande au raccord d'air de commande (3) (3...7 bar ; air pour instruments, sans huile, sans eau et sans
poussière).
2.
Monter la conduite d'évacuation ou un amortisseur sur le raccord d'évacuation (3).
Concept d'évacuation d'air
► Pour le respect du degré de protection IP67, une conduite d'évacuation d'air doit être montée dans la zone sèche.
► La pression de commande présente doit être supérieure de 0,5...1 bar au minimum à la pression nécessaire pour la position de
fin de course du servomécanisme pneumatique.
► Cela permet d'éviter qu'une différence de pression trop faible exerce une influence négative sur le comportement de régulation
dans la plage de course supérieure.
► Maintenir les variations de la pression de commande durant l'exploitation à un niveau aussi faible que possible (max. ±10 %). En
cas de variations plus importantes, les paramètres de régulation mesurés avec la fonction X.TUNE ne sont pas optimaux.
ATTENTION !
Pression de commande incorrecte !
Une pression de commande trop élevée ou trop faible peut altérer le fonctionnement ou occasionner des dégâts matériels et/ou des
fuites.
► La pression de commande doit se situer dans la plage de pression prédéfinie.
► Tenir compte des indications relatives à la qualité de l'air comprimé (cf. classe de qualité du fluide de commande).
DANGER !
Risque de blessures dû à la pression élevée dans l'installation / l'appareil.
► Avant d'effectuer des travaux sur l'installation ou l'appareil, couper la pression et purger l'air des / vider les conduites.
REMARQUE !
Pour le fonctionnement irréprochable de l'appareil, tenir compte de ce qui suit :
► Aucune contre-pression ne doit se former dans l'installation.
► Pour le raccordement, choisir un flexible avec une section suffisante.
► Concevoir la conduite d'évacuation de manière à ce que de l'eau ou tout autre fluide ne puisse pénétrer dans l'appareil par le
biais du raccord d'évacuation (3 ou 3.1).
4
Régulateur de position de type SPC Lite
N°
Désignation
1
Limitateur de pression
2
Raccord d'évacuation
Marquage : 3
3
Raccord d'air de commande
Marquage : 1
4
Filtre d'arrivée d'air
85
