Manual de instrucciones
5

Manejo

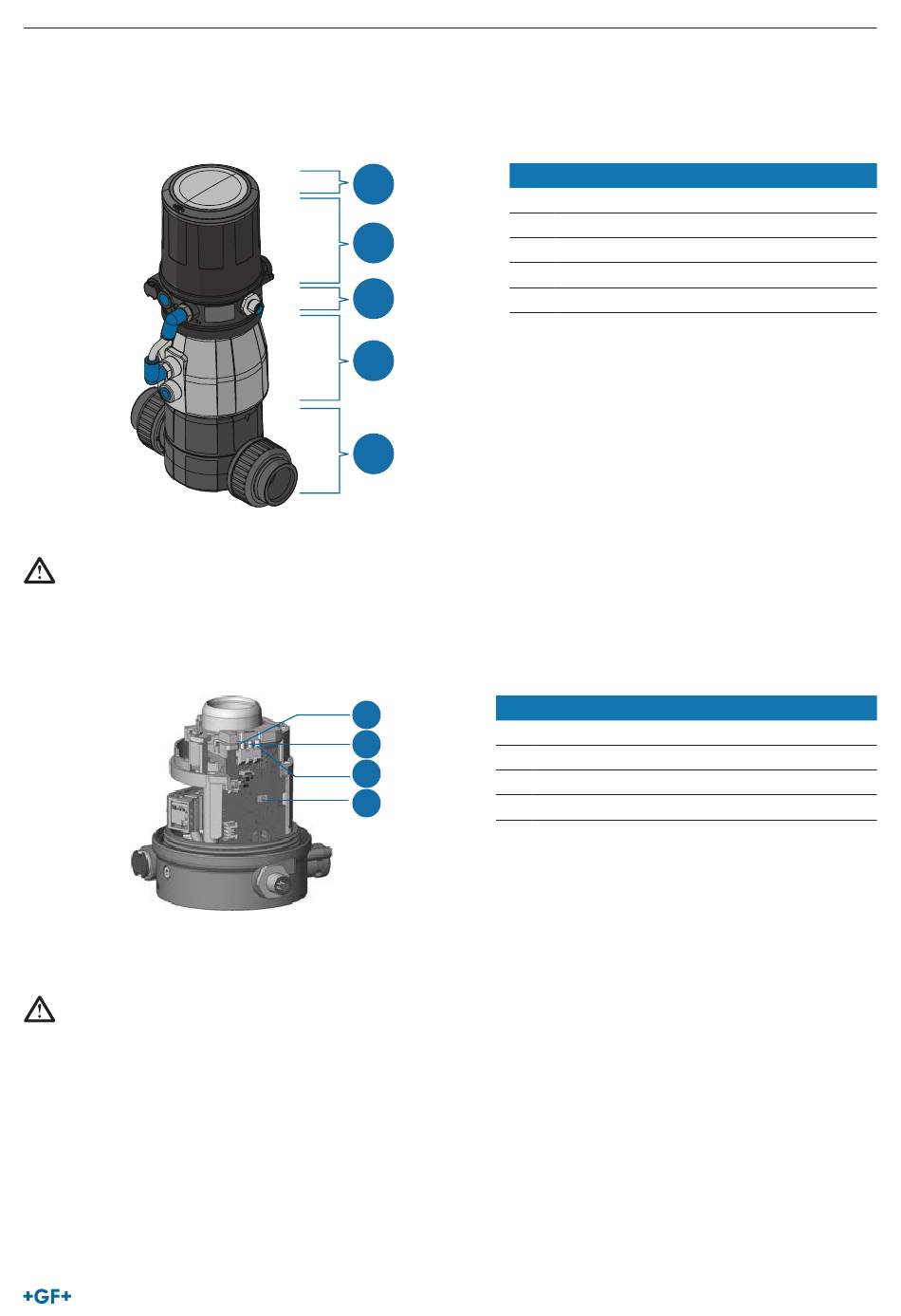

5.1 Descripción de los elementos de manejo y visualización
► Desatornillar la campana transparente del posicionador tipo SPC Lite para acceder al LED de estado y a la tecla de aprendizaje.
NOTA
Rotura de las piezas de conexión neumáticas debido a giros.
► Al desatornillar y atornillar la campana transparente, no fijar el accionamiento de la válvula, sino sobre la carcasa básica.
5.2

Elementos de manejo

► Tras el ajuste, volver a atornillar la tapa transparente del posicionador tipo SPC Lite.
ATENCIÓN
Daños o fallos de funcionamiento debido a la entrada de suciedad y humedad.
► Atornillar la campana transparente hasta el tope para cumplir con la clasificación de protección IP65/IP67.
1
N.º
1
2
2
3
4
3
5
4
5
N.º
1
1
2
2
3
3
4
4
Posicionador tipo SPC Lite
Denominación
Campana transparente
Carcasa
Carcasa básica
Accionamiento
Válvula
Denominación
LED de válvula piloto (V)
LED de estado (verde)
LED de estado (rojo)
Botón para iniciar la función de aprendizaje
121
