6.
S'il est nécessaire de remplacer le
filtre à huile lors de cette vidange
d'huile, déposer les pièces sui-
vantes et les réinstaller.
Etapes de remplacement:
Déposer le tuyau d'échappement.
G
Enlever le couvercle du filtre à
G
huile 1 et l'élément du filtre à
huile 2.
Contrôler le joint torique 3 et le
G
remplacer s'il est craquelé ou
endommagé.
Remonter l'élément et le couvercle
G
du filtre à huile.
Couvercle du filtre à huile:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
7.
Monter:
Rondelle ordinaire 1
G
Crépine d'huile (cadre) 2
G
90 Nm (9,0 m · kg, 65 ft · lb)
Flexible d'huile de moteur 3
G
Boulon (flexible d'huile de
G
moteur) 4
10 Nm (1,0 m · kg, 7,2 ft · lb)
Bride de flexible d'huile de
G
moteur 5
2 Nm (0,2 m · kg, 1,4 ft · lb)
Plaque de protection du moteur
G
8.
Monter:
Joints
New
G
Boulon de vidange de filtre à
G
huile
10 Nm (1,0 m · kg, 7,2 ft · lb)
Boulon de vidange (carter)
G
20 Nm (2,0 m · kg, 14 ft · lb)
Boulon de vidange (châssis)
G
23 Nm (2,3 m · kg, 17 ft · lb)
9.
Remplir:
Réservoir d'huile (châssis)
G
Quantité d'huile:
Quantité totale:
1,5 L
(1,32 Imp qt, 1,59 US qt)
Vidange périodique:
1,3 L
(1,14 Imp qt, 1,37 US qt)
Avec changement du fil-
tre à huile:
1,4 L
(1,23 Imp qt, 1,48 US qt)

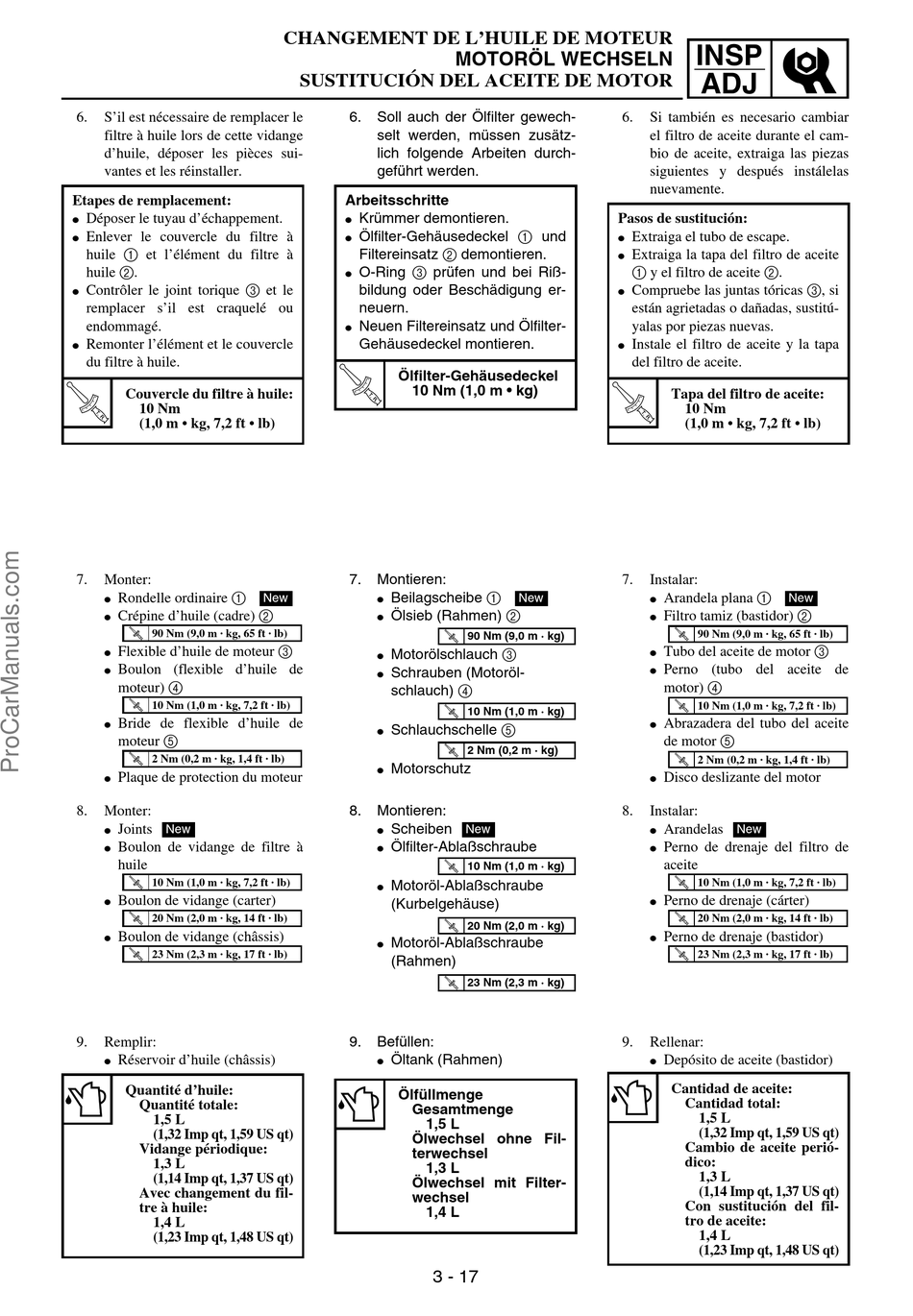

CHANGEMENT DE L'HUILE DE MOTEUR
SUSTITUCIÓN DEL ACEITE DE MOTOR
6.
Soll auch der Ölfilter gewech-
selt werden, müssen zusätz-
lich folgende Arbeiten durch-
geführt werden.
Arbeitsschritte
Krümmer demontieren.
G
Ölfilter-Gehäusedeckel 1 und
G
Filtereinsatz 2 demontieren.
O-Ring 3 prüfen und bei Riß-
G
bildung oder Beschädigung er-
neuern.
Neuen Filtereinsatz und Ölfilter-
G
Gehäusedeckel montieren.
Ölfilter-Gehäusedeckel
10 Nm (1,0 m • kg)
7.
Montieren:
Beilagscheibe 1
New
G
Ölsieb (Rahmen) 2
G
Motorölschlauch 3
G
Schrauben (Motoröl-
G
schlauch) 4
Schlauchschelle 5
G
Motorschutz
G
8.
Montieren:
Scheiben
G
Ölfilter-Ablaßschraube
G
Motoröl-Ablaßschraube
G
(Kurbelgehäuse)
Motoröl-Ablaßschraube
G
(Rahmen)
9.
Befüllen:
Öltank (Rahmen)
G
Ölfüllmenge
Gesamtmenge
1,5 L
Ölwechsel ohne Fil-
terwechsel
1,3 L
Ölwechsel mit Filter-
wechsel
1,4 L
3 - 17
MOTORÖL WECHSELN
6.
Pasos de sustitución:
G
G
G
G
7.
New
90 Nm (9,0 m · kg)
10 Nm (1,0 m · kg)
2 Nm (0,2 m · kg)
8.
New
10 Nm (1,0 m · kg)
20 Nm (2,0 m · kg)
23 Nm (2,3 m · kg)
9.
INSP
ADJ
Si también es necesario cambiar
el filtro de aceite durante el cam-
bio de aceite, extraiga las piezas
siguientes y después instálelas
nuevamente.
Extraiga el tubo de escape.
Extraiga la tapa del filtro de aceite
1 y el filtro de aceite 2.
Compruebe las juntas tóricas 3, si
están agrietadas o dañadas, sustitú-
yalas por piezas nuevas.
Instale el filtro de aceite y la tapa
del filtro de aceite.
Tapa del filtro de aceite:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Instalar:
Arandela plana 1
New
G
Filtro tamiz (bastidor) 2
G
90 Nm (9,0 m · kg, 65 ft · lb)
Tubo del aceite de motor 3
G
Perno (tubo del aceite de
G
motor) 4
10 Nm (1,0 m · kg, 7,2 ft · lb)
Abrazadera del tubo del aceite
G
de motor 5
2 Nm (0,2 m · kg, 1,4 ft · lb)
Disco deslizante del motor
G
Instalar:
Arandelas
New
G
Perno de drenaje del filtro de
G
aceite
10 Nm (1,0 m · kg, 7,2 ft · lb)
Perno de drenaje (cárter)
G
20 Nm (2,0 m · kg, 14 ft · lb)
Perno de drenaje (bastidor)
G
23 Nm (2,3 m · kg, 17 ft · lb)
Rellenar:
Depósito de aceite (bastidor)
G
Cantidad de aceite:
Cantidad total:
1,5 L
(1,32 Imp qt, 1,59 US qt)
Cambio de aceite perió-
dico:
1,3 L
(1,14 Imp qt, 1,37 US qt)
Con sustitución del fil-
tro de aceite:
1,4 L
(1,23 Imp qt, 1,48 US qt)
