2 Installation
2.2.9. Anbringen des Kabelpakets IRBDP SW5 CE (SpotPack Basic)
(Forts.)
88
Aktion
4. Entfernen Sie den Teil der rückwärtigen
Platte, an dem die Prozessplatte und
Anwenderplatte befestigt werden sollen.
Schlagen Sie mit einem Gummihammer
oder Ähnlichem auf den entfernbaren Teil,
ohne andere Teile der rückwärtigen Platte
zu beschädigen.
HINWEIS!
Nur bei der Erstmontage des Kabelpakets
erforderlich!
5. Führen Sie die Kabel und Schläuche in
folgender Reihenfolge nach unten durch die
Mittelbohrung des Getriebes für Achse 1:
•
Signalkabel
•
Schläuche, in geringer Entfernung
rechts vom Signalkabel
•
Stellen Sie sicher, dass Signalkabel
und Schläuche nicht zwischen die
Motorkabel geraten
•
Stellen Sie sicher, dass die Kabel
und Schläuche sich nicht über-
schneiden.
6. Befestigen Sie das Prozesskabelpaket mit
der Kabel- und Schlauchklemme am
Rahmen.
7. Befestigen Sie das Prozesskabelpaket mit
der Kunststoffklemme an der Klemmenhal-
terung. Der Sitz der Kabel und Schläuche
wird in der Abbildung gezeigt.
Hinweis

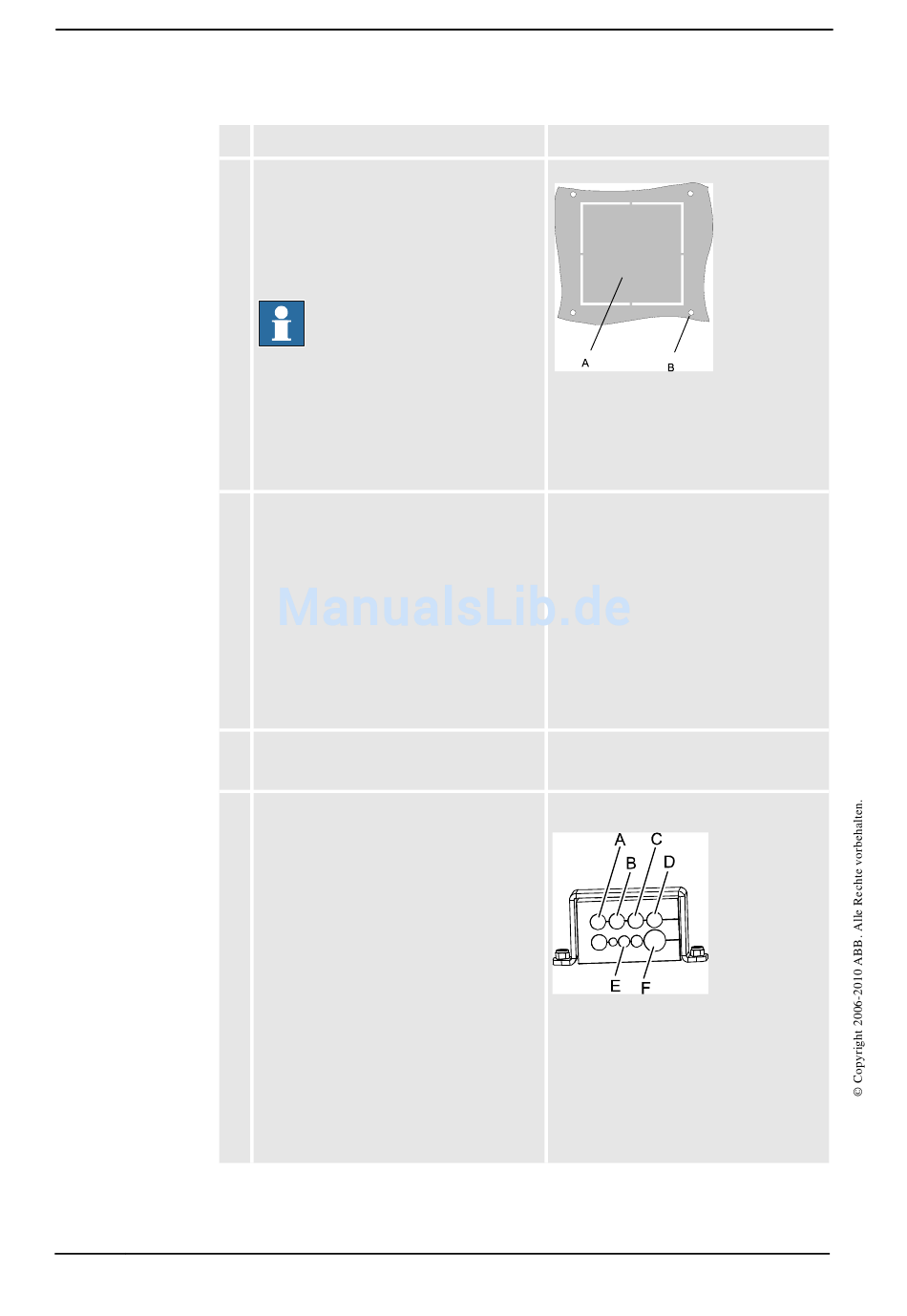

xx0700000404
Teile:
•
A: Entfernbarer Teil der rückwärti-
gen Platte
•
B: Bohrungen für Befestigungss-
chrauben
Siehe die Abbildung
Sitz des Kabelpakets
auf Seite
86.
Siehe die Abbildung
Sitz des Kabelpakets
auf Seite
86.
xx0800000079
Positionen:
•
A: PROC 1 (blau)
•
B: PROC 2 (grün)
•
C: PROC 3 (rot)
•
D: PROC 4 (schwarz)
•
E: Signalkabel
•
F: Schweißkabel
Fortsetzung auf nächster Seite
3HAC027309-003 Revision: D
