X-Relaisplatine A5 (Seit Februar 2008) - Rational VarioCooking Center 111 Technisches Handbuch

6.8

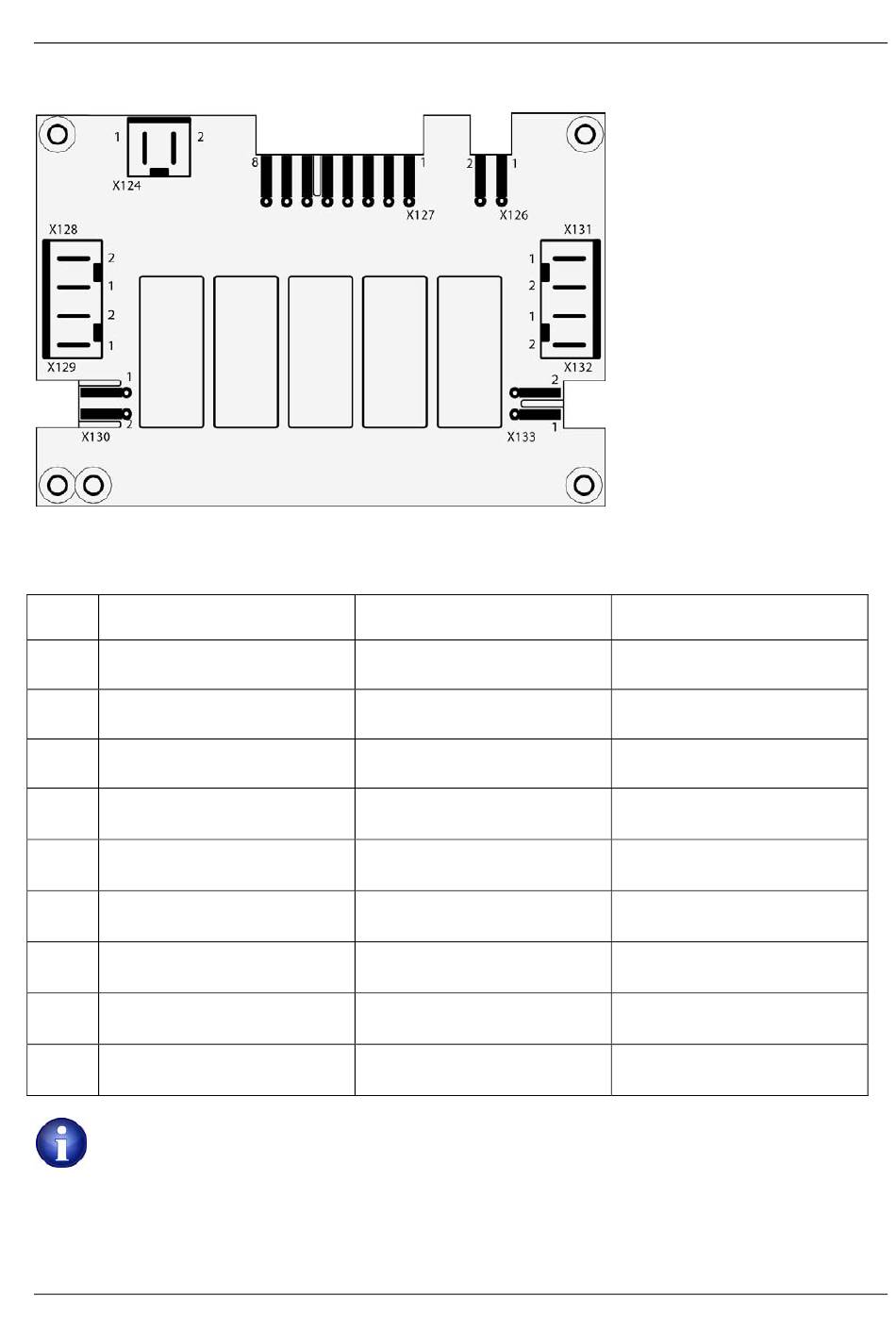

X-Relaisplatine A5 (seit Februar 2008)

Anschluss, Relaisplatine A5 X-Relay
(42.00.052)
X124
Stromersorgung 24VDC
X126
Motorsteuerung seit A1 / X13
X127
Motorsteuerung seit A1 / X24
X128
M2 Wanne links
X129
M3 Deckel links
X130
M4 Verriegelung, Deckel links
X131
M6 VarioPan™
X132
X133
Relais X - Achtung:
Beim Austausch einer Platine A5 der alten Generation (42.00.038) durch eine X-Relaisplatine muss
am Stecker X27 unbedingt eine Jumper eingesteckt werden. Dieser Jumper wird mit dem X-
Relaisplatinensatz geliefert. Das Vorhandensein des Jumpers ist im Diagnosepaket erkennbar.
111
Motorsteuerung seit A1 / X13
Motorsteuerung seit A1 / X24
M4 Verriegelung, Deckel links
Frei
Frei M8 Verriegelung. Deckel recht
42.00.052 oder 42.00.053
112
(42.00.052)
Stromersorgung 24VDC
M2 Wanne links
M3 Deckel links
M6 Tiegel rechts
M7 Deckel rechts
- 52 -
Technisches Handbuch VarioCooking Center®
211/311
(42.00.053)
Stromversorgung 24VDC
Keine Stecker
Motorsteuerung seit A1 / X24
M2 Wanne
M3 Deckel
M4 Verriegelung, Deckel
Keine Stecker
Keine Stecker
Keine Stecker
VCC-05
