6.7 Relaisplatine A5 bis Ende Januar 2008
Diese Platine würde bis Ende Januar 2008 eingebaut. Ab Februar 2008 wurde stattdessen
die Relaisplatine A5 X-Relay in die Geräte eingebaut. Siehe folgende Seite.

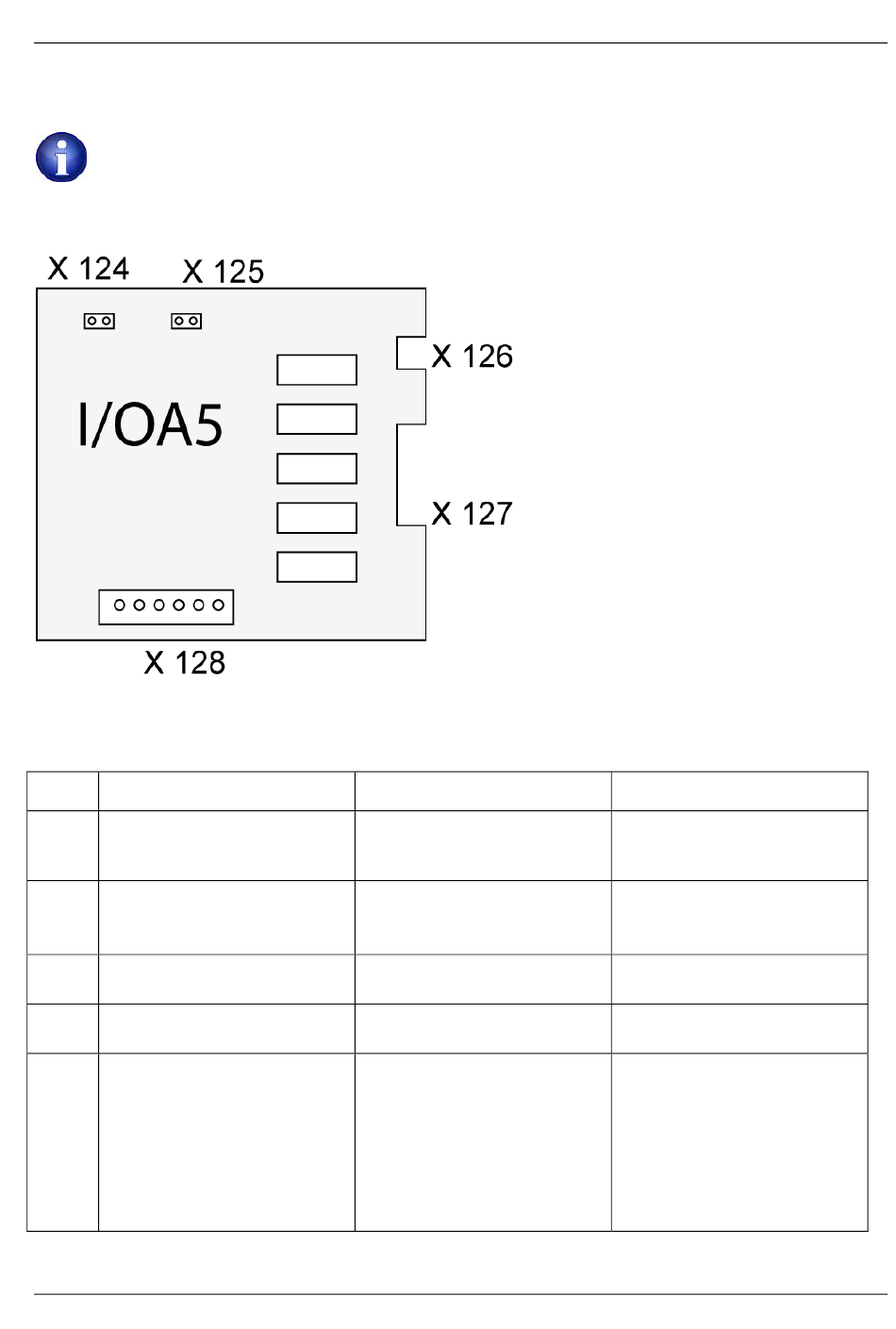

Anschlüsse, Platine A5 bis Ende Januar 2008
112 links
Stromversorgung 24VDC
X124
(Intern verbunden zu X125)
Stromversorgung 24VDC
X125
nach A5 Recht
(Intern verbunden zu X124)
X126
Motorsteuerung seit A1 / X13
X127
Motorsteuerung seit A1 / X24
Leistungsausgang Motoren
1-2: M4 Deckelverriegelung
X128
3-4: M3 Deckel
5-6 : M2 Tiegel
(Intern verbunden zu X125)
(Intern verbunden zu X124)
Motorsteuerung seit A1 / X13
Motorsteuerung seit A1 / X24
Leistungsausgang Motoren
links
1-2: M4 Deckelverriegelung
3-4: M3 Deckel
5-6 : M2 Tiegel
42.00.038
112 rechts
Versorgung 24VDC
Frei
rechts
- 51 -
Technisches Handbuch VarioCooking Center®
211/311
Versorgung 24VDC
(Intern verbunden zu X125)
Frei
(Intern verbunden zu X124)
Motorsteuerung seit A1 / X13
Motorsteuerung seit A1 / X24
Leistungsausgang, Motoren
1-2: M4 Deckelverriegelung
3-4: M3 Deckel
5-6 : M2 Tiegel
