Rational VarioCooking Center WHITEFFICIENCY Umbauanleitung

Ein - Umbauanleitung
VarioCooking Center WHITEFFICIENCY
Nummer : 08/2012 V2
Thema : Montage der Tiegel - oder Deckel-Hubzylinder
Betroffene Geräte:
Arbeitszeit:
Für den Austausch eines Tiegel - oder Deckelhubzylinders.
1. Tiegel vollständig absenken und Deckel schließen.
2. Gerät vom Stromnetz trennen.
3. Installationsraum öffnen.
Dafür Einstellrad entfernen und mit einem 3mm Inbusschlüssel die Befestigungsschraube
der Bedienblende entfernen.
Mit einem 3mm Inbusschlüssel die 2 Befestigungsschrauben der Frontblende entfernen und
die Frontblende abmontieren.
Für die Modelle VarioCooking Center WHITEFFICIENCY
®
Center 211/311 Seitenteil rechts abmontieren.
4. Kabel der Spannungsversorgung und Potentiometerkabel des betreffenden Hubzylinders
abklemmen.
VMI_1208_de_Montage der Tiegel oder Deckel Hubzylinder_V2.docx / Lov
Alle VarioCooking Center WHITEFFICIENCY
VarioCooking Center
30 Minuten

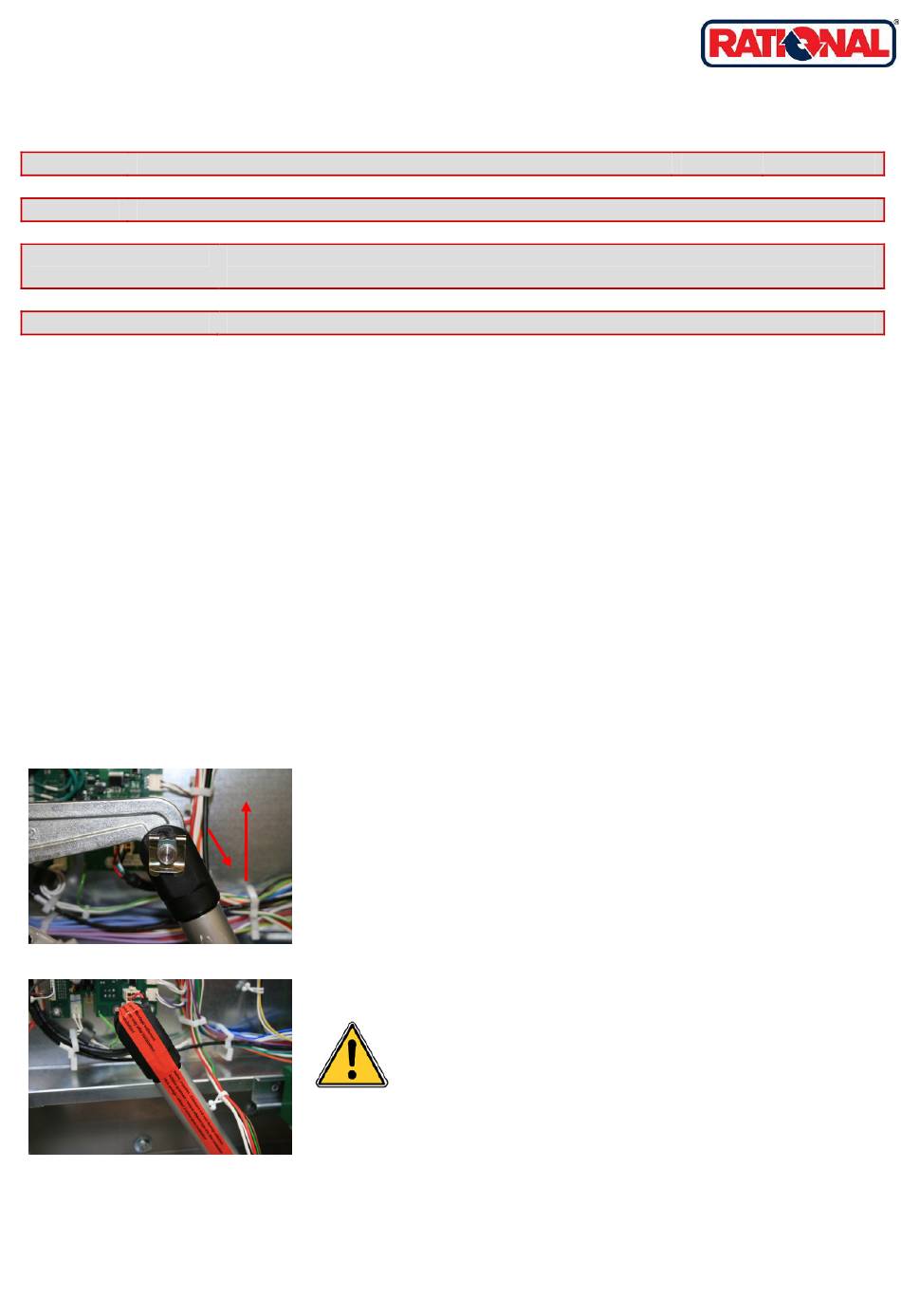

5. Betreffenden Hubzylinder abmontieren.
Sicherungsclip entfernen. Ziehen sie hierfür an der Lasche
und schieben sie den Clip von der Achse. Entfernen sie die
obere Achse des Zylinders. Wiederholen sie den Vorgang
an der unteren Achse.
6. Sicherheitsaufkleber des neuen Hubzylinders abziehen.
®
211/311
Sobald der Sicherheitsaufkleber abgezogen ist darf
der Zylinderkopf nicht mehr gedreht werden.
®
Datum :
®
und
®
211/311 und VarioCooking
Seite 1 von 2
06/11/2012
