Ein -
Umbauanleitung

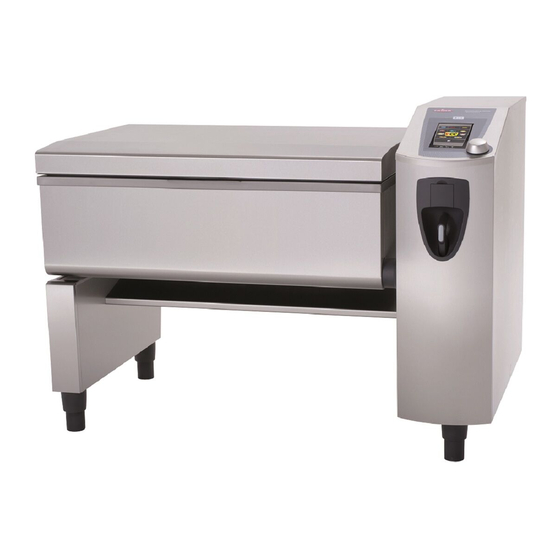

VarioCooking Center WHITEFFICIENCY
Nummer :
02/2013 V2
Thema :
Montage Sockelkit 211-311
Betroffene Geräte: Alle VarioCooking Center WHITEFFICIENCY
Arbeitszeit:
1. Montage der Führungsschienen und Abstandsstreben
Einbauanleitung_02-2013_Montage Sockelkit_V2.docx / Lov
2 Stunden (mit Stapler oder Ameise)
1.1.
Rechte und linke Führungsschienen auf dem
Boden positionieren. Sie müssen jeweils an der
Hinterwand anschlagen. Linke und rechte Seite
beachten!
1.2.
Beide Abstandstreben positionieren (einrasten)
und
somit
den
Führungsschienen festlegen.
1.3.
Die Bohrungen beidseitig durch die
Führungsschienen anreißen. Schienen und
Streben wegnehmen, Löcher in den Untergrund
bohren. Der maximale Durchmesser der
Befestigungsschrauben beträgt 10mm (diese
sind dem Kit nicht enthalten).
Führungsschienen und Abstandsstreben wieder
fixieren und am Boden festschrauben.
®
Datum :
05/09/2013
®
211-311
korrekten
Abstand
Seite 1 von 6
der
Werbung
Verwandte Anleitungen für Rational VarioCooking Center WHITEFFICIENCY
Inhaltszusammenfassung für Rational VarioCooking Center WHITEFFICIENCY
- Seite 1 Nummer : 02/2013 V2 Datum : 05/09/2013 Thema : Montage Sockelkit 211-311 ® Betroffene Geräte: Alle VarioCooking Center WHITEFFICIENCY 211-311 Arbeitszeit: 2 Stunden (mit Stapler oder Ameise) 1. Montage der Führungsschienen und Abstandsstreben 1.1. Rechte und linke Führungsschienen auf dem Boden positionieren.
-
Seite 2: Gerät Mit Stapler Oder Ameise Ausreichend
2. Informationen zur Gerätevorbereitung 2.1. Gerät mit Stapler oder Ameise ausreichend anheben Gerätefüße komplett entfernen. 2.2. Rechten und linken Verkleidungshalter mittels mitgelieferten Füßen am Chassis befestigen (siehe Bilder unten). Stellen Sie die Füße auf eine Höhe von 40mm ein. Dabei ist der Fuß hinten rechts bitte als Referenz für Niveaueinstellung... -
Seite 3: Die Innenseite Des Hinteren
2.4. Hinteres Verkleidungsblech am Chassis links positionieren. 2.5. Die Innenseite des hinteren Verkleidungsbleches ist im obersten Bereich vorgebohrt. Hier besteht die Möglichkeit, das Blech am Rahmen zu fixieren. Hierzu ist eine Bohrung ins Chassis 4x10mm notwendig. Verwenden Sie bitte eine Treibschraube 4mm oder eine selbstschneidende Schraube. -
Seite 4: Das Gerät So Auf Den Führungsschienen
3.2. Das Gerät so auf den Führungsschienen positionieren, dass die hinteren Füße an den seitlichen Arretierungen anliegen. Damit wird vermieden, dass die Füße an den Bodenbefestigungsschrauben anstoßen. 3.3. Die beiden Abstandstreben positionieren. Die komplette Gerätenivellierung laut Installationshandbuch durchführen. (rechts/vorne/links) Gerät an die Medienanschlüsse anschließen. Die Geräteverkleidung wieder montieren, jedoch die beiden Befestigungsschrauben der vorderen Konsolenverkleidung (unten) noch nicht... -
Seite 5: Die Untere Gehäuseverkleidung Positionieren
3.4. Deckel und Tiegel nach oben fahren. Hintere Gehäuseverkleidung so positionieren, dass sie Rahmenverstärkung unterhalb Deckels aufgehängt wird Quertraverse aufliegt. Die Tiegelauflagebolzen dürfen nicht verändert werden! 3.5. Die untere Gehäuseverkleidung positionieren Sie bitte auf der Quertraverse und der vorderen Abstandstrebe. 3.6. -
Seite 6: Den Schlauch Des Handbrauseüberlaufs Durch
Außenverkleidung analog zur linken Seite, hierzu wieder die Haken in die Aussparung des Verkleidungshalters einführen und nach hinten schieben. 3.8. Zuletzt die beiden Befestigungsschrauben der vorderen Konsolenverkleidung befestigen. Mit freundlichen Grüßen, Rational Technical Services Seite 6 von 6 Einbauanleitung_02-2013_Montage Sockelkit_V2.docx / Lov...
