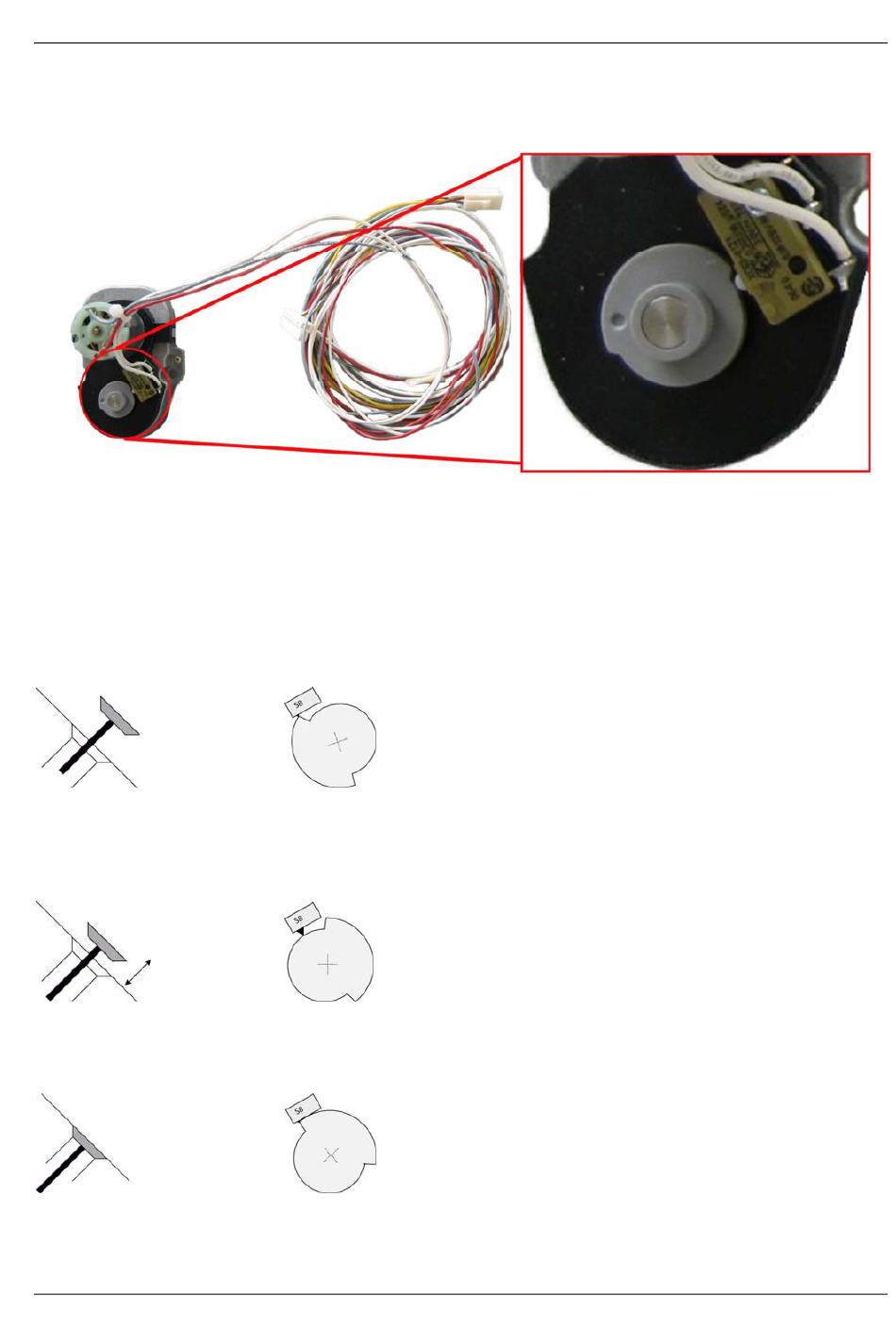

3.4.6 Andere Motoren: Tiegelventilmotor für alle Modele
Es handelt sich um ein 12V Gleichstrommotor der zum Ziel hat das Tiegelventil anzusteuern.
Tiegelventil Zustand wird erkannt durch eine Nockenscheibe. Seine Umdrehung wirkt direkt auf
einem Mikro-Schalter. Mit dem Deckel Verriegelungsmotor ist er der einzige der die Platine
informiert über seinen Zustand.
Tiegelventil offen
Tiegelventil in Bewegung. Die Spannung des Motors wird folgend die gewünschte
Bewegung umgepolt.
Tiegelventil geschlossen
S8 = 1
S8 = 0 (Immer wen in Bewegung)
S8 = 1
- 31 -
Technisches Handbuch VarioCooking Center®
VCC-05
