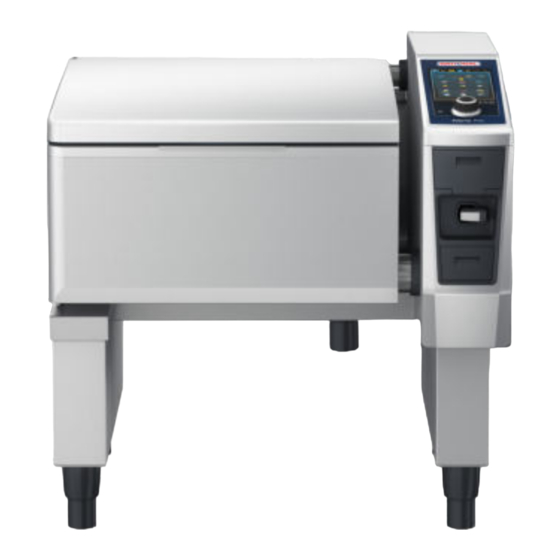

Rational iVario Pro L Original Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Rational Anleitungen
  4. Küchengeräte
  5. iVario Pro L
  6. Original installationsanleitung

Rational iVario Pro L Original Installationsanleitung

Vorschau ausblenden Andere Handbücher für iVario Pro L:
Inhaltsverzeichnis

Werbung

Quicklinks

iVario
Pro L
®
iVario
®
Pro XL
Original-Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rational iVario Pro L

Inhaltszusammenfassung für Rational iVario Pro L

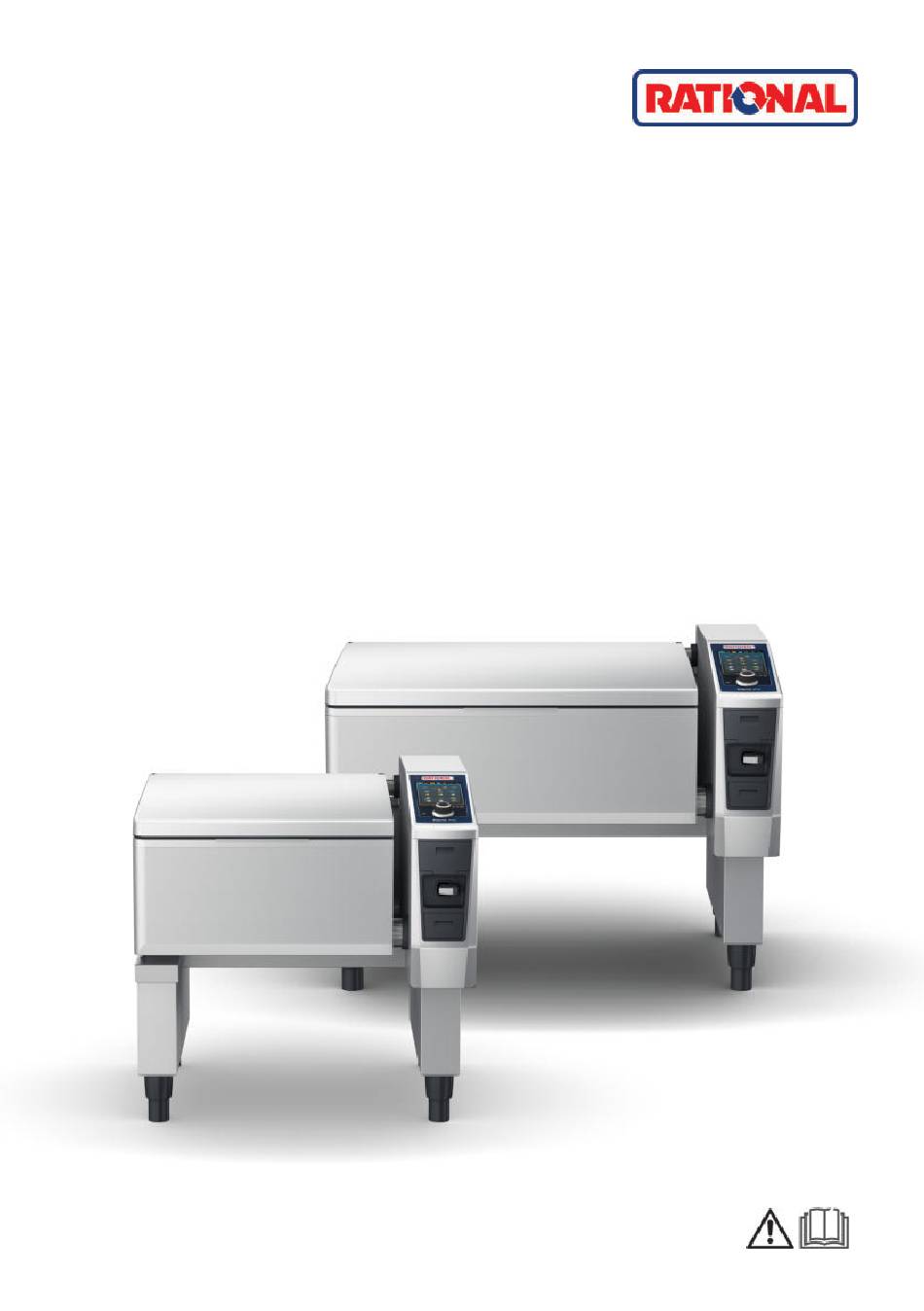

  • Seite 1 iVario Pro L ® iVario ® Pro XL Original-Installationsanleitung...

  • Seite 2: Zu Ihrer Sicherheit

    Geräteübergabe Händler: Installateur: Bei allen Rückfragen angeben: Gerätetyp: Geräte-Nr.: Ihr Gerät hat geprüft (Name): WARNUNG ZU IHRER SICHERHEIT Lagern oder verwenden Sie kein Benzin oder andere entflammbare Dämpfe und Flüssigkeiten in der Nähe von diesem oder anderen Geräten. WARNUNG Eine unsachgemäße Installation, Einstellung, Änderung, Wartung oder Instandhaltung kann zu Sachschäden, Verletzungen oder Tod führen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Einleitung ........................ 5 Informationen zu dieser Anleitung.................. 5 Zielgruppe............................ 5 Urheberrechte .......................... 6 Konformität........................... 6 Haftungs- und Garantiebestimmungen................ 7 Identifikation des Gerätes...................... 7 2 Sicherheit........................ 10 Darstellung der Warnhinweise.....................  10 Allgemeine Sicherheitshinweise .................. 10 Bestimmungsgemäßer Gebrauch .................. 11 3 Produktbeschreibung.................... 12 Gerätebeschreibung ........................  12 Technische Daten ........................ 12 3.2.1 Gerätegewicht ........................ 13 3.2.2...
  • Seite 4 Gerät ohne elektrischen Strom ausrichten................  33 Gerät befestigen ........................ 35 6 Elektroanschluss ....................... 36 Vorschriften zum Elektroanschluss .................. 36 Elektroraum öffnen ........................ 37 Potentialausgleich anschließen.....................  40 Gerät mit dem Stromnetz verbinden..................  40 Gerät für Demo-Modus mit dem Stromnetz verbinden .......... 42 Elektroraum schließen......................

  • Seite 5: Einleitung

    Installation. Die Abbildungen dieser Anleitung sind beispielhaft und können vom Gerät ab- weichen. Diese Anleitung gilt für folgende Geräte: iVario Pro L iVario Pro XL Aufbewahrung Verwahren Sie die Installationsanleitung und Betriebsanleitung in unmittelbarer Nähe des Gerätes. Bei einem Serviceeinsatz muss die Installationsanleitung für vom Hersteller autorisiertes Fachpersonal jederzeit zugänglich sein.

  • Seite 6: Urheberrechte

    1 | Einleitung Die Installation sowie Inspektions-, Wartungs- und Reparaturarbeiten dür- fen nur von ausgebildeten Technikern durchgeführt werden. Es wird empfohlen, dass nur vom Hersteller autorisierte Techniker die In- spektions-, Wartungs- und Reparaturarbeiten durchführen. Das Gerät darf nicht von Kindern genutzt, gereinigt oder gewartet werden. Das Gerät darf nicht zum Spielen verwendet werden.

  • Seite 7: Haftungs- Und Garantiebestimmungen

    1 | Einleitung Haftungs- und Garantiebestimmungen Haftung Installationen und Reparaturen, die nicht durch vom Hersteller autorisiertem Fachpersonal oder nicht mit Original-Serviceteilen vorgenommen werden, so- wie jegliche technische Veränderung am Gerät, die nicht vom Hersteller geneh- migt ist, können zum Erlöschen der Produkthaftung durch den Hersteller führen. Garantie Schäden aufgrund der Nichtbeachtung dieser Installationsanleitung sind von der Garantie ausgeschlossen.
  • Seite 8 1 | Einleitung Das Typenschild enthält folgende Informationen: Vermarktungsname Modellnummer Anschlussspannug Frequenz Anschlussleistung zulässiger Fließdruckbereich Seriennummer Gerätetyp und Modellnummer Entnehmen Sie die Zuordnung aus der nachfolgenden Tabelle. Die Bezeichnung des Gerätetyps und der Modellnummer auf dem Typenschild unterscheiden sich. Je nach Geräteoption erweitert sich die Modellnummer auf dem Typenschild um weitere Stellen.
  • Seite 9 1 | Einleitung Gerätegröße Typenschild Gerätegröße LMX.100CE … iVario Pro L LMX.200CE … iVario Pro L mit Druckoption LMX.100DE … iVario Pro XL LMX.200DE … iVario Pro XL mit Druckoption 80.06.226_iVarioProL-iVarioProXL_IM_de-DE 9 / 68...

  • Seite 10: Sicherheit

    2 | Sicherheit Sicherheit Darstellung der Warnhinweise GEFAHR Art und Quelle der Gefahr Nichtbeachtung führt zu sehr schweren Verletzungen oder Tod. Maßnahmen zur Vermeidung WARNUNG Art und Quelle der Gefahr Nichtbeachtung kann zu schweren Verletzungen oder Tod führen. Maßnahmen zur Vermeidung VORSICHT Art und Quelle der Gefahr Nichtbeachtung kann zu geringfügigen oder mäßigen Verletzungen führen.

  • Seite 11: Bestimmungsgemäßer Gebrauch

    2 | Sicherheit Stellen Sie das Gerät nur in frostsicherer, windstiller und geschützter Umgebung auf. Setzen Sie das Gerät keinen witterungsbedingten Umstän- den aus, wie z. B. Regen. Schließen Sie das Gerät ausschließlich entsprechend der In- stallationsanleitung und der Angaben auf dem Typenschild Schalten Sie das Gerät aus, wenn Sie es vom Stromnetz ab- klemmen oder an das Stromnetz anschließen.

  • Seite 12: Produktbeschreibung

    3 | Produktbeschreibung Produktbeschreibung Gerätebeschreibung HINWEIS Sicherheitsüberlauf niemals verschließen oder verrohren Reduzieren Sie nicht den Sicherheitsüberlauf im Querschnitt. Der Sicherheitsüberlauf muss immer zugänglich und frei sein. Dieser dient zur Entlüftung und bei Verstopfung als Ablauf. Die Anschlüsse für die Installation befinden sich auf der linken Geräterückseite: Sicherheitsüberlauf (kein An- Ethernet-Netzwerkanschluss schluss)

  • Seite 13: Gerätegewicht

    Gerätegröße Gewicht ohne Verpackung kg Gewicht mit Verpackung kg [lbs] [lbs] iVario Pro L 216 [475] 251 [553] iVario Pro L mit 235 [517] 270 [595] Druckoption iVario Pro XL 256 [564] 296 [653] iVario Pro XL mit 283 [624]...

  • Seite 14: Gerätemaße

    3 | Produktbeschreibung 3.2.2 Gerätemaße Geräte mit Unterbau Gerätegröße L Breite mm [Inch] x Tiefe mm [Inch] y Höhe mm [Inch] z 1030 [40 1/2] 894 [35 1/4] 1078 [42 1/2] Gerätegröße XL Breite mm [Inch] x Tiefe mm [Inch] y Höhe mm [Inch] z 1365 [53 3/4] 894 [35 1/4]...

  • Seite 15: Tiegelmaße

    3 | Produktbeschreibung Verpackungsmaße Geräte mit Unterbau Gerätegröße L Breite mm [Inch] x Tiefe mm [Inch] y Höhe mm [Inch] z 1250 [49 1/4] 1100 [43 1/4] 1240 [48 7/8] Geräte mit Unterbau Gerätegröße XL Breite mm [Inch] x Tiefe mm [Inch] y Höhe mm [Inch] z 1580 [62 1/4] 1100 [43 1/4]...

  • Seite 16: Wärmebelastung

    Höhe mm [Inch] z 692 [27 2/8] 570 [22 4/8] 280 [11] 1026 [40 3/8] 3.2.4 Wärmebelastung Gerätegröße Wärmebelastung la- Wärmebelastung sensi- tent (kJ/h) bel (kJ/h) iVario Pro L 26827 5540 iVario Pro XL 37343 8413 Technische Neuentwicklungen bzw. Änderungen vorbehalten. 16 / 68 80.06.226_iVarioProL-iVarioProXL_IM_de-DE...

  • Seite 17: Transport

    4 | Transport Transport VORSICHT Quetschgefahr durch das Gewicht des Gerätes Hände, Finger und Füße können gequetscht werden. Tragen Sie beim Transport geeignete Schutzkleidung. Benutzen Sie Tragehilfen, z. B. einen Tragegurt. VORSICHT Kippgefahr bei Transport Quetschgefahr durch Kippen des Gerätes auf Personen. Beachten Sie den Massemittelpunkt des Gerätes.

  • Seite 18: Hebepunkte Am Gerät

    4 | Transport Die vorgesehene Stellfläche ist waagrecht ausgerichtet. Der Gerätedeckel ist geschlossen. Für den Transport sind mindestens 2 Personen erforderlich. 1. Entfernen Sie das Verpackungsmaterial. Hebepunkte am Gerät HINWEIS Beschädigung durch falsches Anheben Heben Sie das Gerät ausschließlich an den vorgesehenen Hebepunkten an. Heben Sie das Gerät nicht an der Seitenwand des Elektroraumes an.
  • Seite 19 Breite mm [Inch] x Tiefe mm [Inch] y Höhe mm [Inch] z iVario Pro L 490 [19 19/64] 406 [16] 685 [26 31/32] iVario Pro L ohne 484 [19 1/16] 410 [16 9/64] 275 [10 53/64] Unterbau iVario Pro XL 640 [25 13/64]...
  • Seite 20 4 | Transport Gerät mit Unterbau Gerät ohne Unterbau 20 / 68 80.06.226_iVarioProL-iVarioProXL_IM_de-DE...

  • Seite 21: Transport Ohne Palette

    4 | Transport Transport ohne Palette HINWEIS Unsachgemäßer Transport Schieben Sie das Gerät nicht an den vorgesehenen Aufstellort. Die Gerätefüße können beschädigt werden. Transportieren Sie das Gerät sachgemäß entsprechend dieser Anleitung. HINWEIS Beschädigung durch falsches Anheben Heben Sie das Gerät ausschließlich an den vorgesehenen Hebepunkten an. Heben Sie das Gerät nicht an der Seitenwand des Elektroraumes an.
  • Seite 22 4 | Transport 4. Ziehen Sie das Gerät bis zum Ende entlang der Fußführungen im Karton und stellen Sie die linke Seite des Gerätes ab. 5. Heben Sie das Gerät auf der rechten Seite an und entfernen Sie die Palette. >...

  • Seite 23: Transport Mit Palette

    4 | Transport Transport mit Palette VORSICHT Schräge Ebene bei Transport mit Transporthilfe Quetsch- und Verletzungsgefahr beim Transport mit Transporthilfe über eine Schräge oder unebenen Boden. Fahren Sie nicht über eine Schräge mit einer Steigung über 10°. Transportieren Sie das Gerät vorsichtig. Das Verpackungsmaterial ist entfernt.
  • Seite 24 4 | Transport 2. Positionieren Sie den Hubwagen von vorne oder von der Seite des Elek- troraumes unter dem Gerät. > Der Hubwagen und der Schutz gegen Beschädigung sind so platziert, dass ausschließlich die Hebepunkte beim Transport belastet werden. 3. Transportieren Sie das Gerät mit dem Hubwagen an die vorgesehene Auf- stellfläche.

  • Seite 25: Aufstellung

    5 | Aufstellung Aufstellung VORSICHT Quetschgefahr bei Aufstellung Finger, Hände und Füße können unter dem Gerät eingequetscht werden. Tragen Sie bei Aufstellung geeignete Schutzkleidung. Tragen Sie das Gerät ausschließlich an den vorgesehenen Hebepunkten. Voraussetzungen Wenn Sie das Gerät nicht standardmäßig auf Kunststoff-Füßen aufstellen, beachten Sie die Hinweise und Schritte im Kapitel Aufstelloptionen.

  • Seite 26: Abstand Zu Hitzequellen

    5 | Aufstellung Empfehlung des Herstellers 1. Stellen Sie das Gerät auf der linken Seite mit einem Mindestabstand von 50 mm [2 Inch] zur Wand auf, um eine ideale Reinigung des Gerätes zu er- möglichen. 50 mm [2 Inch] 5.1.2 Abstand zu Hitzequellen HINWEIS Hohe Umgebungstemperaturen Stellen Sie keine Fritteusen oder andere Hitzequellen an die Geräteseiten.

  • Seite 27: Abstand Zu Wasserquellen

    5 | Aufstellung 350 mm [14 Inch] 350 mm 350 mm [14 Inch] [14 Inch] 500 mm [20 Inch] 500 mm 500 mm [20 Inch] [20 Inch] 5.1.3 Abstand zu Wasserquellen WARNUNG Verbrennungsgefahr durch Missachtung der Mindestabstände zu offenen Wasserquellen Wasser kann in den heißen Tiegel, in heiße Flüssigkeiten oder in heißes Fett spritzen.
  • Seite 28 5 | Aufstellung Wenn Sie den Abstand nicht einhalten können, installieren Sie die nicht brennbare Abtrennung, wie in dieser Anleitung beschrieben. 1. Stellen Sie das Gerät mit einem Mindestabstand von 900 mm [35 3/8 Inch] zu offenen Wasserquellen auf. 900 mm [35 3/8 Inch] 1.

  • Seite 29: Gerät Aufstellen

    5 | Aufstellung Gerät aufstellen VORSICHT Kippgefahr bei Aufstellung auf der Aufstellfläche Quetschgefahr durch Kippen des Gerätes auf Personen. Beachten Sie den Massemittelpunkt des Gerätes. Achten Sie darauf, dass das Gerät beim Anheben nicht kippt. Die Stellfläche ist waagerecht ausgerichtet. Die Mindestabstände werden eingehalten.
  • Seite 30 5 | Aufstellung Wenn der Tiegel in der Position unten nach der waagerechten Ausrichtung nicht auf den Tiegelanschlägen aufliegt, kontaktieren Sie den Hersteller. Der Tiegel liegt auf den Anschlägen auf. Das Gerät steht auf der vorgesehenen Aufstellfläche. Die Mindestabstände werden eingehalten. 1.
  • Seite 31 5 | Aufstellung 2. Legen Sie die Wasserwaage auf die rechte Seite des Tiegels und richten Sie das Gerät über die Gerätefuße (1) und (2) waagerecht aus. 3. Legen Sie die Wasserwaage auf den vorderen Rand des Tiegels und richten Sie das Gerät über den Gerätefuß...
  • Seite 32 5 | Aufstellung 4. Legen Sie die Wasserwaage auf die linke Seite des Tiegels und richten Sie das Gerät über den Gerätefuß (4) waagerecht aus. 5. Schließen Sie den Gerätedeckel und prüfen Sie, ob der Gerätedeckel und der Tiegel bündig abschließen. 6.

  • Seite 33: Gerät Ohne Elektrischen Strom Ausrichten

    5 | Aufstellung Gerät ohne elektrischen Strom ausrichten Wenn das Gerät nicht mit dem Stromnetz verbunden ist, richten Sie es am Gerä- tegrundrahmen an der Unterseite aus. HINWEIS Falsches Anlegen der Wasserwaage Legen Sie die Wasserwaage nicht am Tiegel an, wenn Sie das Gerät an der Unterseite ausrichten.
  • Seite 34 5 | Aufstellung 2. Legen Sie die Wasserwaage auf die Unterseite des Gerätes und richten Sie das Gerät über den Gerätefuß 3 aus. 3. Legen Sie die Wasserwaage auf die Unterseite des Gerätes und richten Sie das Gerät über den Gerätefuß 4 aus. 4.

  • Seite 35: Gerät Befestigen

    5 | Aufstellung Gerät befestigen Der Hersteller empfiehlt das Gerät auf der Aufstellfläche zu befestigen. Das Kit für die Gerätebefestigung einschließlich Spezialkleber, Schrauben und Dübel ist nicht im Lieferumfang des Gerätes enthalten und kann separat unter der Artikelnummer 60.72.905 beim Hersteller bestellt werden. 80.06.226_iVarioProL-iVarioProXL_IM_de-DE 35 / 68...

  • Seite 36: Elektroanschluss

    6 | Elektroanschluss Elektroanschluss GEFAHR Hohe Spannungen bei Anschluss an das Stromnetz Lebensgefahr bei Arbeiten mit Hochspannung. Trennen Sie die Verbindung zur Energieversorgung. Stellen Sie sicher, dass das Gerät spannungslos ist. GEFAHR Stromschlag durch falschen Anschluss Wenn die Leitungsadern falsch angeschlossen werden, besteht Lebensgefahr.

  • Seite 37: Elektroraum Öffnen

    6 | Elektroanschluss Beachten Sie die Anforderungen der IEC 60364 oder der landesspezifischen Fassung der IEC 60364. Hinweise Die Querschnitte der Anschlussleitungen richten sich nach der Stromauf- nahme und den örtlichen Bestimmungen. Farbkodierung der Adern Beachten Sie die Farbkodierung der Adern und landestypische Abweichungen. Farbe der Ader Funktion der Ader Gelb-Grün...
  • Seite 38 6 | Elektroanschluss Legen Sie die Bedienblende vorsichtig ab und schützen Sie diese gegen Verkratzen. Der Elektroraum befindet sich unter der Bedienblende. Das Gerät steht auf der vorgesehenen Aufstellfläche. Der Gerätedeckel ist geschlossen. Ein Kreuzschlitz-Schraubendreher liegt bereit. Alle Spannungsquellen sind durch einen externen Trennschalter ausge- schaltet.
  • Seite 39 6 | Elektroanschluss 1. Lösen Sie die Bedienblende vorne vom Rahmen des Elektroraumes (1) und ziehen Sie die Bedienblende leicht nach vorne (2). Drehen Sie und legen Sie die Bedienblende auf den Tiegeldeckel (3). >> Der Elektroraum ist geöffnet. 80.06.226_iVarioProL-iVarioProXL_IM_de-DE 39 / 68...

  • Seite 40: Potentialausgleich Anschließen

    6 | Elektroanschluss Potentialausgleich anschließen 1. Schließen Sie den Potentialausgleich vor der Installation der Anschlüsse an. Gerät mit dem Stromnetz verbinden Hinweise zu Netzkabel und Anschlusspunkt Der Hersteller empfiehlt ein flexibles Netzkabel zu verwenden. Ein starres Netzkabel erschwert den Anschluss und kann die Position des Gerätes be- einflussen.
  • Seite 41 6 | Elektroanschluss 2. Führen Sie das Netzkabel durch die Kabelverschraubung in den Elektroraum zum Anschlusspunkt. Achten Sie darauf, dass die Adern nicht beschädigt werden. 3. Ziehen Sie die Kabelverschraubung in der Öffnung fest. 4. Öffnen Sie die Anschlussklemmen mit dem jeweiligen Werkzeug und schlie- ßen Sie die Adern an.

  • Seite 42: Gerät Für Demo-Modus Mit Dem Stromnetz Verbinden

    6 | Elektroanschluss Anschluss Aderfarbe Anschlussklemme Werkzeug Schutzleiter Gelb-Grün Schlitzschrauben- dreher Gerät für Demo-Modus mit dem Stromnetz verbinden Der Demo-Modus wird für Demonstrationszwecke der grundsätzlichen Funk- tionen des Gerätes genutzt. Beachten Sie die nachfolgende Tabelle mit den Farbkodierungen für den An- schluss.
  • Seite 43 6 | Elektroanschluss 1. Setzen Sie die Bedienblende vorne (1) ein und drücken Sie die Bedienblende hinten (2) ein bis diese einrastet. > Die Abdeckung liegt an allen Punkten bündig auf dem Rahmen des Elek- troraumes auf. 2. Drehen Sie die 2 Schrauben hinter der Abdeckung an der Frontseite des Ge- rätes ein.

  • Seite 44: Anschlusswerte Verschiedener Spannungsarten

    Berechnen Sie den Leiterquerschnitt entsprechend der verwendeten Länge und Qualität des Netzkabels. 3 NAC 400 V Leistung kW Stromaufnahme A Absicherung A Leiterquerschnitt mm² iVario Pro L iVario Pro XL 3 NAC 400 V Leistung kW Stromaufnahme A Absicherung A Leiterquerschnitt mm² Balanced Power...

  • Seite 45: Steckdose Im Gerät

    6 | Elektroanschluss 3 AC 220 V Leistung kW Stromaufnahme A Absicherung A Leiterquerschnitt mm² iVario Pro L iVario Pro XL 3 AC 230 V Leistung kW Stromaufnahme A Absicherung A Leiterquerschnitt mm² iVario Pro L iVario Pro XL 3 AC 240 V...

  • Seite 46: Geräteoptionen

    6 | Elektroanschluss Ausführung ohne Fehlerstrom-Schutzschalter: Die Steckdose ist im Gerät mit einer 10 A Sicherung ausgestattet. Die maximal verfügbare Leistung beträgt 2,3 kW. Ausführung mit Fehlerstrom-Schutzschalter: Die Steckdose im Gerät ist mit einem integrierten Fehlerstrom-Schutzschalter ausgestattet, der die Steckdose bei Fehlerstrom abschaltet. 1.

  • Seite 47: Netzwerkanschluss

    WLAN (Wireless Local Area Network) Der im Gerät integrierte WLAN-Adapter ist eine marktabhängige Option, die nicht in jedem Land verfügbar ist. Die Geräte der Serie iVario Pro L und iVario Pro XL verfügen standardmäßig WLAN. Gerät an das Netzwerk anschließen Ethernet-Kabel (LAN) anschließen...

  • Seite 48: Wasseranschluss

    8 | Wasseranschluss Wasseranschluss Vorschriften zum Wasseranschluss HINWEIS Anschluss an Weichwasser Wenn Sie das Gerät an Weichwasser anschließen, achten Sie auf eine Resthärte des Wassers von mindestens 4 °dH. Ein Weichwasseranschluss ist nicht erforderlich. Wasserschlauch Verwenden Sie bauseitig einen eigenen Wasserhahn für jedes Gerät. Verwenden Sie keine gebrauchten Wasserschläuche.

  • Seite 49: Wasserzulauf Anschließen

    8 | Wasseranschluss Wasserzulauf anschließen Der Wasseranschluss befindet sich auf der Rückseite des Gerätes. Kaltwasseranschluss Warmwasseranschluss (optional) Der Wasserschlauch erfüllt die Hygieneanforderungen für Trinkwasser- schläuche Ihres Landes. Leitung für den gemeinsamen Kaltwasseranschluss: 3/4 Inch Die Wasserhärte beträgt mindestens 4°dH. 1. Schließen Sie den mitgelieferten Wasserschlauch an den Wasserzulauf des Gerätes an.
  • Seite 50 8 | Wasseranschluss >> Der Wasserzulauf ist angeschlossen. 50 / 68 80.06.226_iVarioProL-iVarioProXL_IM_de-DE...

  • Seite 51: Abwasseranschluss

    9 | Abwasseranschluss Abwasseranschluss Vorschriften für den Abwasseranschluss HINWEIS Ablaufrohr entspricht nicht den Vorschriften Verwenden Sie ein dampftemperaturbeständiges Ablaufrohr, das mindestens einem Rohr des Types PP entspricht. Verwenden Sie keinen Schlauch. HINWEIS Verschmutztes und fetthaltiges Abwasser Stellen Sie sicher, dass bauseitig ein Fettabscheider zur Klärung des Abwassers installiert ist.

  • Seite 52: Abwasserablauf Anschließen

    9 | Abwasseranschluss Wenn Sie ein Gerät mit der Option Höhenverstellung installieren, ist ein flexibler Geräteablauf erforderlich. Das Kit mit dem flexiblen Geräteablauf liegt dem Gerät bei. Abwasserablauf anschließen Der Abwasseranschluss befindet sich auf der Rückseite des Gerätes. Durchmesser am Geräteablauf: DN 50 mm Ablauf zur Gerätehinterseite installieren Das Ablaufrohr ist für einen DN 50 mm Geräteablauf ausgelegt.
  • Seite 53 9 | Abwasseranschluss 5. Wenn Sie das Ablaufrohr in der Wand anschließen, muss die Installationshö- he zwischen 150–300 mm [5 7/8–11 3/4 Inch] liegen. 20 mm [3/4 Inch] 150–300 mm [5 7/8–11 3/4 Inch] 5%/3° >> Das Ablaufrohr ist mit einem Gefälle von mindestens 5 % bzw. 3° installiert. Ablauf zur Gerätevorderseite installieren Wenn der Abwasserablauf zur Gerätevorderseite installiert wird, ist eine Halte- rung an der Geräteseite erforderlich.
  • Seite 54 9 | Abwasseranschluss 3. Halten Sie einen Mindestabstand von 20 mm [3/4 Inch] zwischen Ablauf- rinne und Abwasserablauf ein. Der Hersteller empfiehlt zur Vereinfachung der Reinigung einen Mindestabstand von 50 mm [2 Inch]. 20 mm [3/4 Inch] >> Das Ablaufrohr ist mit einem Gefälle von mindestens 5 % bzw. 3° mit dem Auslauf nach vorne installiert.

  • Seite 55: Außerbetriebnahme

    10 | Außerbetriebnahme Außerbetriebnahme 10.1 Hinweise zur Außerbetriebnahme Beachten Sie zur Außerbetriebnahme des Gerätes folgende Hinweise: Stellen Sie sicher, dass das Gerät von der Stromversorgung getrennt und spannungsfrei ist. Entfernen Sie alle Wasser- und Abwasseranschlüsse vom Gerät. Wenn das Gerät transportiert werden soll, entfernen Sie das Gerät aus den Fußarretierungen und von vorhandenen Wandbefestigungen (Befestigungs- kette).

  • Seite 56: Optionen

    11 | Optionen Optionen 11.1 Aufstelloptionen Gerät mit Edelstahlfüßen Die Edelstahlfüße können durch Drehen erhöht und durch die Löcher am Bo- den befestigt werden. Der Einstellbereich liegt bei +/- 10 mm [3/8 Inch]. 150 mm [6 Inch] +/- 10 mm [3/8 Inch] Artikelnummer: Kit mit 4 Edelstahlfüßen 60.74.500...
  • Seite 57 11 | Optionen Schließen Sie die Anschlüsse nach Abschluss der Arbeiten wieder vorschriftsgemäß an. Wenn das Gerät wieder auf der Originalposition steht, stellen Sie sicher, dass es waagerecht steht. Ziehen Sie die Feststellbremse fest. Das Rollen-Kit liegt bereit. 1. Schrauben Sie die Kunststoff-Füße auf der jeweiligen Seite ab. 2.
  • Seite 58 11 | Optionen >> Das Gerät ist gegen wegrollen gesichert und befestigt. Unterbau mit höhenverstellbaren Füßen Der Unterbau mit höhenverstellbaren Füßen besitzt jeweils zwei Motoren auf jeder Seite. Die Gerätefüße können zur Standardhöhe von 150 mm [5 7/8 Inch] zusätzlich 175 mm [6 57/64 Inch] ausgefahren und 25 mm [63/64 Inch] eingefahren werden.
  • Seite 59 11 | Optionen Standard Sockeltiefe: 750 mm [29 9/16 Inch] (ohne Kippsicherung möglich) 650 mm 750 mm [25 5/8 Inch] [29 9/16 Inch] Gerät gegen Kippen sichern Folgende Befestigungsvarianten sind möglich: Befestigung mit Gewindestiften im Sockelboden Befestigung mit Winkeln im Sockelboden oder an der Wand Befestigung mit Gewindestiften im Sockelboden Lochabstände im Unterbau des Gerätes: 50 mm...
  • Seite 60 11 | Optionen 1. Bohren Sie die 2 Löcher in den Sockelboden. 50 mm [2 Inch] 2. Um die Bohrlöcher abzudichten, verwenden Sie chemische Dübel. Beach- ten Sie die Anleitung des Herstellers. 3. Stellen Sie das Gerät auf der Sockelaufstellung auf. >...
  • Seite 61 11 | Optionen 5. Schrauben Sie auf jeder Seite einen M8 Gewindestift in den Sockelboden. Ziehen Sie den Gewindestift mit der entsprechenden Mutter fest. 6. Schrauben Sie die Blenden am Unterbau wieder an. >> Die Blenden sind angeschraubt und das Gerät ist gegen Kippen am Sockel- boden befestigt.
  • Seite 62 11 | Optionen Befestigung mit Winkeln im Sockelboden oder an der Wand Das Gerät kann über Winkel im Sockelboden oder an der Wand befestigt wer- den. 1. Entfernen Sie die Abdeckkappen der Bohrungen im Unterbau auf jeder Seite. 2. Befestigung im Sockelboden: Befestigen Sie auf jeder Seite 2 Winkel in den Bohrungen des Unterbaus und im Sockelboden.

  • Seite 63: Stauraum

    11 | Optionen >> Das Gerät ist über Winkel gegen Kippen befestigt. 11.2 Stauraum Der Stauraum wird montiert geliefert und ist mit Schrauben am Gerät und am Unterbau befestigt. HINWEIS Stauraum wird überlastet Beachten Sie die maximale Belastbarkeit von 30 kg pro Stauraumfach. Gewicht Gerätegröße kg [lbs]...

  • Seite 64: Stauraum Ausbauen

    11 | Optionen 11.2.1 Stauraum ausbauen VORSICHT Quetschgefahr beim Ausbau des Stauraums Finger, Hände und Füße können unter dem Stauraum eingequetscht werden. 2 Personen sind erforderlich, um den Stauraum vom Unterbau zu entfernen. HINWEIS 2 Varianten des Stauraums möglich Beachten Sie, dass es 2 Varianten des Stauraums gibt. Überprüfen Sie die Variante des Stauraums.
  • Seite 65 11 | Optionen 2. Entfernen Sie die Schrauben auf der Unterseite des Stauraums. 3. Nehmen Sie die Abdeckungen auf der Innenseite des Stauraums ab. Entfer- nen Sie zuerst die Unterseite, um die Nasen auf der Oberseite nicht zu be- schädigen. 4.

  • Seite 66: Verkleidung Für Den Unterbau

    11 | Optionen >> Der Stauraum ist ausgebaut. 1. Gehen Sie für den Einbau in umgekehrter Reihenfolge vor. 11.3 Verkleidung für den Unterbau Die Verkleidung wird montiert geliefert und ist mit Schrauben am Unterbau des Gerätes befestigt. Gewicht Gerätegröße kg [lbs] 4,4 [9,1] 5,1 [11,2] Maße...
  • Seite 67 11 | Optionen 1. Entfernen Sie die 4 Schrauben und nehmen sie das Mittelstück der Verklei- dung ab. 2. Entfernen Sie die 4 Schrauben auf jeder Seite, um die Seitenteile abzuneh- men. >> Die Verkleidung ist ausgebaut. 1. Gehen Sie für den Einbau in umgekehrter Reihenfolge vor. 80.06.226_iVarioProL-iVarioProXL_IM_de-DE 67 / 68...
  • Seite 68 RATIONAL AG Siegfried-Meister-Straße 1 86899 Landsberg am Lech, Germany Tel. +49 (0)8191 3270 Fax +49 (0)8191 21735 info@rational-online.com rational-online.com RATIONAL Wittenheim SAS 4 Rue de la Charente F-68270 Wittenheim Tel. +33 389 570 135 Fax. +33 389 570 136 info@rational-online.com rational-online.com...
