Rational VarioCooking Center 112 Umbauanleitung

Montage des ethernet nachrüstsatzes

Vorschau ausblenden Andere Handbücher für VarioCooking Center 112:

Diese Anleitung herunterladen

Ein - Umbauanleitung

VarioCooking Center

Nummer: 06/2017 V1

Thema: Montage des Ethernet Nachrüstsatzes in Modell 112,

Serviceteilnummer 87.01.004F

Betroffene Geräte: VarioCooking Center

Arbeitszeit: 30 Minuten

Zur Montage des Nachrüstsatzes folgende Reihenfolge einhalten:

1. Trennen Sie allpolig die

Netzzuleitung des Gerätes

2. Öffnen Sie die obere Abdeckung des

Installationsraumes

3. Entfernen Sie eine der Blindplatten

für die Montage der PG-

Verschraubung

Einbauanleitung_VCCM_06-2017_Ethernet_kit_112_87 01 004F_V1.docx / Lov

112

Datum: 12.04.2017

Seite 1 von 4

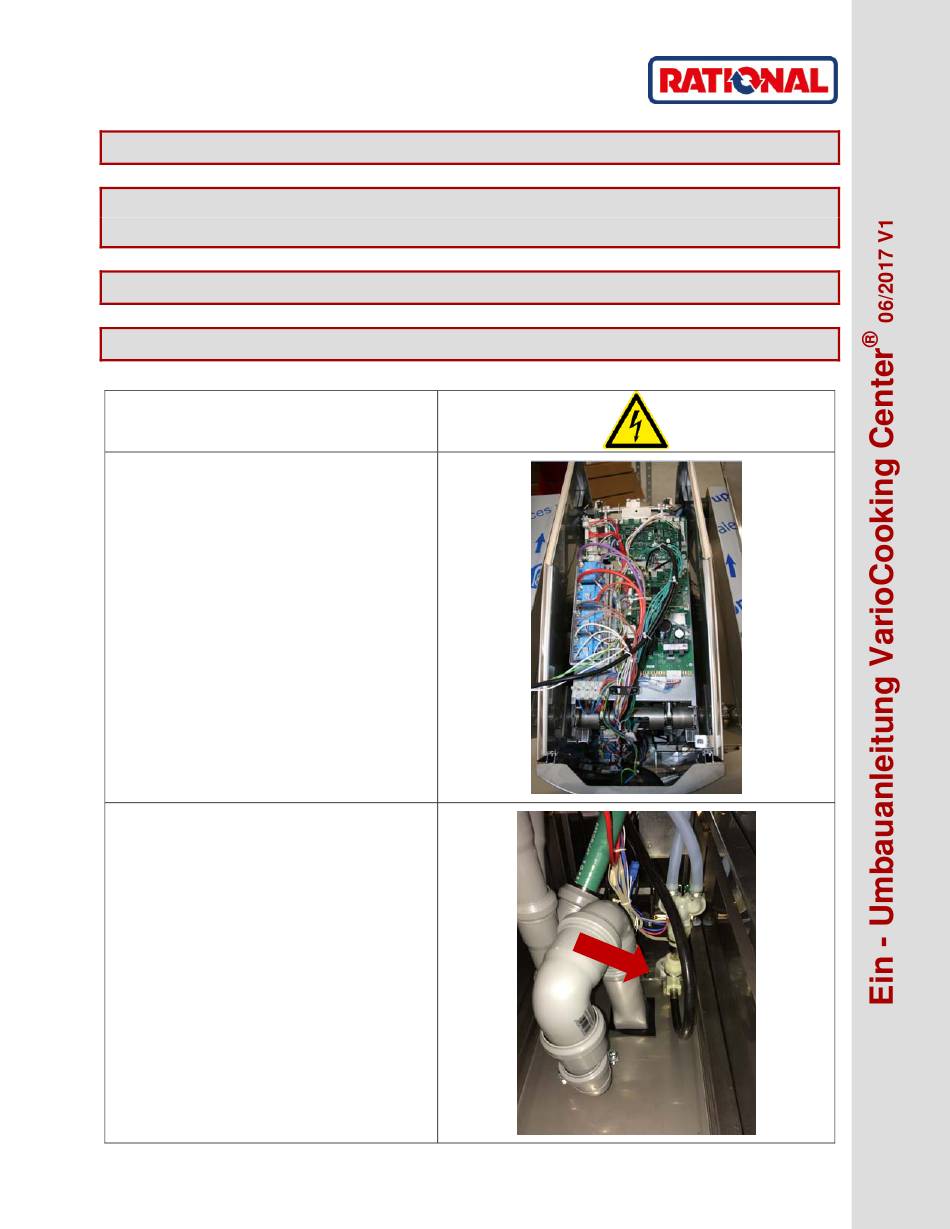

Seite 1 Ein - Umbauanleitung ® VarioCooking Center Nummer: 06/2017 V1 Datum: 12.04.2017 Thema: Montage des Ethernet Nachrüstsatzes in Modell 112, Serviceteilnummer 87.01.004F ® Betroffene Geräte: VarioCooking Center Arbeitszeit: 30 Minuten Zur Montage des Nachrüstsatzes folgende Reihenfolge einhalten: 1. Trennen Sie allpolig die Netzzuleitung des Gerätes 2.
Seite 2 4. Montieren Sie die PG- Verschraubung M20X1.5 und führen das Netzwerkkabel durch 5.1 Im Installationsraum folgen Sie mit der Verlegung des Netzwerkkabels bitte den bereits verlegten Kabelbäumen bis zum Mainboard (A2) Seite 2 von 4 Einbauanleitung_VCCM_06-2017_Ethernet_kit_112_87 01 004F_V1.docx / Lov...
Seite 3 5.2 Im Installationsraum folgen Sie mit der Verlegung des Netzwerkkabels bitte den bereits verlegten Kabelbäumen bis zum Mainboard (A2) 5.3 Im Installationsraum folgen Sie mit der Verlegung des Netzwerkkabels bitte den bereits verlegten Kabelbäumen bis zum Mainboard (A2) Seite 3 von 4 Einbauanleitung_VCCM_06-2017_Ethernet_kit_112_87 01 004F_V1.docx / Lov...
