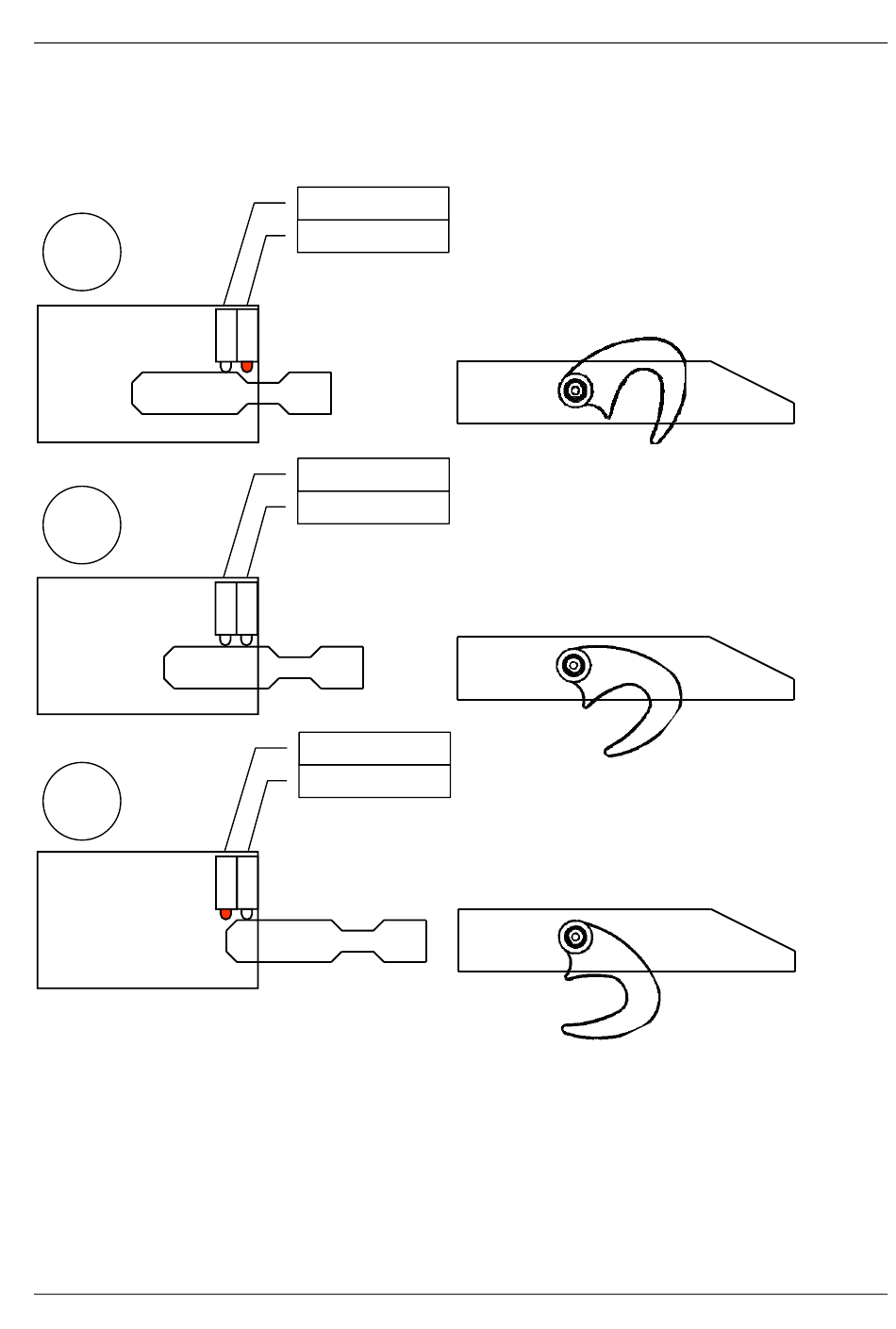

3.4.5 Funktion der Hubzylindermotor der Deckelverriegelung

A
B
C
A. Deckel entriegelt
B. Hacken in Bewegung
C. Deckel verriegelt
S7 = 0 / S18=0
S6 = 1 / S19=1
S7 = 0 / S18=0
S6 = 0 / S19=0
S7 = 1 / S18=1
S6 = 0 / S19=0
S6 / S18 (VCC 112 Recht)
S7 / S19 (VCC 112 Recht)
