Rational VarioCooking Center 111 Technisches Handbuch Seite 33

Beschreibung der Funktion ab Februar 2008 (X-Relaisplatine A5, 42.00.052 oder 42.00.053)
Beispiel: VCC 211/311

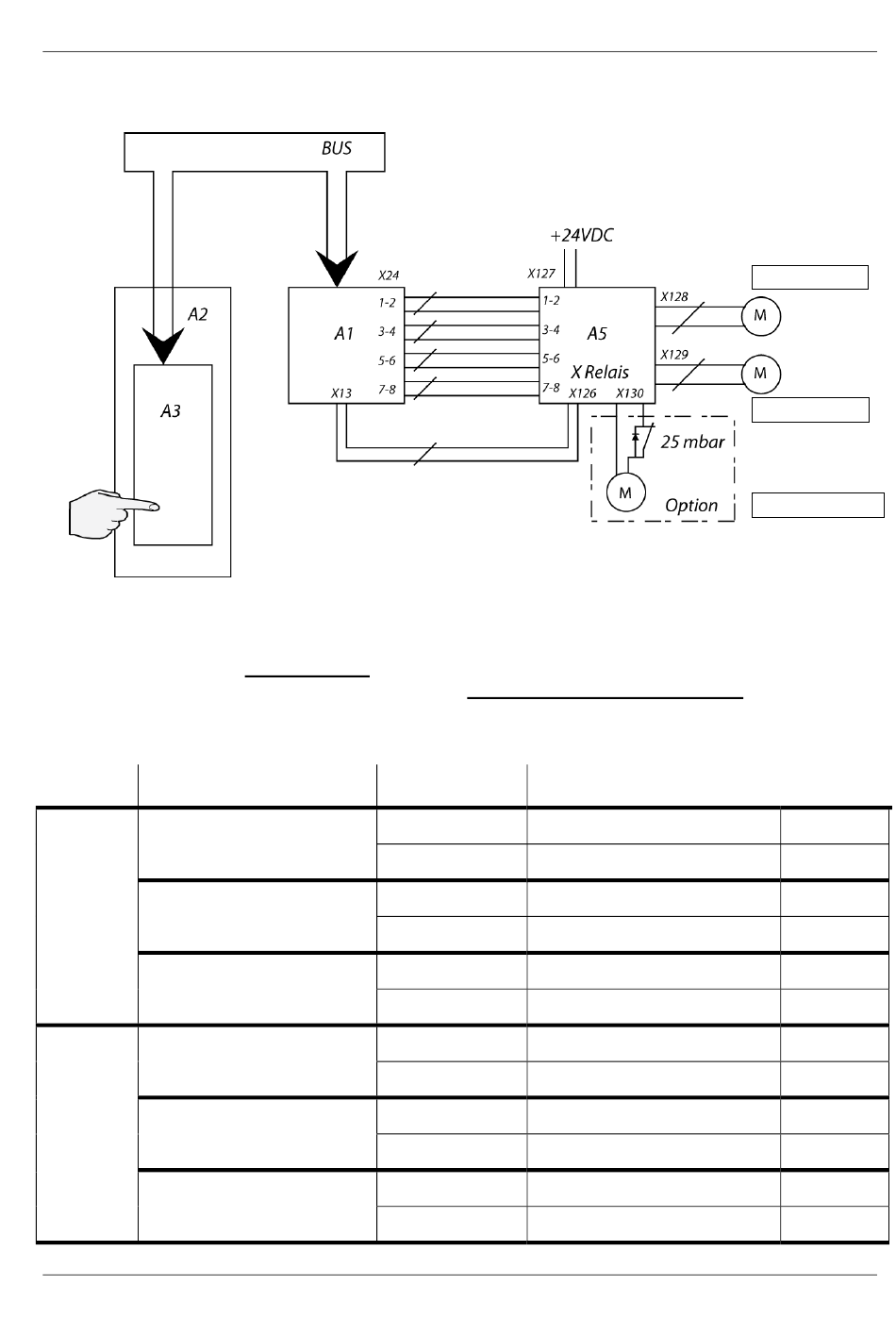

Der vom Benutzer gegebene Bewegungsbefehl wird über das Buskabel zur Platine A1
weitergeleitet. Platine A1 wandelt diese Information in ein Analogsignal von 12VDC um, außer an
X13, wo 12VAC generiert werden, die die Relais von Platine A5 schaltet.
Fûr jeder Bewegung ist ein oder mehr Kabelpaar zwischen A1 und A5 aktiv. Bei den VarioCooking
Center® 111 und 112 sind die Platinen A1 und A5 nicht mehr doppelt vorhanden.
Kontrolle Signale
Seite Betrifft
Links Tiegel
Deckel
Deckelverriegelung
Rechts Tiegel
Deckel
Deckelverriegelung
Aktion Aktive Paare: Befehlswort
(Signal von Platine A1)
auf X24 : 1/2
ab X24 : 1/2 + 3/4
auf X24 : 1/2 + 5/6
ab X24 : 1/2 + 3/4 + 5/6
Verriegelung X24 : 1/2 + 5/6 + 7/8
Entriegelung X24 : 1/2 + 3/4 + 5/6 + 7/8
auf X24 : 1/2
ab X24 : 1/2 + 3/4
auf X24 : 1/2 + 5/6
ab X24 : 1/2 + 3/4 + 5/6
Verriegelung X24 : 1/2 + 5/6 + 7/8
Entriegelung X24 : 1/2 + 3/4 + 5/6 + 7/8
- 33 -
Technisches Handbuch VarioCooking Center®
Tiegel
Deckel
Verriegelung
X13 : 1/2
X13 : 1/2
X13 : 1/2
X13 : 1/2
X13 : 1/2
X13 : 1/2
VCC-05
