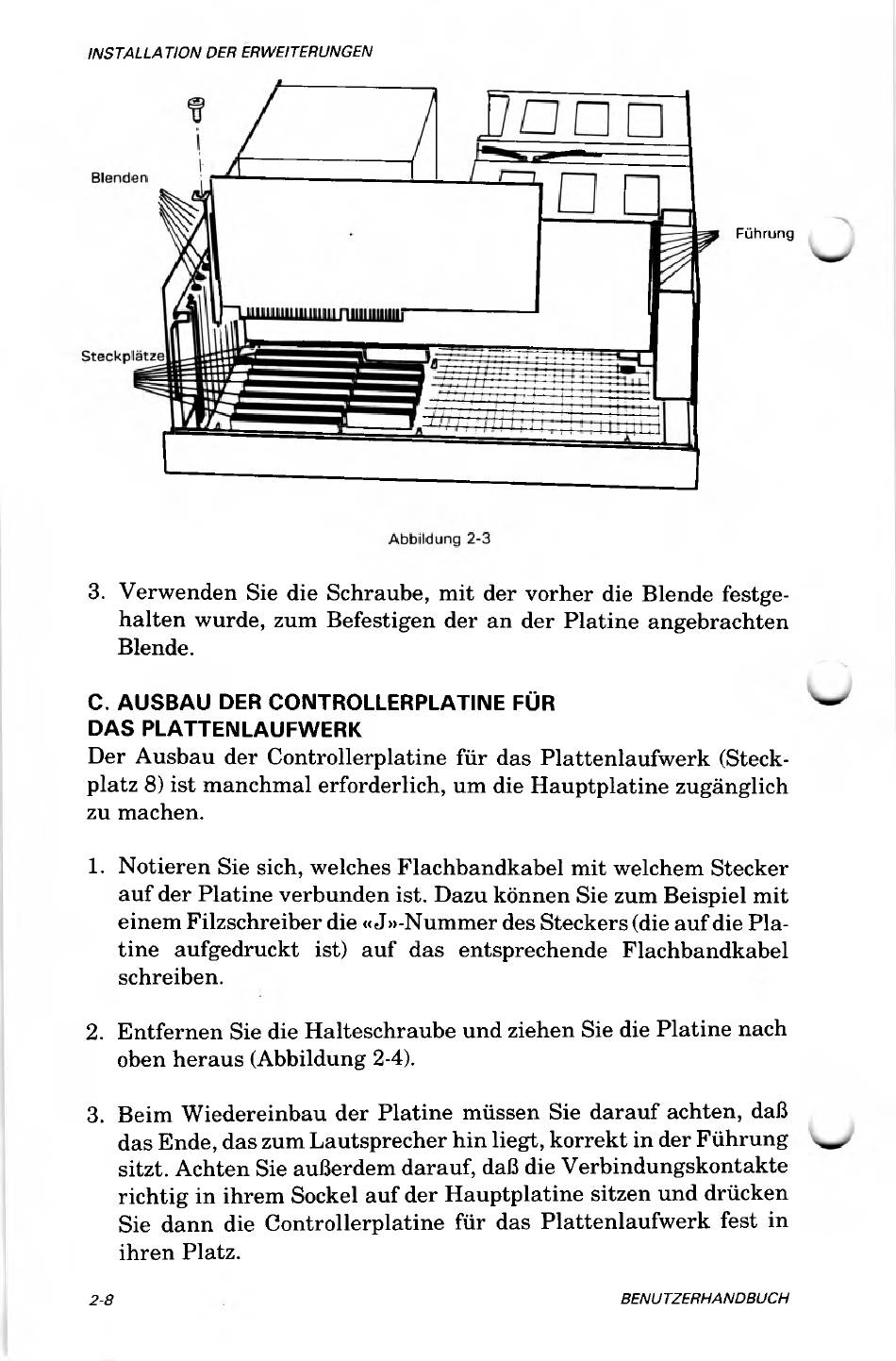

3. Verwenden Sie die Schraube, m it der vorher die Blende festge
h alten wurde, zum Befestigen der an der P latine angebrachten
Blende.
C. AUSBAU DER CONTROLLERPLATINE FÜR
DAS PLATTENLAUFWERK
Der A usbau der Controllerplatine für das P lattenlaufw erk (Steck
platz 8) ist m anchm al erforderlich, um die H auptplatine zugänglich
zu machen.
1. N otieren Sie sich, welches Flachbandkabel m it welchem Stecker
au f der P latine verbunden ist. Dazu können Sie zum Beispiel m it
einem Filzschreiber die «J»-N um m er des Steckers (die au f die P la
tine aufgedruckt ist) auf das entsprechende Flachbandkabel
schreiben.
2. E ntfernen Sie die H alteschraube und ziehen Sie die P latine nach
oben herau s (Abbildung 2-4).
3. Beim W iedereinbau der Platine m üssen Sie d arau f achten, daß
das Ende, das zum Lautsprecher hin liegt, korrekt in der F üh ru n g
sitzt. Achten Sie außerdem darauf, daß die V erbindungskontakte
richtig in ihrem Sockel auf der H auptplatine sitzen und drücken
Sie dann die Controllerplatine für das P lattenlaufw erk fest in
ihren Platz.
Führung
