NCR Personal Computer PC 8 Benutzerhandbuch Seite 136

Brücke für die
Laufwerkanwahl
Option für die
3 4 Radiale Anwah
1 2
r • r * V i
; •; • , •.
0
;
U J « «JL • J
Brücke für die
Laufwerkanwahl
Abschlusswiederstandsblock
6. Schließen Sie das Signalkabel und das D atenkabel an das P la tte n ­
laufw erk an, wie es in Abbildung 2 gezeigt ist.
7. Schließen Sie das N etzkabel und die Schutzerde an das P la tte n ­
laufw erk an, wie es in Abbildung 2 gezeigt ist.

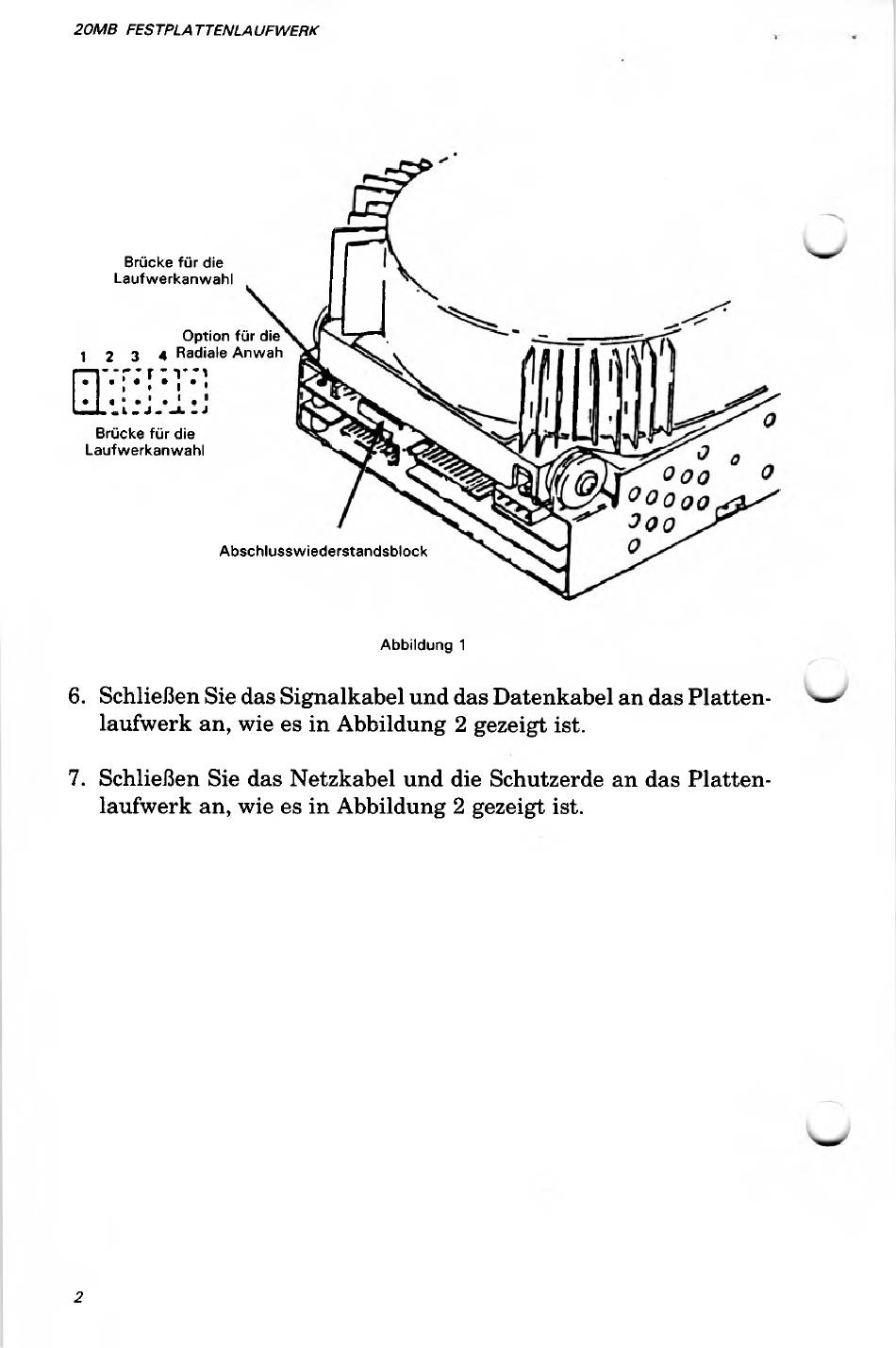

Abbildung 1
