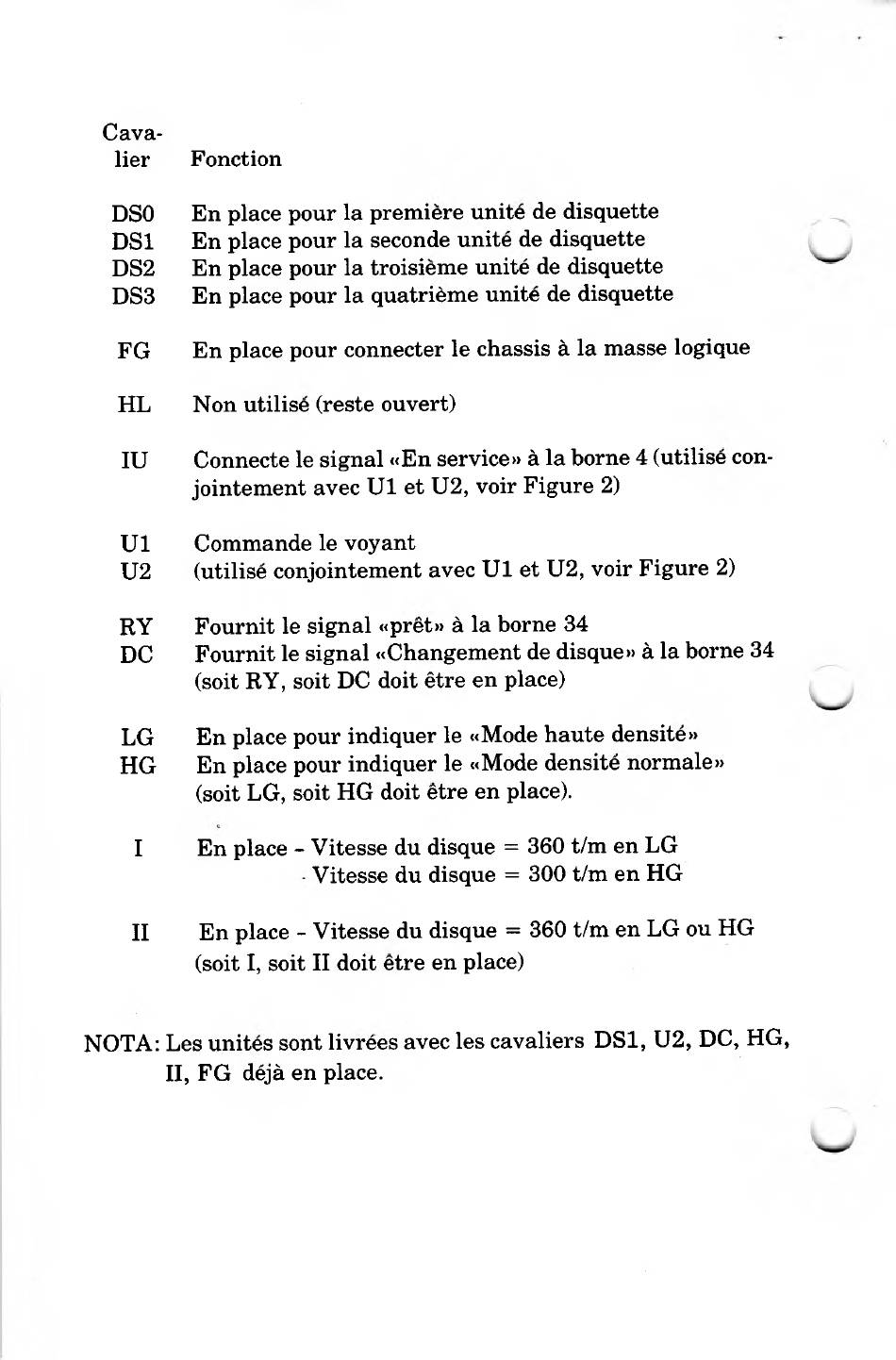

C ava
lier
Fonction
DSO
En place pour la prem iere unite de disquette
DS1
En place pour la seconde unite de disquette
DS2
En place pour la troisiem e unite de disquette
DS3
En place pour la quatriem e unite de disquette
FG
En place pour connecter le chassis ä la masse logique
HL
Non utilise (reste ouvert)
IU
Connecte le signal «En service» ä la borne 4 (utilise con-
jointem ent avec U l et U2, voir Figure 2)
U1
Commande le voyant
U2
(utilise conjointem ent avec U l et U2, voir Figure 2)
RY
F ournit le signal «pret» ä la borne 34
DC
F ou rn it le signal «Changem ent de disque» ä la borne 34
(soit RY, soit DC doit etre en place)
LG
En place pour indiquer le «Mode h au te densite»
HG
En place pour indiquer le «Mode densite normale»
(soit LG, soit HG doit etre en place).
I
En place - Vitesse du disque = 360 t/m en LG
II
En place - Vitesse du disque = 360 t/m en LG ou HG
(soit I, soit II doit etre en place)
NOTA: Les unites sont livrees avec les cavaliers DS1, U2, DC, HG,
II, FG dejä en place.
Vitesse du disque = 300 t/m en HG
