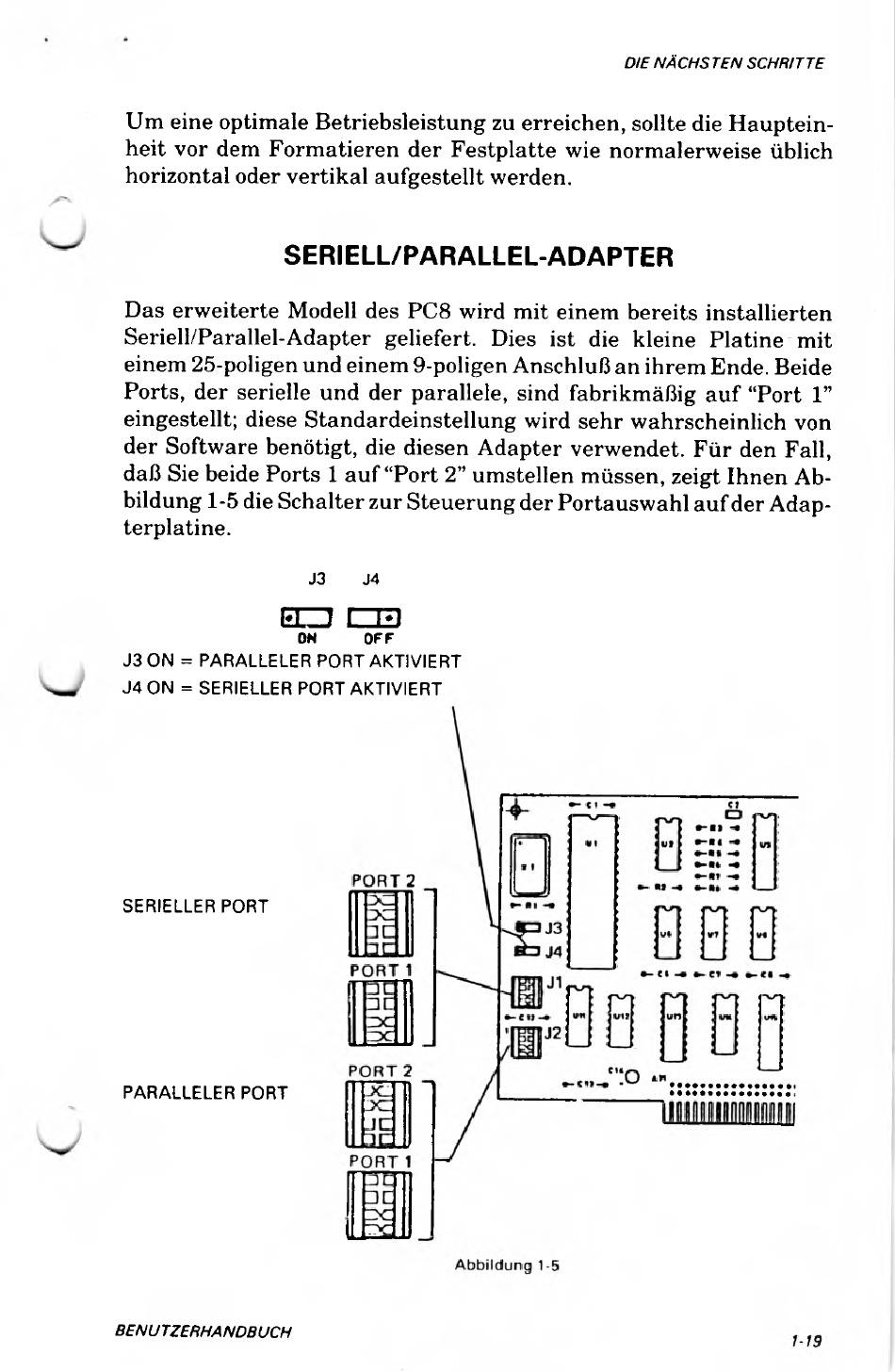

Um eine optimale Betriebsleistung zu erreichen, sollte die H auptein
heit vor dem Form atieren der F estplatte wie norm alerweise üblich
horizontal oder vertikal aufgestellt werden.
Das erw eiterte Modell des PC8 wird m it einem bereits installierten
Seriell/Parallel-A dapter geliefert. Dies ist die kleine Platine m it
einem 25-poligen und einem 9-poligen Anschluß an ihrem Ende. Beide
Ports, der serielle und der parallele, sind fabrikm äßig au f "Port 1"
eingestellt; diese Standardeinstellung wird sehr wahrscheinlich von
der Software benötigt, die diesen A dapter verwendet. F ü r den Fall,
daß Sie beide Ports 1 au f "Port 2" um stellen m üssen, zeigt Ihnen Ab
bildung 1-5 die Schalter zur S teuerung der Portausw ahl au f der Adap
terplatine.
EEZJ r a
J3 ON = PARALLELER PORT AKTIVIERT
J4 ON = SERIELLER PORT AKTIVIERT
SERIELLER PORT
PARALLELER PORT
BENUTZERHANDBUCH
SE RIELL/PA RA LLEL-A DA PTER
J3
J4
ON
OFF
