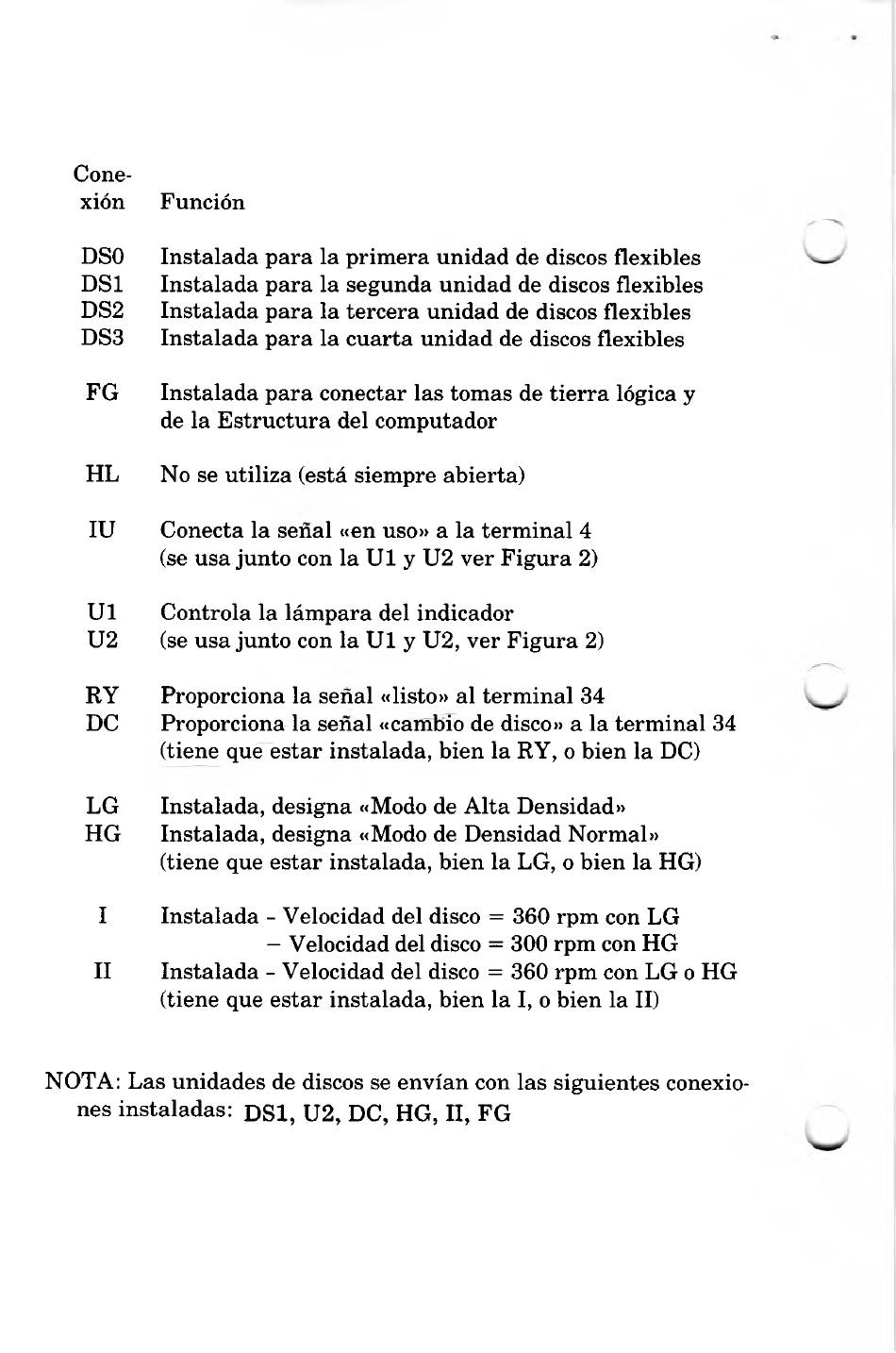

Cone-
xiön
Funciön
DSO
Instalad a p ara la prim era unidad de discos flexibles
DS1
Instalada p ara la segunda unidad de discos flexibles
DS2
Instalada p a ra la tercera unidad de discos flexibles
DS3
Instalada p a ra la cuarta unidad de discos flexibles
FG
Instalada p a ra conectar las tom as de tie rra lögica y
de la E stru ctu ra del computador
HL
No se utiliza (estä siem pre abierta)
IU
Conecta la senal «en uso» a la term in al 4
(se usa junto con la U l y U2 ver F igu ra 2)
U l
Controla la läm para del indicador
U2
(se usa junto con la U l y U2, ver F igu ra 2)
RY
Proporciona la senal «listo» al term in al 34
DC
Proporciona la senal «cambio de disco» a la term in al 34
(tiene que estar instalada, bien la RY, o bien la DC)
LG
Instalada, designa «Modo de A lta Densidad»
HG
Instalada, designa «Modo de Densidad Normal»
(tiene que esta r instalada, bien la LG, o bien la HG)
I
Instalada - Velocidad del disco = 360 rpm con LG
II
In stalada - Velocidad del disco = 360 rpm con LG o HG
(tiene que estar instalada, bien la I, o bien la II)
NOTA: Las unidades de discos se envian con las siguientes conexio-
nes instaladas: DS1, U2, DC, HG, II, FG
- Velocidad del disco = 300 rpm con HG
