Wir beschreiben hier die folgenden Prozeduren:
A. Abnehm en des Gehäuses
B.
Installation einer A dapterplatine
C.
A usbauen der Controllerplatine für das Plattenlaufw erk
D.
A usbauen der H auptplatine (selten erforderlich)
E.
Auswechseln und Anschließen der B atterie

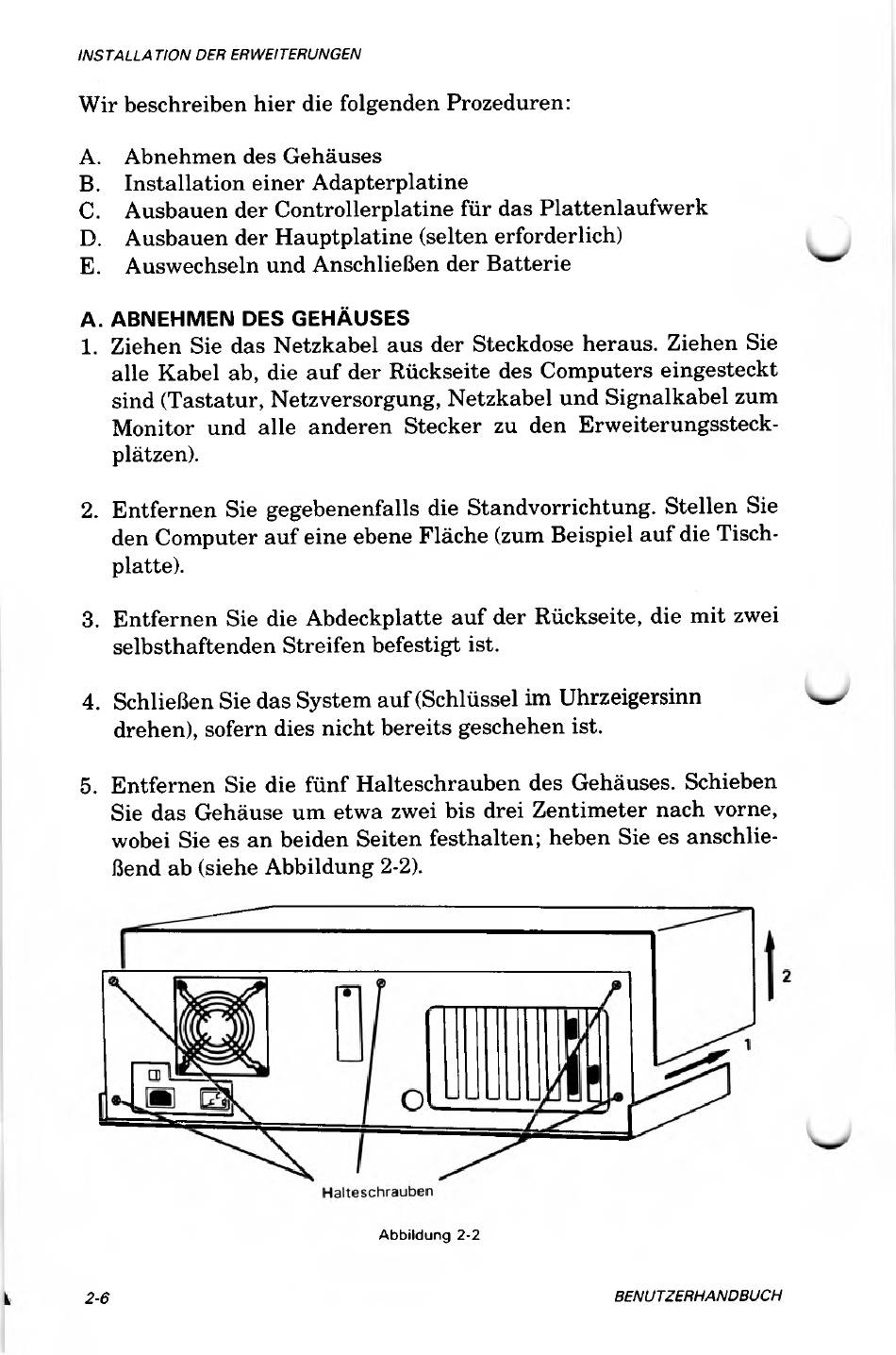

A. ABNEHMEN DES GEHÄUSES
1. Ziehen Sie das N etzkabel aus der Steckdose heraus. Ziehen Sie
alle Kabel ab, die au f der Rückseite des Computers eingesteckt
sind (T astatur, Netzversorgung, N etzkabel und Signalkabel zum
Monitor und alle anderen Stecker zu den Erw eiterungssteck
plätzen).
2. E ntfernen Sie gegebenenfalls die Standvorrichtung. Stellen Sie
den Com puter auf eine ebene Fläche (zum Beispiel auf die Tisch
platte).
3. Entfernen Sie die Abdeckplatte au f der Rückseite, die m it zwei
selbsthaftenden Streifen befestigt ist.
4. Schließen Sie das System auf (Schlüssel im Uhrzeigersinn
drehen), sofern dies nicht bereits geschehen ist.
5. E ntfernen Sie die fünf H alteschrauben des Gehäuses. Schieben
Sie das Gehäuse um etw a zwei bis drei Zentim eter nach vorne,
wobei Sie es an beiden Seiten festhalten; heben Sie es anschlie
ßend ab (siehe Abbildung 2-2).
Abbildung 2-2
