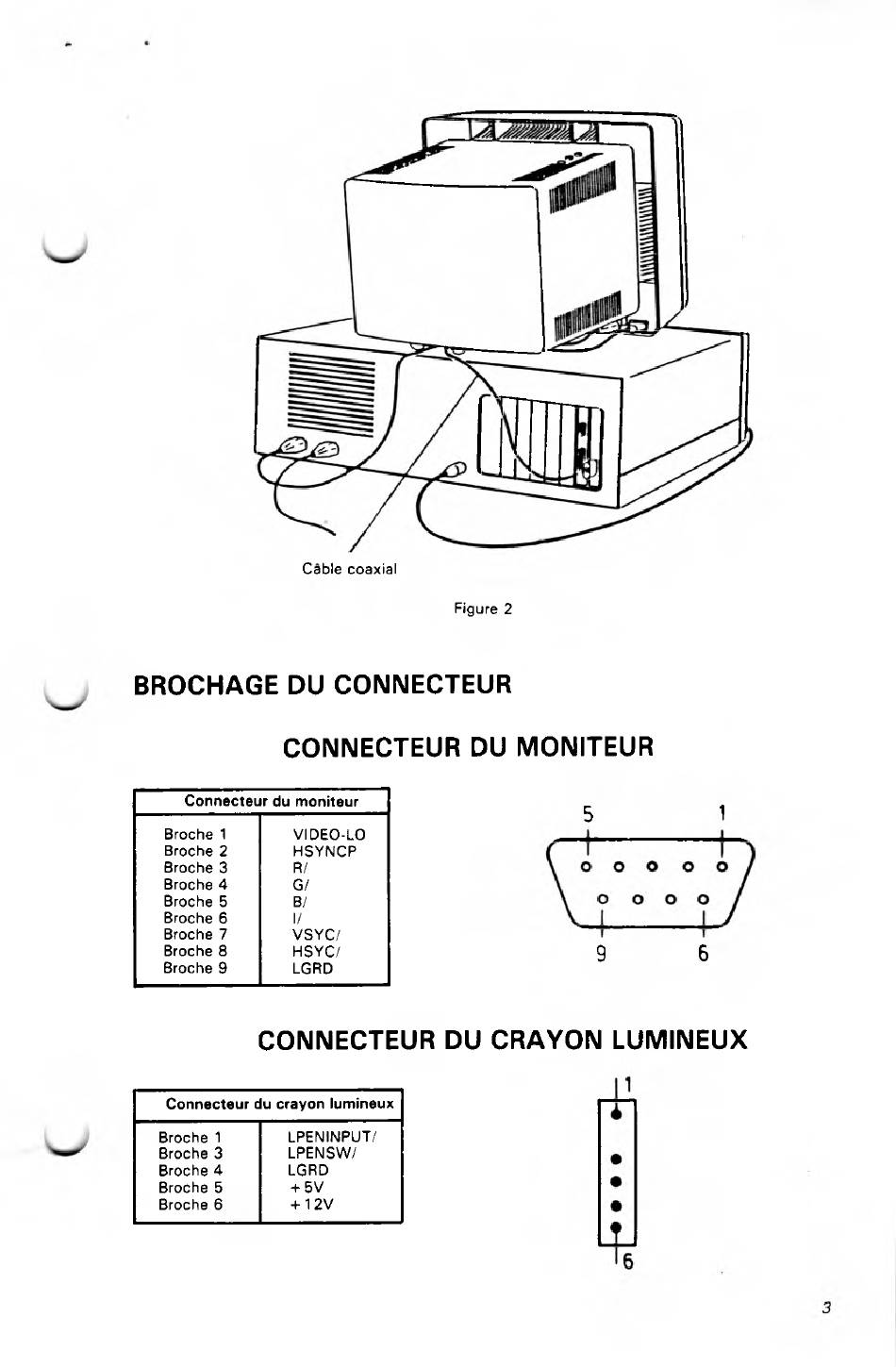

BROCHAGE DU CONNECTEUR
CONNECTEUR DU M ONITEUR
Connecteur du moniteur
Broche 1
VIDEO-LO
Broche 2 HSYNCP
Broche 3 R/
Broche 4
G/
Broche 5 B/
Broche 6
I /
Broche 7
V S Y C /
Broche 8
HSYC/
Broche 9 LGRD
CONNECTEUR DU CRAYON LUM INEUX
Connecteur du crayon lumineux
LPENINPUT/
Broche 1
Broche 3 LPENSW/
Broche 4 LGRD
Broche 5 + 5V
Broche 6 + 12V
Figure 2
5
9
1
6
