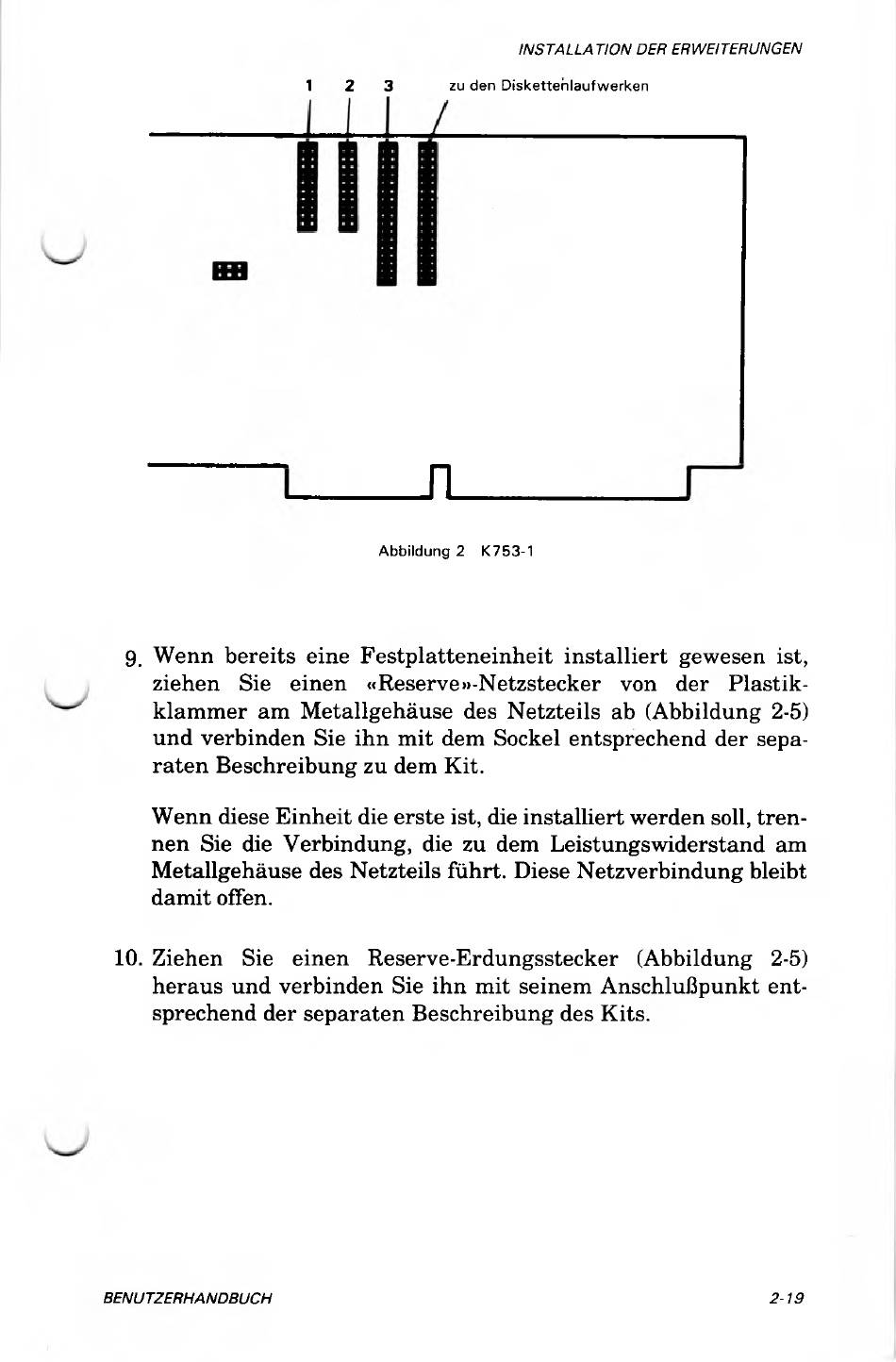

9. W enn bereits eine F estplatteneinheit installiert gewesen ist,
ziehen Sie einen «Reserve»-Netzstecker von der P lastik
klam m er am M etallgehäuse des N etzteils ab (Abbildung 2-5)
und verbinden Sie ihn m it dem Sockel entsprechend der sepa
rate n Beschreibung zu dem Kit.
W enn diese Einheit die erste ist, die installiert werden soll, tre n
nen Sie die Verbindung, die zu dem Leistungsw iderstand am
M etallgehäuse des Netzteils führt. Diese Netz Verbindung bleibt
dam it offen.
10. Ziehen Sie einen Reserve-Erdungsstecker (Abbildung 2-5)
heraus und verbinden Sie ihn m it seinem A nschlußpunkt en t
sprechend der separaten Beschreibung des Kits.
1
2
3
zu den Diskettenlaufwerken
n
Abbildung 2
K753-1
