ANSCHLUSSDATEN
Bildschirmanschluß
Pin 1
VIDEO-LO
Pin 2
HSYNCP
Pin 3
R /
Pin 4
G /
Pin 5
B/
Pin 6
1/
Pin 7
V S Y C /
Pin 8
H SYC/
Pin 9
LGRD
ANSCHLUSS FÜR DEN LICHTGRIFFEL
Anschluß für den Lichtgriffel
Pin 1
LPENINPUT/
Pin 3
LPENSVW
Pin 4
LGRD
Pin 5
+ 5V
Pin 6
+ 12V

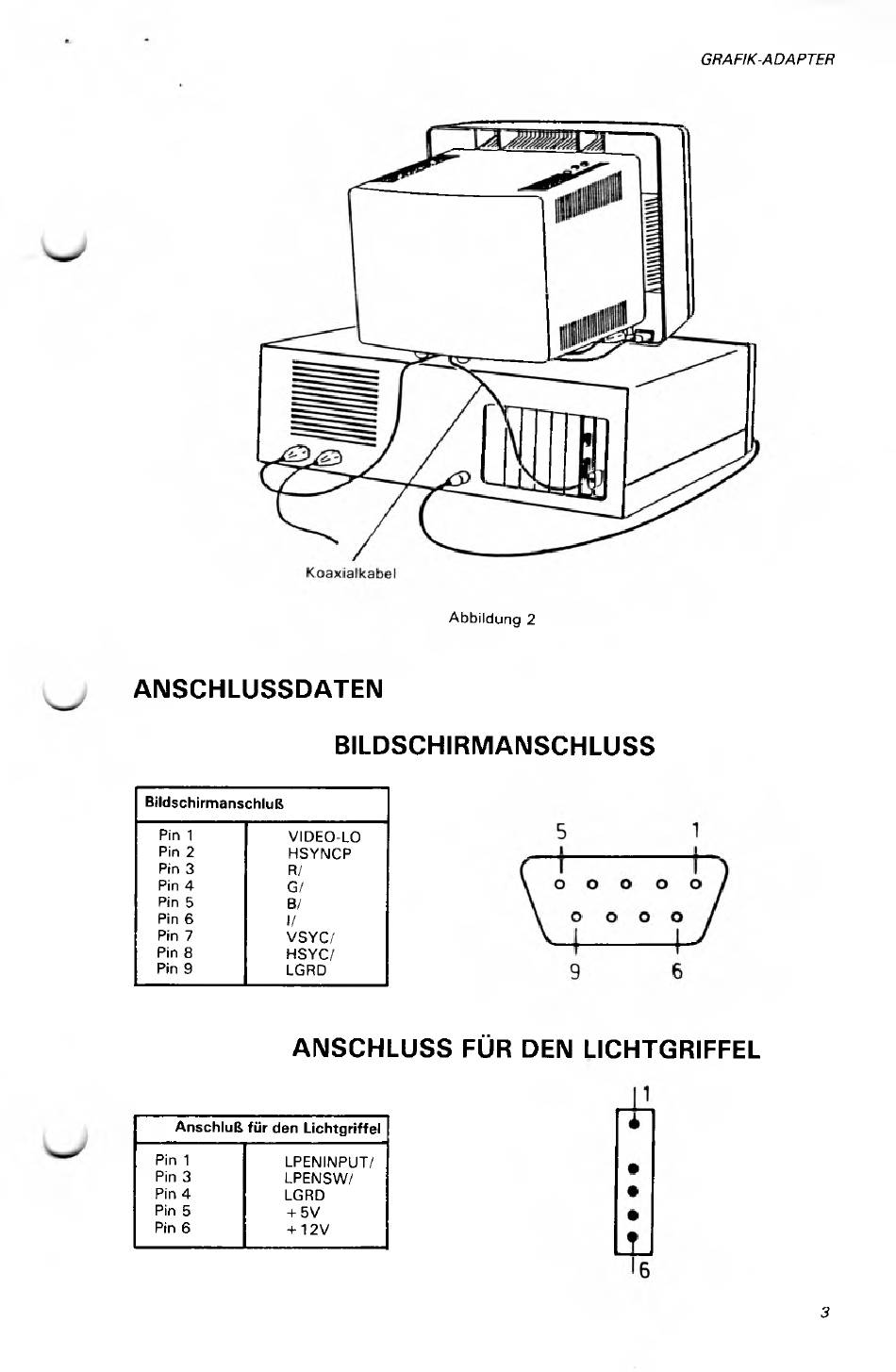

Abbildung 2
BILDSCHIRMANSCHLUSS
