Betrieb
Maximalen Strom beachten!
Beachten Sie auch bei der Weiterleitung der Versorgungsspannungen Us und Up, dass jeweils der für die
M8-Steckverbinder maximal zulässige Strom von 4 A nicht überschritten wird!
5.2.5.6
Status-LEDs für die Spannungsversorgung

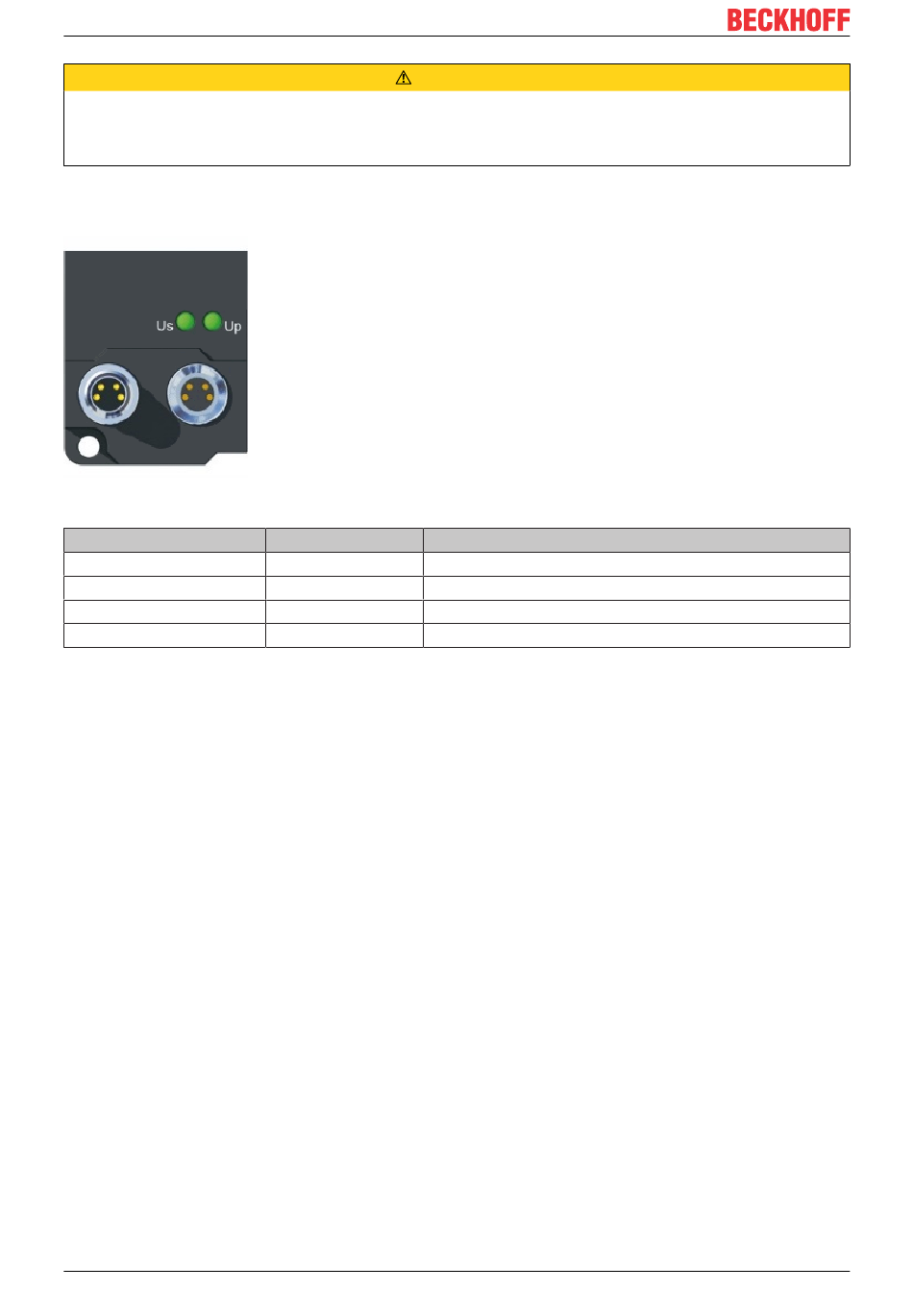

Abb. 13: Status-LEDs für die Spannungsversorgung
LED
U
(Steuerspannung)
S
U
(Peripheriespannung)
P
5.2.5.7
Überspannungsschutz
Sehen Sie für die Versorgungsspannung der EtherCAT-Box eine Schutzbeschaltung (Surge-Filter) gegen
Überspannung vor, falls in Ihrer Anlage der Schutz vor Überspannungen erforderlich ist.
26
VORSICHT
Anzeige
Bedeutung
aus
Versorgungsspannung U
leuchtet grün
Versorgungsspannung U
aus
Versorgungsspannung U
leuchtet grün
Versorgungsspannung U
Version: 3.0.0
nicht vorhanden
S
vorhanden
S
nicht vorhanden
P
vorhanden
P
EP1908
