Produktbeschreibung; Ep1908-0002; Abb. 2 Ep1908 - Beckhoff Ep1908 Originalbetriebsanleitung

4

Produktbeschreibung

4.1

EP1908-0002

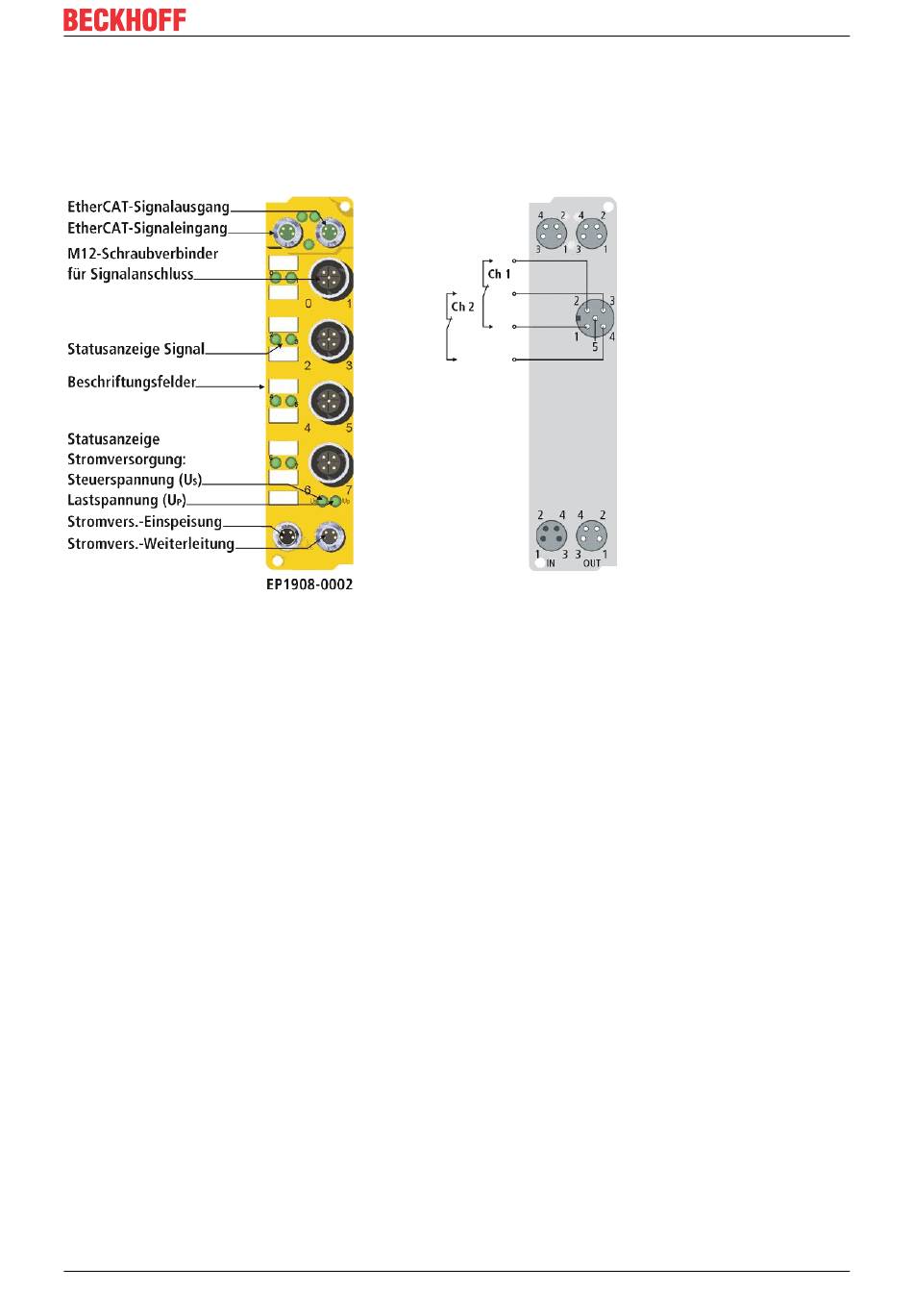

Abb. 2: EP1908
Die EP1908-0002 ist eine EtherCAT Box mit digitalen Eingängen für 24 V
Kontakte. Die EtherCAT Box besitzt 8 fehlersichere Eingänge.
Neben der Möglichkeit potentialfreie Kontakte einzulesen, unterstützt die EP1908-0002 auch den Anschluss
von Gebern mit OSSD-Signalen, deren Testpulslänge 350 µs nicht überschreitet und den Anschluss von
Schaltmatten, die nach dem Prinzip des Querschlusses arbeiten.
Weiterhin wird auch eine Frequenzmessung unterstützt, um eine Stillstands- bzw. Drehzahlüberwachung zu
realisieren. Die Frequenz, unterhalb der eine logische 1 am Eingang gemeldet wird, wird in Schritten von
0,1 Hz angegeben und das Modul unterstützt eine minimale Frequenz von 2 Hz und eine maximale
Frequenz von 500 Hz. Frequenzen oberhalb von 500 Hz führen zu einer Diagnosemeldung des Moduls. In
diesem Fall werden alle Eingänge in den sicheren Zustand (logisch 0) gesetzt. Diese Meldung kann durch
eine positive Flanke des sicheren Ausgangssignales ErrAck der EP1908-0002 zurückgesetzt werden.
Die EP1908-0002 erfüllt bei zweikanaligem Anschluss die Anforderungen der EN 61508-1:2010 SIL 3 und
DIN EN ISO 13849-1:2006 (Cat 4, PL e).
Die Steuerspannung U
S
Steuerspannung U versorgt.
P
Die TwinSAFE-EtherCAT-Box hat die übliche Bauform einer EtherCAT-Box.
EP1908
versorgt die Modulelektronik. Die Sensoren (Taktausgänge) werden aus der
Version: 3.0.0
Produktbeschreibung
-Geber oder für potentialfreie
DC
15
