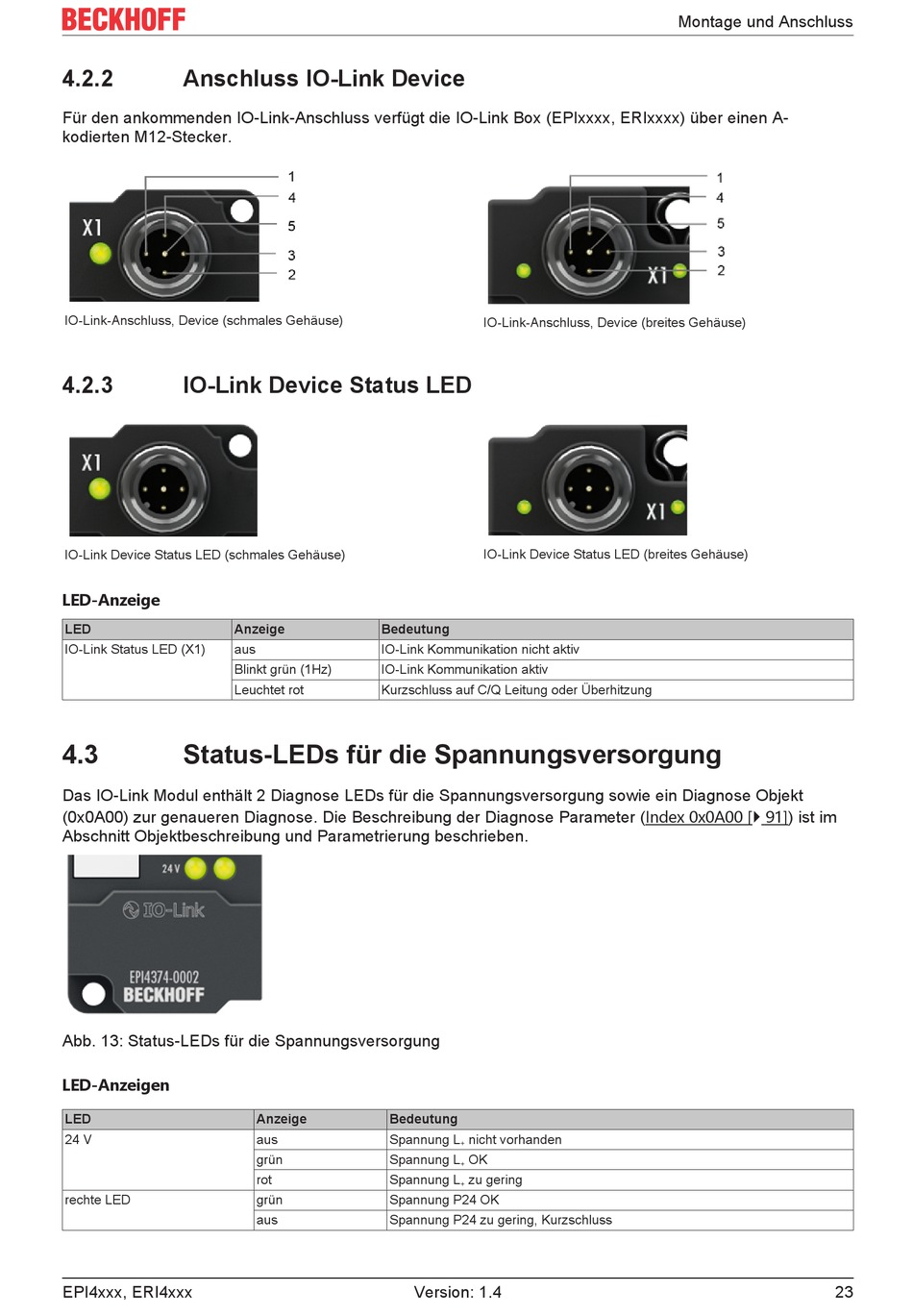

4.2.2
Anschluss IO-Link Device
Für den ankommenden IO-Link-Anschluss verfügt die IO-Link Box (EPIxxxx, ERIxxxx) über einen A-
kodierten M12-Stecker.
IO-Link-Anschluss, Device (schmales Gehäuse)
4.2.3
IO-Link Device Status LED
IO-Link Device Status LED (schmales Gehäuse)
LED-Anzeige
LED
Anzeige
IO-Link Status LED (X1)
aus
Blinkt grün (1Hz)
Leuchtet rot
4.3
Status-LEDs für die Spannungsversorgung
Das IO-Link Modul enthält 2 Diagnose LEDs für die Spannungsversorgung sowie ein Diagnose Objekt
(0x0A00) zur genaueren Diagnose. Die Beschreibung der Diagnose Parameter (Index 0x0A00 [} 91]) ist im
Abschnitt Objektbeschreibung und Parametrierung beschrieben.
Abb. 13: Status-LEDs für die Spannungsversorgung
LED-Anzeigen
LED
24 V
rechte LED
EPI4xxx, ERI4xxx
Bedeutung
IO-Link Kommunikation nicht aktiv
IO-Link Kommunikation aktiv
Kurzschluss auf C/Q Leitung oder Überhitzung
Anzeige
Bedeutung
aus
Spannung L
grün
Spannung L
rot
Spannung L
grün
Spannung P24 OK
aus
Spannung P24 zu gering, Kurzschluss
Version: 1.4
IO-Link-Anschluss, Device (breites Gehäuse)
IO-Link Device Status LED (breites Gehäuse)
nicht vorhanden
+
OK
+
zu gering
+
Montage und Anschluss
23
