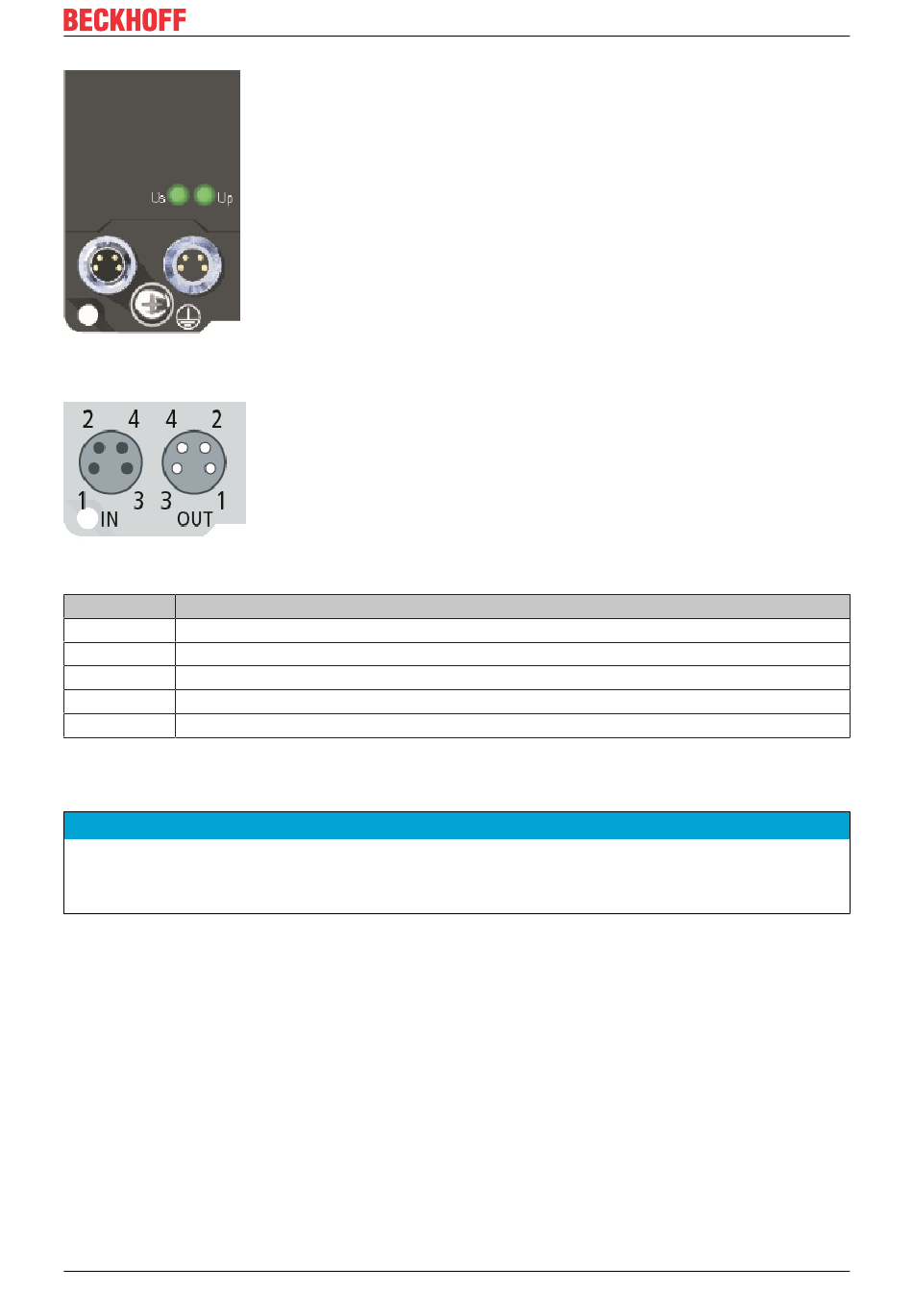

Abb. 11: Anschlüsse für die Versorgungsspannungen
Abb. 12: Kontaktbelegung der M8-Steckverbinder die Versorgungsspannungen
Kontakt Spannung
1 Steuerspannung Us, +24 V
2 Peripheriespannung Up, +24 V
3 GNDs*
4 GNDp*
PE Erdungsanschluss
Die Kontakte der M8-Steckverbinder tragen einen maximalen Strom von 4 A.
Zwei LEDs zeigen den Status der Versorgungsspannungen an.
Power-Anschluss nicht mit EtherCAT-Anschluss verwechseln!
Verbinden Sie die Powerkabel (M8, 24 V
EtherCAT Box Module. Dies kann die Zerstörung der Module verursachen!
Steuerspannung Us: 24 V
Aus der 24 V Steuerspannung Us werden der Feldbus, die Prozessor-Logik und auch die Eingänge
DC
versorgt. Die Steuerspannung ist galvanisch von Feldbusteil getrennt.
Peripheriespannung Up: 24 V
Die Peripheriespannung Up versorgt die digitalen Taktausgänge, sie kann separat zugeführt werden. Wird
die Lastspannung abgeschaltet, so bleiben die Feldbus-Funktion sowie Versorgung und Funktion der
Eingänge erhalten.
Weiterleitung der Versorgungsspannungen
Die Power-Anschlüsse IN und OUT sind im Modul gebrückt. Somit können auf einfache Weise die
Versorgungsspannungen Us und Up von EtherCAT Box zu EtherCAT Box weitergereicht werden.
EP1908
DC
DC
HINWEIS
) nie mit den grün gekennzeichneten EtherCAT-Buchsen der
DC
DC
DC
