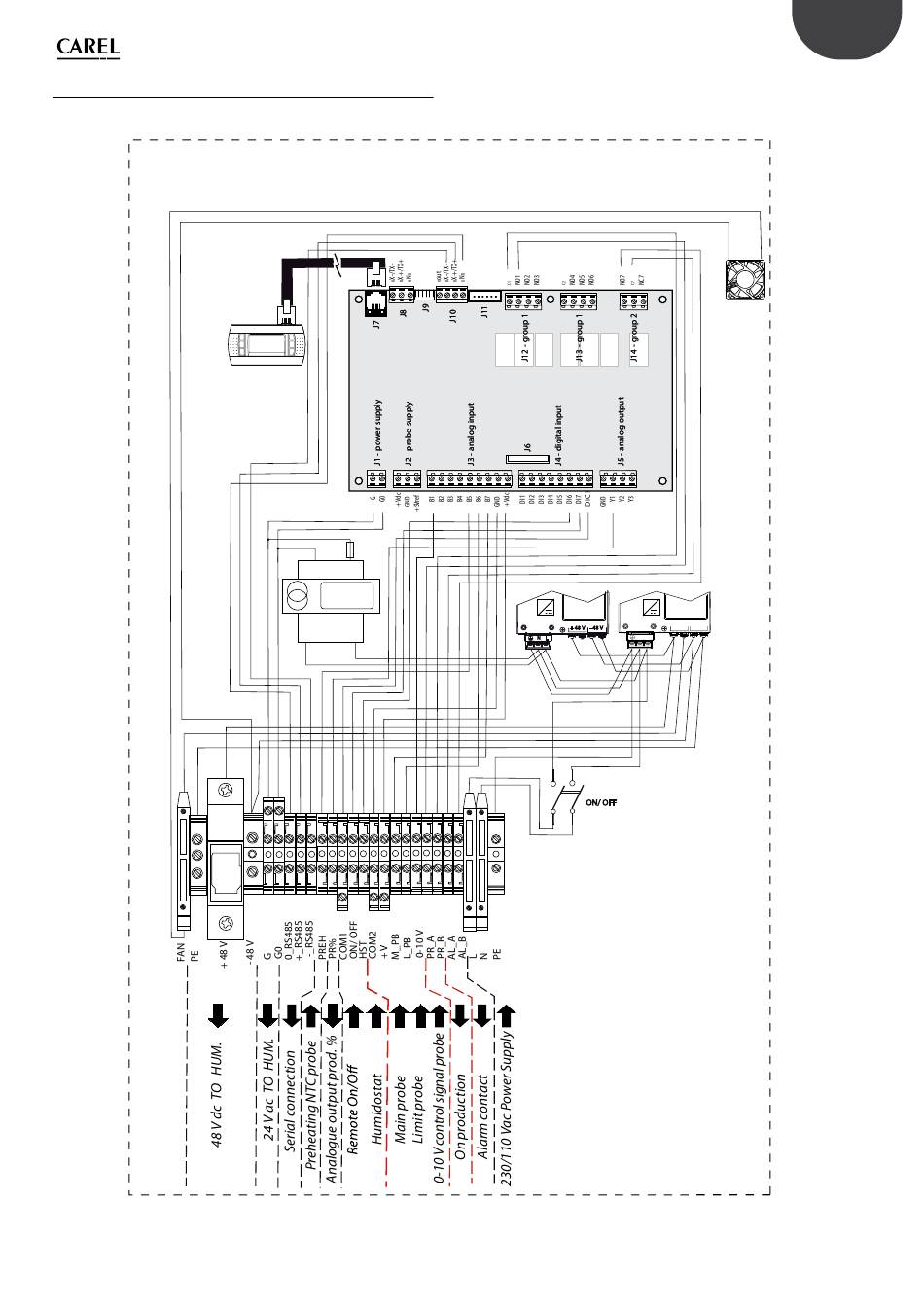

3.6 Schaltplan für Main-Schaltschrank
Fig. 3.m
S90CONN*:
Connection
cable
PGD1*
3,15 A T
YL BL
24 V
PRI: WH BK RD OR
COM: 120 208 240
SEC: BL - YL 24 V 75 VA
50/ 60 Hz CLASS 2
L N
ELECTRICAL PANEL
1~
POWER
SUPPLY
17
"humiSonic ventilation" +0300063DE - rel. 1.4 - 25.10.2022
"MAIN"
FAN
1~
POWER
SUPPLY
+ 48 V - 48 V
L N
POWER
SUPPLY
