zu erhalten. Das Wasser im Umkehrosmose-System muss periodisch
bewegt werden, um eine übermäßige Mineralsalzablagerung auf den
Membranen zu vermeiden.
Achtung:
•
Dem Wasser dürfen keine Desinfektionsmittel oder
korrosionsverhütenden Verbindungen beigefügt werden (Reizstoffe).
•
Von der Verwendung von Brunnenwasser, Wasser für
Industriegebrauch, Wasser aus Kühlkreisläufen oder allgemein
von chemisch oder bakteriologisch verschmutztem Wasser wird
abgeraten.

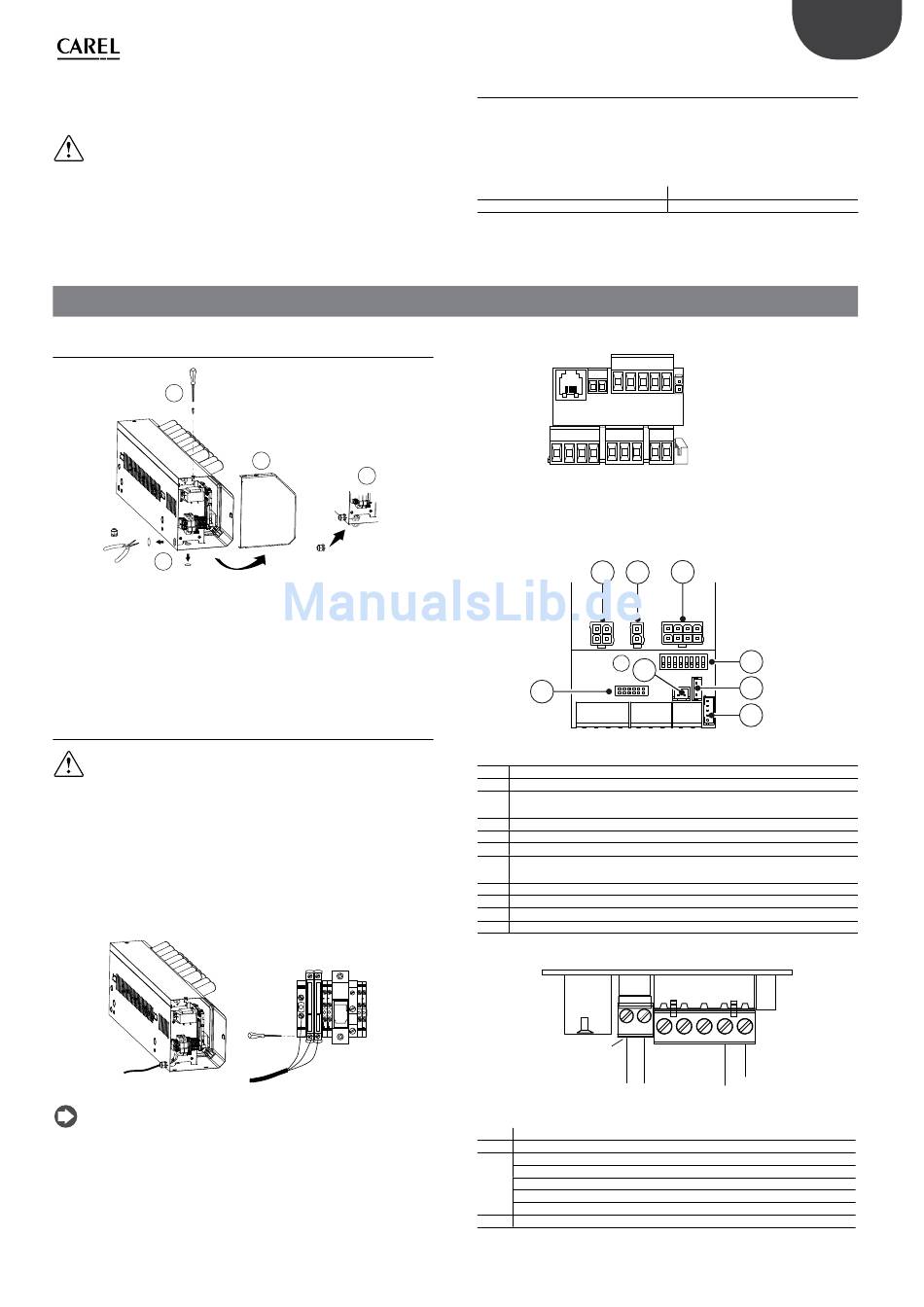

3.1 Stromkabelverlegung

A
C
1.
Die Schraube (A) lockern und das Seitenteil (B) abnehmen.
2.
Für die Montage des Befeuchters an der Wand/auf horizontaler
Halterung den Blechverschluss in der unteren/hinteren Abdeckplatte
(C) mit einer Zange entfernen.
3.
Die Kabelverschraubung (D) montieren.
3.2 Verdrahtungsstellen
Achtung :
•
Vor der Ausführung der elektrischen Anschlüsse muss das Gerät vom
Stromnetz abgetrennt werden.
•
Die Versorgungsspannung muss den Produktetikettdaten des
Ultraschallverneblers entsprechen.
•
Das Gerät darf nicht mit Spannung versorgt werden, wenn es geneigt
ist oder auf dem Kopf steht: Die Piezoelemente könnten dabei
beschädigt werden.
Das Stromkabel durch die Kabelverschraubung führen und an die
Klemmleiste anschließen.
Fig. 3.b
NB: Zur Vermeidung von unerwünschten Interferenzen müssen die
Netzkabel von den Fühlersignalkabeln getrennt gehalten werden.
Die elektronische Steuerplatine von humiSonic besteht aus zwei
Platinen: aus der Hauptplatine (1), die horizontal installiert ist, und einer
Zusatzplatine (2), die vertikal positioniert ist.
3. ELEKTRISCHE ANSCHLÜSSE
B
D
Fig. 3.a
L N
PE
2.6 Abschlämmwasser
Das Abschlämmwasser ist ungiftig und kann deshalb in das normale
Abwassernetz geleitet werden, wie von der EWG-Richtlinie 91/271/EWG
über die Aufbereitung der städtischen Abwässer vorgesehen.
ABSCHLÄMMWASSER
Schnellverbindung
Typische Temperatur °C (°F)
J8 M9
M15
M11
SOTTO/ BOTTOM
HAUPTPLATINE
C
N
M 15
Legende:
A Eingang für Stromversorgung der Platine über Transformator (24V)
B Piezoelementbefehl
C Spannungsversorgung der Ventile (links Abschlämmventil/rechts
Zulaufventil)
D DIP-Schalter für die Konfiguration
E VORBEHALTEN
F Spannungsversorgung für Leds des EIN/AUS-Schalters
G TH-Feuchtefühler-Anschluss (seriell dig. Typ IIC, Code: HYHU000000)
optional
M14 Fern-EIN/AUS (M14.1-M14.2)
M11 Serielle RS4845-Schnittstelle (M11)
M15 Spannungsversorgung der vorderen Ventilatoren
N Anschluss der Zusatzplatine
ZUSATZPLATINE
J8
tLan
Tx/Rx GND
J8 tLan-Bedienteilverbindung (optional)
M9 Serieller AUX-tLAN-Stecker
M10 M10.1 - + proportionales Steuersignal/Fühler/Feuchteregler
M10.2 - GND Bezugspotenzial für Signal
M10.3 - +21 Vdc für die Spannungsversorgung der aktiven Fühler
M10.4 - Alarmrelais - NC
M10.5 - Alarmrelais - NO
J17 Vorbehalten
11 Direct version for room applic. +0300062FD - rel. 1.1 - 16.11.2017
Außendurchmesser: Ø 8 mm (0,32")
1...40 (33.8...104)
M10
J17
SCHEDA/BOARD
2
SCHEDA/BOARD
1
M14
Fig. 3.c
A B
G
G0
D
E
F
G
M 11 M 14
Fig. 3.d
M9
M10
J17
1 2 3 4 5
NO
COMMON
Fig. 3.e
GER
Tab. 3.g
