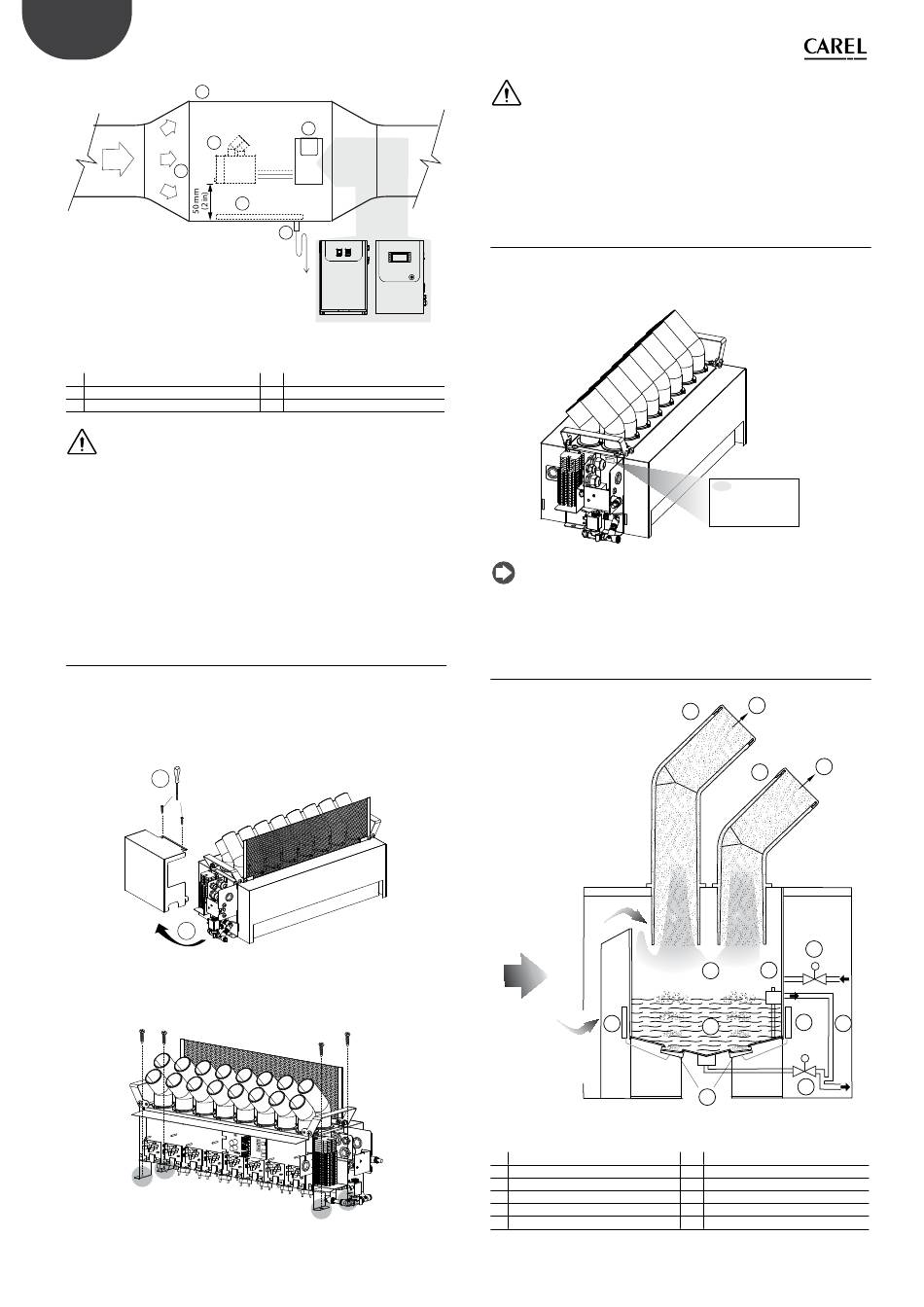

GER
1
2
4
Legende
1 Luftkanal aus rostfreiem Stahl
2 Vernebler
3 Externer Schaltschrank
ACHTUNG:
1. Die Installationsposition so wählen, dass der Luftstrom den
Wassernebel gleichmäßig absorbieren kann.
2. Sicherstellen, dass die Montagefläche das Gewicht des Gerätes
aushält.
Der Vernebler darf nur während des Betriebs des Ventilators des
Luftbehandlungsgerätes aktiviert werden (Produktion von Wassernebel).
Die Wassernebelproduktion DARF NIE ohne vorhandenen Luftstrom
im Luftkanal aktiviert werden: Dies könnte das Gerät oder Geräteteile
beschädigen.

1.7 Montage

Die Montage des Gerätes muss auf einer horizontalen Halterung erfolgen.
Die korrekte Positionierung muss mit einer Wasserwaage überprüft
werden.
Verfahren:
1. Die Schrauben (A) lockern und das rechte Seitenteil (B) abnehmen.
A
B
2. Den Vernebler mit den Befestigungsvorrichtungen rechts und links
auf der horizontaler Halterung befestigen.
"humiSonic ventilation" +0300063DE - rel. 1.4 - 25.10.2022
V: 1.5 - 3 m/s
3
5
6
basic panel
complete panel
Fig. 1.c
4
Luftstrom
5
Kondensatauffangbehälter
6
Siphon
Fig. 1.d
Fig. 1.e
ACHTUNG:
1.
Den Vernebler horizontal installieren. Seine Position mit einer
Wasserwaage überprüfen. Damit werden fehlerhafte Messungen
des Standsensors vermieden.
2.
Das Gerät so befestigen, dass es sich während des Betriebs nicht
bewegen kann.

1.8 Produktdatenschild

Die Befeuchter sind anhand des Verpackungsetiketts und des
Produktdatenschildes identifizierbar (zugänglich nach der Abnahme des
Seitenteils).
NB: Abgeänderte, entfernte, fehlende Datenschilder oder alles, was
eine nicht sichere Identifizierung des Produktes erlaubt, erschweren
jegliche Art von Installations- und Wartungsarbeiten.

1.9 Betriebsdiagramm

air
flow
9
Legende
1 Wassernebel
2 Verteiler
3 Vernebelungskammer
4 Zulaufventil
5 Überlaufleitung
6 Abschlämmventil
8
04-Nov-2014
Date
A0002066 Rev.2.0
S.N.
UU1%D%0000
Code
Fig. 1.f
1
2
1
2
4
7
3
M
9
8
M
6
10
Fig. 1.g
7
Schwimmer-Füllstandsensor
8
Tank
9
Treiber
10 Piezoelement
