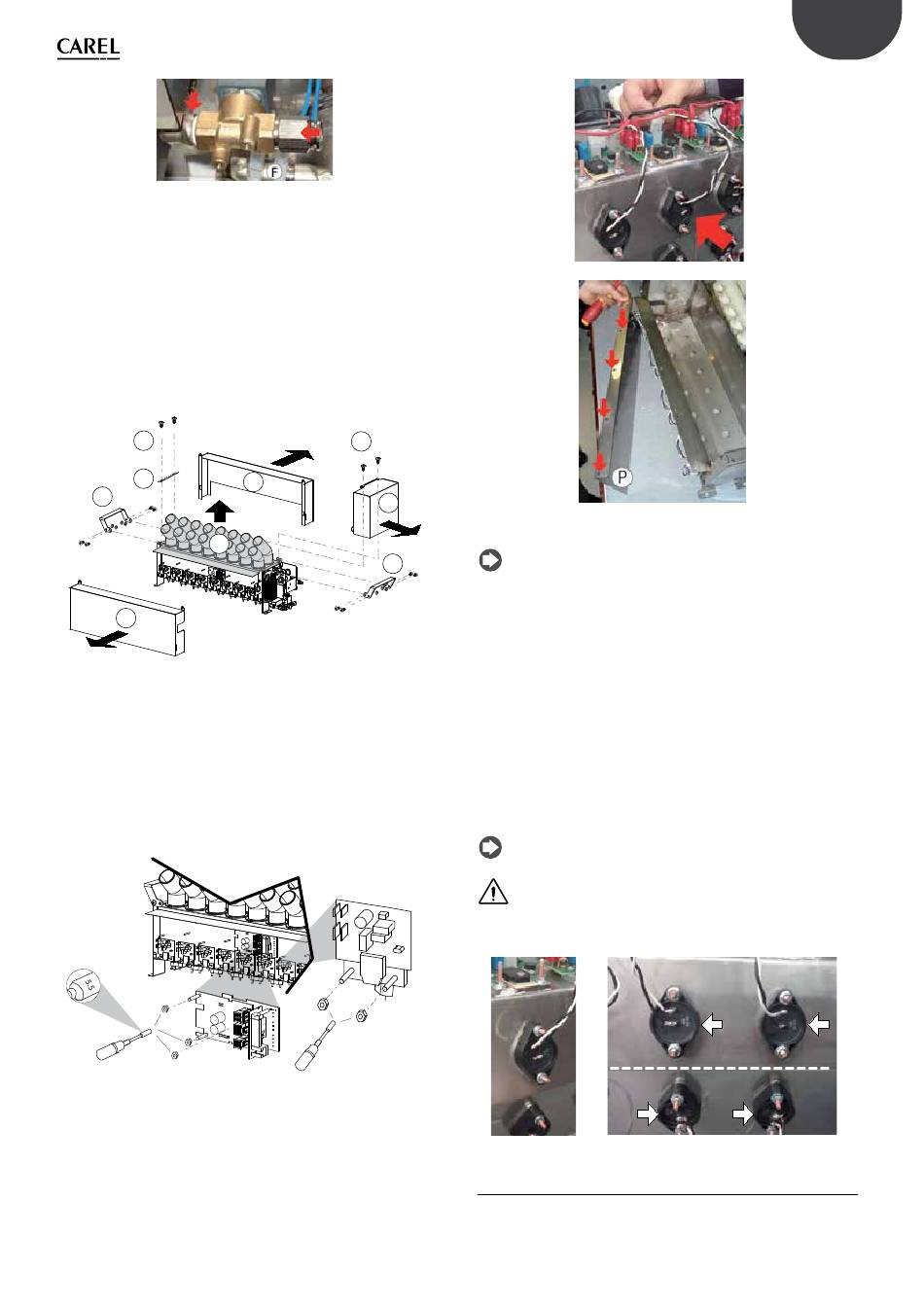

Fig. 10.f
2.
Die Stromstecker entfernen; die Leitungen aus den Federanschlüssen
abziehen und die Baugruppe (F) abnehmen: Kniestück, Zulaufventil,
Verbindungsstück.
Demontage der Vorder- und Rückenteile (für den Zugriff auf die
vorderen Treiberkarten und auf den Tank)
Nach der Entfernung der Abdeckung (C) con der Klemmleiste, an der
linken Seite:
1.
die Schrauben (V) an der der Halterung (S) entfernen.
2. Die Bolzen/Muttern an den Griffen (M) entfernen.
3.
Das Vorderteil (G) und das Rückenteil (H) ausbauen.
4.
Das Kopfteil (D) und die Verteiler anheben, um auf den Tank
zuzugreifen.
V
S
M
D
G
Fig. 10.g
Verteiler
Die Verteiler sind nur in der oberen Abdeckplatte eingebaut. Nach dem
Ausbau d
Steuerplatine und vordere Treiberkarten
Das Vorderteil (G) abnehmen, wie im vorhergehenden Absatz beschrieben.
1. Die Stromkabel von der Steuerkarte/Treiberkarte abtrennen.
2. Die Befestigungsmuttern lockern und mit einem Steckschlüssel
abnehmen.
Hintere Treiberkarte
1. Die Schrauben lockern und die Schutzabdeckung (P) entfernen, um
auf die hinteren Treiberkarten zuzugreifen.
2. Die hinteren Treiberkarten wie die vorderen Treiberkarten ausbauen.
V
H
C
M
Piezoelement
NB: Die Vernebelungskapazität des Piezoelements nimmt mit seiner
Verwendung graduell ab. Er muss nach rund 10.000 Betriebsstunden
ausgetauscht werden (abhängig von der Wasserqualität), auch wenn der
Vernebler weiterarbeiten kann, solange die effektive Kapazität die
Vernebelungsanforderungen erfüllt.
Für den Ausbau des Piezoelements:
1. Den Körper des Ultraschallverneblers auf den Kopf stellen und das
auszuwechselnde Piezoelement ausfindig machen.
2.
Die Stromkabelklemme von der angeschlossenen Treiberkarte
abnehmen.
3. Die Befestigungsmuttern mit einem Steckschlüssel (5,5) lockern, das
Piezoelement entfernen und auswechseln.
4.
Für den erneuten Einbau des Piezoelements auf die weiße Schrift
(Pfeil) achten: Für die obere Piezoelementreihe befindet sich die
Schrift rechts, für die untere Piezoelementreihe befindet sich
die Schrift links. Die Schrift des Piezoelements muss wie bei den
benachbarten Piezoelementen positioniert sein.
NB: Das Drehmoment der Muttern, die das Piezoelement in Position
halten, muss 8 ± 0,5 kg cm betragen.
ACHTUNG: Wird das Piezoelement um 180 ° gedreht montiert,
führt die falsche Montage zu einer reduzierten Wassernebelproduktion
und zu einer potenziellen Funktionsstörung des Verneblers .
Fig. 10.j

10.8 Reinigung des Tanks

Wie vorher beschrieben die Seitenteile und das Kopfteil mit den Verteilern
abnehmen. Für die Reinigung des Tanks eine weiche Bürste verwenden.
41
