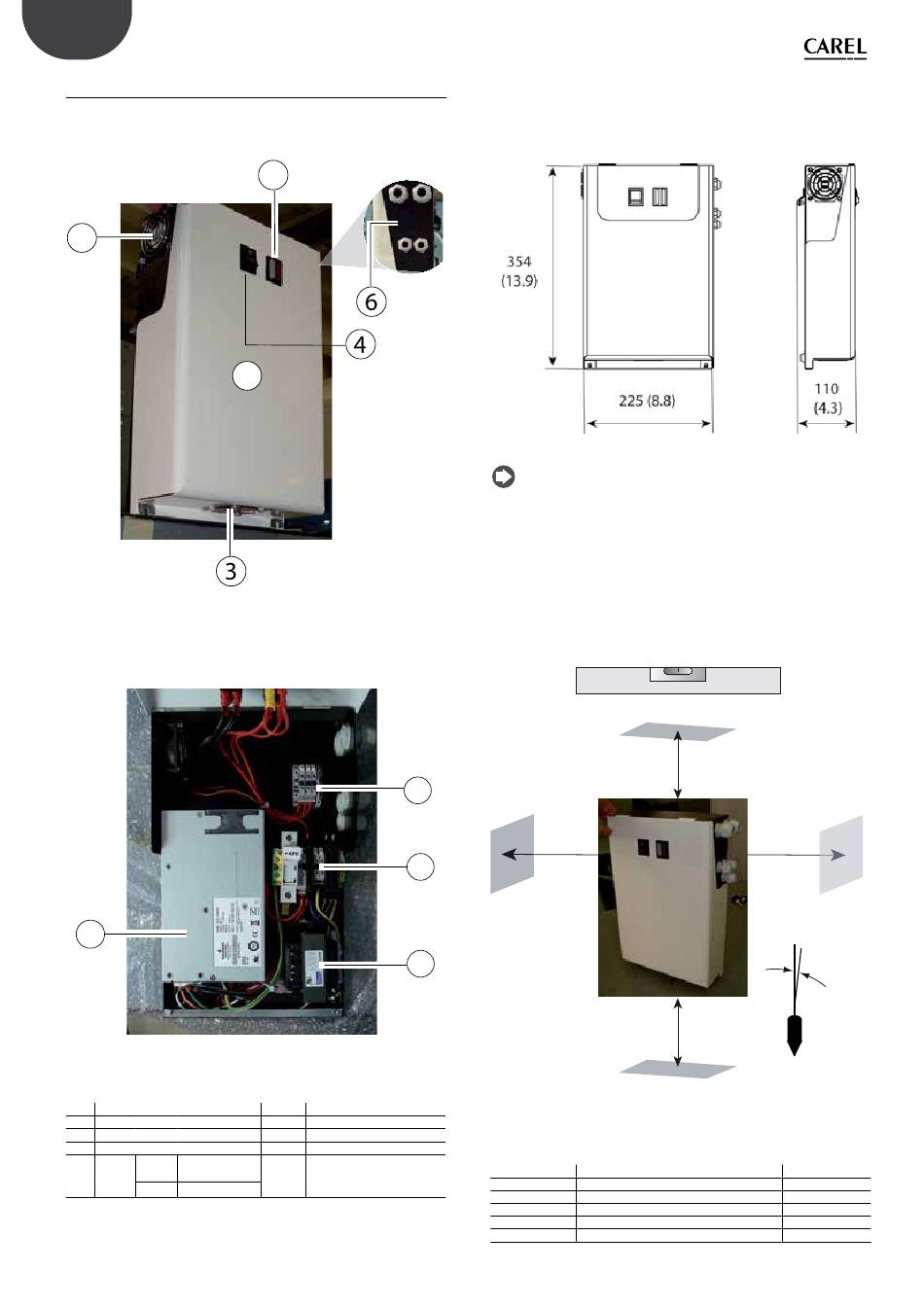

3.3 Secondary-Schaltschrank

STRUKTUR
1
10
Legende
1 Fortluftventilator
2 Abdeckung
3 Saugluft
4 EIN/AUS-Schalter
LEDs BLAU Spannungsver-
sorgung
5
ROT Alarm
"humiSonic ventilation" +0300063DE - rel. 1.4 - 25.10.2022
AUSSEN
5
2
Fig. 3.d
INNER
Fig. 3.e
6 Kabelverschraubung
7 LED-Klemmleiste
8 Hauptklemmleiste
9 Transformator
10 Netzteil
ABMESSUNGEN - mm (in)
NB: Für die Abmessungen des Codes UQ18B% siehe die Werte im Absatz
3.5 des Main-Schaltschranks:
POSITIONIERUNG
Der Schaltschrank ist für die Wandmontage ausgelegt. Er ist mit
Zwangsventilation zur Kühlung ausgestattet. Siehe die Abbildung für
die Mindestabstände in mm (in) für einen ausreichenden Luftstrom und
genügend Lufterneuerung im Schaltschrank.
7
≥ 500
(19.7")
8
9
GEWICHT
UQ05B10000 Secondary-Schaltschrank 300 W -110 V
UQ05BD0000 Secondary-Schaltschrank 300 W -230 V
UQ09B10000 Secondary-Schaltschrank 600 W -110 V
UQ09BD0000 Secondary-Schaltschrank 600 W -230 V
UQ18B10000 Secondary-Schaltschrank 1200 W -110 V 11,9 Kg / 26,2 lbs
UQ18BD0000 Secondary-Schaltschrank 1200 W -230 V 11,9 Kg / 26,2 lbs
14
Fig. 3.f
≥ 500
(19.7")
≥ 500
(19.7")
≥ 500
(19.7")
Fig. 3.g
6,5 Kg /14,3 lbs
<0,5°
Level
7 Kg / 15,4 lbs
9 Kg / 19,8
7 Kg / 15,4 lbs
