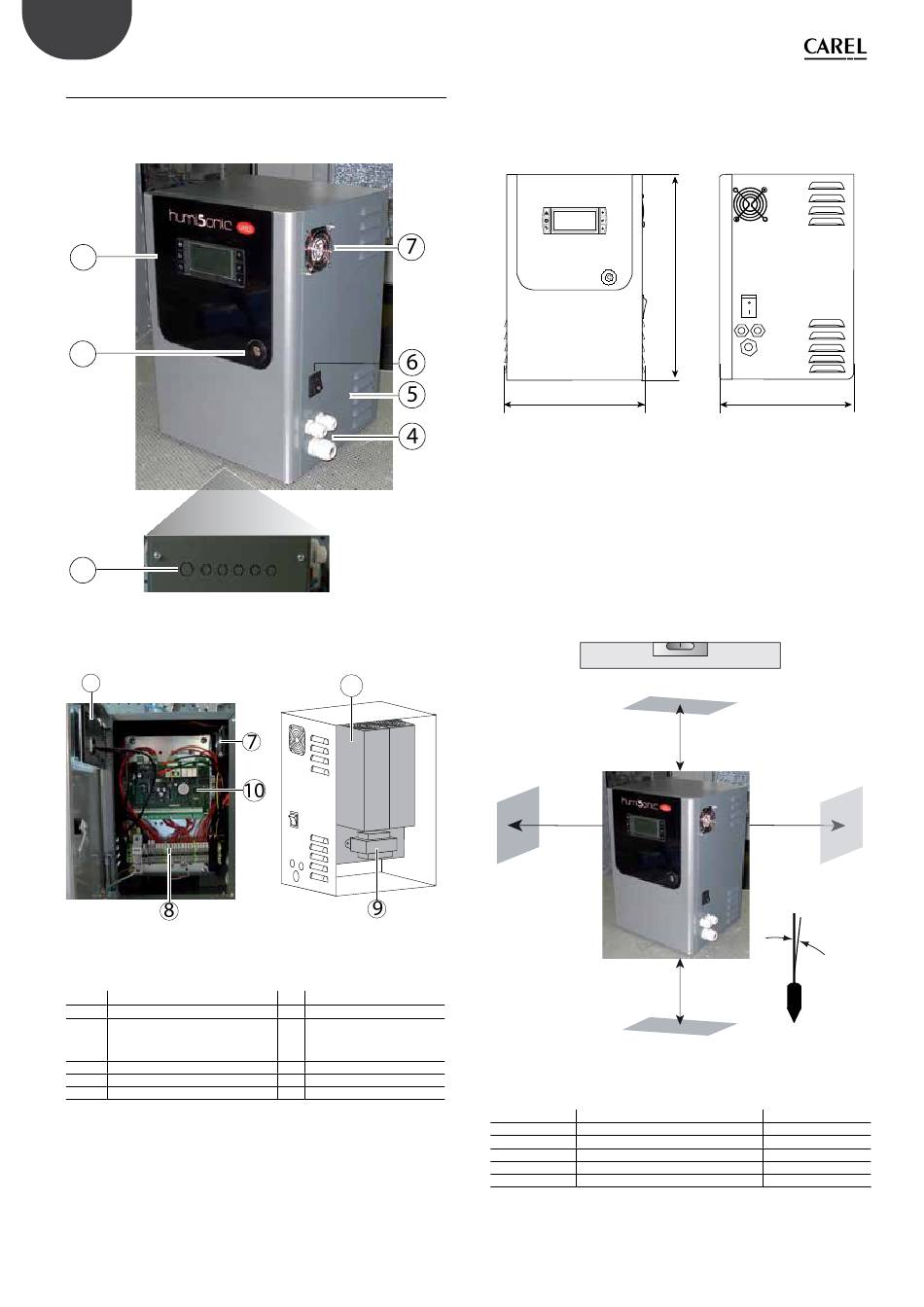

3.5 Main-Schaltschrank

STRUKTUR
1
2
3
1
Legende
Bedienteil
1
2 Abdeckung mit Schloss
Vorbohrungen mit zusätzlichen
3 Kabelverschraubungen
Installateur bereit zu stellen)
4 Kabelverschraubung
5 Saugluftschlitze
6 EIN/AUS-Schalter
"humiSonic ventilation" +0300063DE - rel. 1.4 - 25.10.2022
AUSSEN
Fig. 3.i
INNER
11
Fig. 3.j
7 Fortluftventilator
8 Klemmleiste
9 Transformator
(vom
10 Steuerplatine
11 Netzteil
ABMESSUNGEN ABMESSUNGEN - mm (in)
262 (10.3)
POSITIONIERUNG
Der Schaltschrank ist für die Wandmontage ausgelegt. Er ist mit
Zwangsventilation zur Kühlung ausgestattet. Siehe die Abbildung für
die Mindestabstände in mm (in) für einen ausreichenden Luftstrom und
genügend Lufterneuerung im Schaltschrank.
≥ 500
(19.7")
≥ 500
(19.7")
≥ 500
(19.7")
GEWICHT
UQ05C10000 Main-Schaltschrank 300 W -110 V
UQ05CD0000 Main-Schaltschrank 300 W -230 V
UQ09C10000 Main-Schaltschrank 600 W -110 V
UQ09CD0000 Main-Schaltschrank 600 W -230 V
UQ18C10000 Main-Schaltschrank 1200 W -110 V
UQ18CD0000 Main-Schaltschrank 1200 W -230 V
16
361
(14.2)
252 (9.9)
Fig. 3.k
≥ 500
(19.7")
<0,5°
Level
Fig. 3.l
9,5 Kg / 20,9 lbs
9,5 Kg / 20,9 lbs
9 Kg / 19,8 lbs
10 Kg / 22 lbs
11,5 Kg / 25,4 lbs
11,5 Kg / 25,4 lbs
