8
|
Webinterface

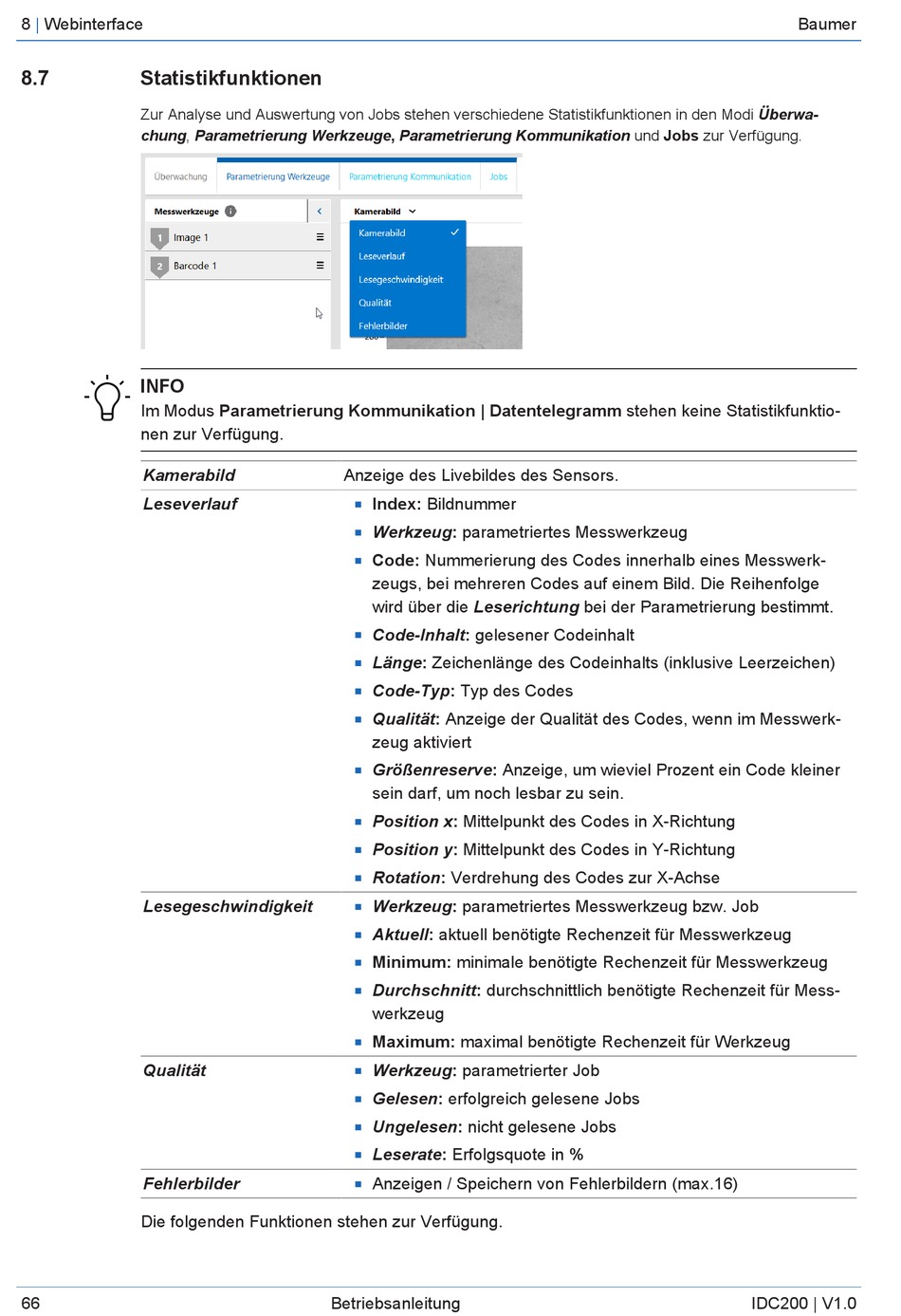

8.7
Statistikfunktionen
Zur Analyse und Auswertung von Jobs stehen verschiedene Statistikfunktionen in den Modi Überwa-
chung, Parametrierung Werkzeuge, Parametrierung Kommunikation und Jobs zur Verfügung.
INFO
Im Modus Parametrierung Kommunikation | Datentelegramm stehen keine Statistikfunktio-
nen zur Verfügung.
Kamerabild
Leseverlauf
Lesegeschwindigkeit
Qualität
Fehlerbilder
Die folgenden Funktionen stehen zur Verfügung.
66
Anzeige des Livebildes des Sensors.
Index: Bildnummer
n
Werkzeug: parametriertes Messwerkzeug
n
Code: Nummerierung des Codes innerhalb eines Messwerk-
n
zeugs, bei mehreren Codes auf einem Bild. Die Reihenfolge
wird über die Leserichtung bei der Parametrierung bestimmt.
Code-Inhalt: gelesener Codeinhalt
n
Länge: Zeichenlänge des Codeinhalts (inklusive Leerzeichen)
n
Code-Typ: Typ des Codes
n
Qualität: Anzeige der Qualität des Codes, wenn im Messwerk-
n
zeug aktiviert
Größenreserve: Anzeige, um wieviel Prozent ein Code kleiner
n
sein darf, um noch lesbar zu sein.
Position x: Mittelpunkt des Codes in X-Richtung
n
Position y: Mittelpunkt des Codes in Y-Richtung
n
Rotation: Verdrehung des Codes zur X-Achse
n
Werkzeug: parametriertes Messwerkzeug bzw. Job
n
Aktuell: aktuell benötigte Rechenzeit für Messwerkzeug
n
Minimum: minimale benötigte Rechenzeit für Messwerkzeug
n
Durchschnitt: durchschnittlich benötigte Rechenzeit für Mess-
n
werkzeug
Maximum: maximal benötigte Rechenzeit für Werkzeug
n
Werkzeug: parametrierter Job
n
Gelesen: erfolgreich gelesene Jobs
n
Ungelesen: nicht gelesene Jobs
n
Leserate: Erfolgsquote in %
n
Anzeigen / Speichern von Fehlerbildern (max.16)
n
Betriebsanleitung
Baumer
IDC200 | V1.0
