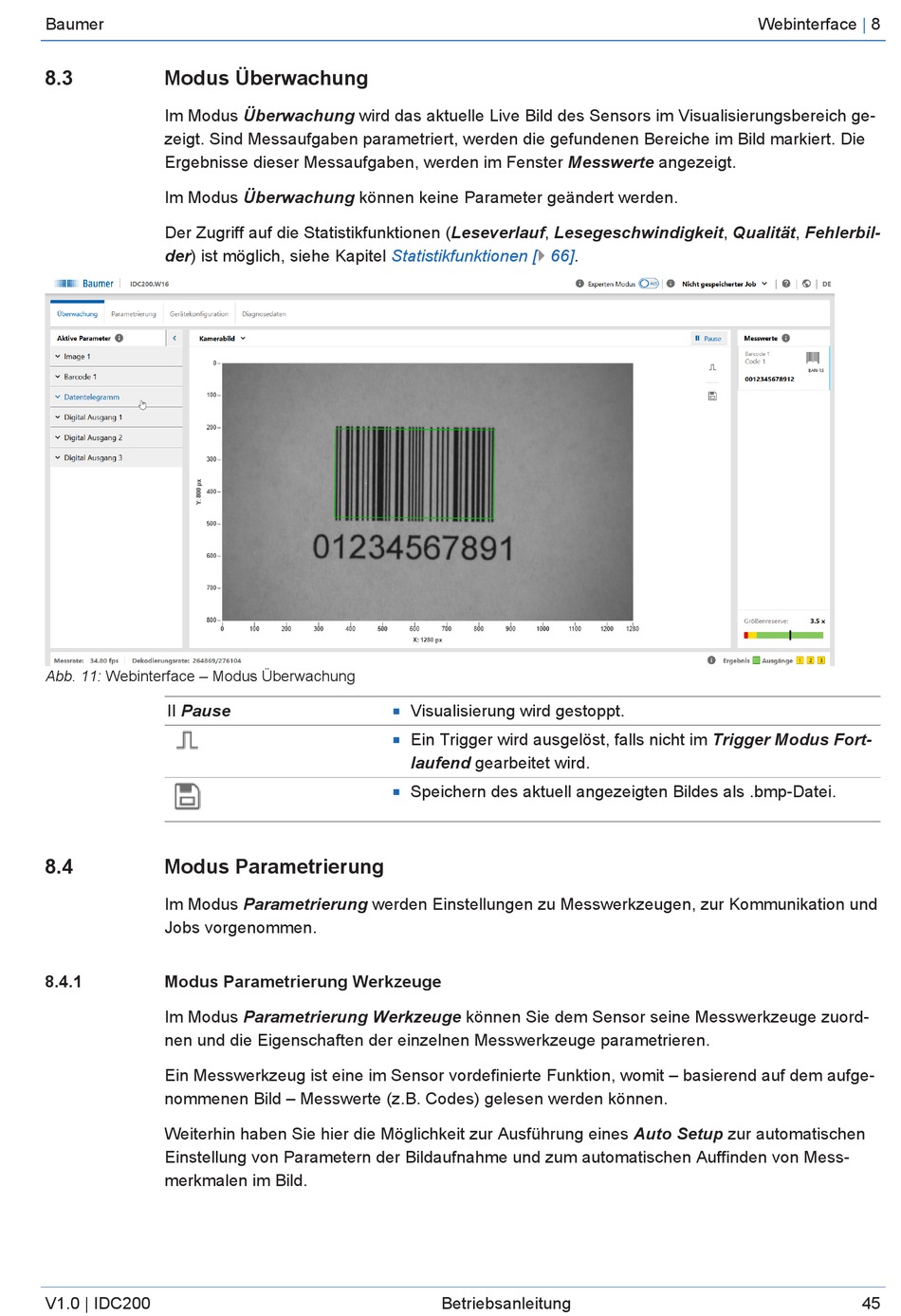

8.3
Modus Überwachung
Im Modus Überwachung wird das aktuelle Live Bild des Sensors im Visualisierungsbereich ge-
zeigt. Sind Messaufgaben parametriert, werden die gefundenen Bereiche im Bild markiert. Die
Ergebnisse dieser Messaufgaben, werden im Fenster Messwerte angezeigt.
Im Modus Überwachung können keine Parameter geändert werden.
Der Zugriff auf die Statistikfunktionen (Leseverlauf, Lesegeschwindigkeit, Qualität, Fehlerbil-
der) ist möglich, siehe Kapitel
Abb. 11: Webinterface – Modus Überwachung
II Pause
8.4
Modus Parametrierung
Im Modus Parametrierung werden Einstellungen zu Messwerkzeugen, zur Kommunikation und
Jobs vorgenommen.
8.4.1
Modus Parametrierung Werkzeuge
Im Modus Parametrierung Werkzeuge können Sie dem Sensor seine Messwerkzeuge zuord-
nen und die Eigenschaften der einzelnen Messwerkzeuge parametrieren.
Ein Messwerkzeug ist eine im Sensor vordefinierte Funktion, womit – basierend auf dem aufge-
nommenen Bild – Messwerte (z.B. Codes) gelesen werden können.
Weiterhin haben Sie hier die Möglichkeit zur Ausführung eines Auto Setup zur automatischen
Einstellung von Parametern der Bildaufnahme und zum automatischen Auffinden von Mess-
merkmalen im Bild.
V1.0 | IDC200
Statistikfunktionen
[} 66].
Visualisierung wird gestoppt.
n
Ein Trigger wird ausgelöst, falls nicht im Trigger Modus Fort-
n
laufend gearbeitet wird.
Speichern des aktuell angezeigten Bildes als .bmp-Datei.
n
Betriebsanleitung
Webinterface
|
