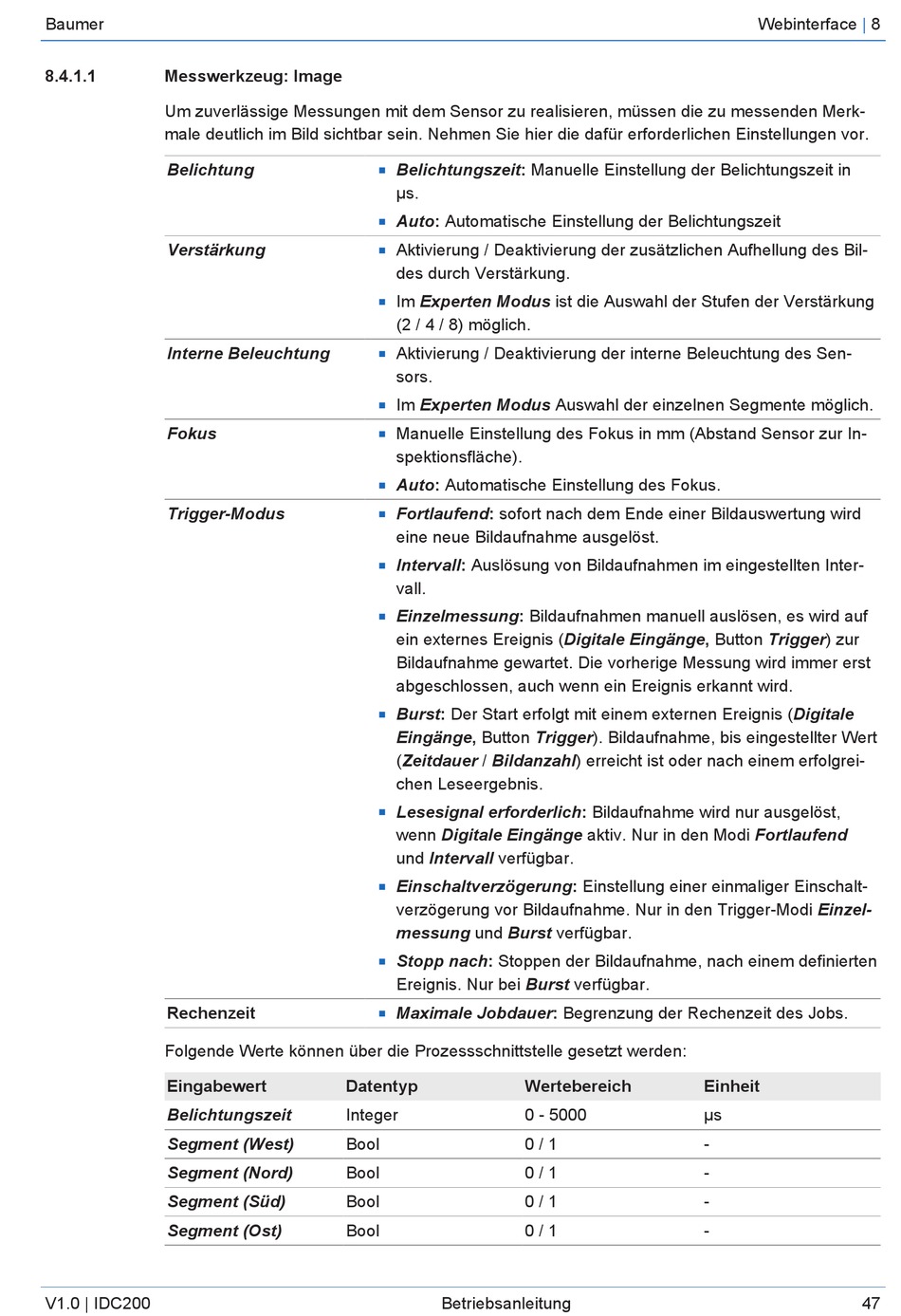

8.4.1.1
Messwerkzeug: Image
Um zuverlässige Messungen mit dem Sensor zu realisieren, müssen die zu messenden Merk-
male deutlich im Bild sichtbar sein. Nehmen Sie hier die dafür erforderlichen Einstellungen vor.
Belichtung
Verstärkung
Interne Beleuchtung
Fokus
Trigger-Modus
Rechenzeit
Folgende Werte können über die Prozessschnittstelle gesetzt werden:
Eingabewert
Belichtungszeit
Segment (West)
Segment (Nord)
Segment (Süd)
Segment (Ost)
V1.0 | IDC200
Belichtungszeit: Manuelle Einstellung der Belichtungszeit in
n
µs.
Auto: Automatische Einstellung der Belichtungszeit
n
Aktivierung / Deaktivierung der zusätzlichen Aufhellung des Bil-
n
des durch Verstärkung.
Im Experten Modus ist die Auswahl der Stufen der Verstärkung
n
(2 / 4 / 8) möglich.
Aktivierung / Deaktivierung der interne Beleuchtung des Sen-
n
sors.
Im Experten Modus Auswahl der einzelnen Segmente möglich.
n
Manuelle Einstellung des Fokus in mm (Abstand Sensor zur In-
n
spektionsfläche).
Auto: Automatische Einstellung des Fokus.
n
Fortlaufend: sofort nach dem Ende einer Bildauswertung wird
n
eine neue Bildaufnahme ausgelöst.
Intervall: Auslösung von Bildaufnahmen im eingestellten Inter-
n
vall.
Einzelmessung: Bildaufnahmen manuell auslösen, es wird auf
n
ein externes Ereignis (Digitale Eingänge, Button Trigger) zur
Bildaufnahme gewartet. Die vorherige Messung wird immer erst
abgeschlossen, auch wenn ein Ereignis erkannt wird.
Burst: Der Start erfolgt mit einem externen Ereignis (Digitale
n
Eingänge, Button Trigger). Bildaufnahme, bis eingestellter Wert
(Zeitdauer / Bildanzahl) erreicht ist oder nach einem erfolgrei-
chen Leseergebnis.
Lesesignal erforderlich: Bildaufnahme wird nur ausgelöst,
n
wenn Digitale Eingänge aktiv. Nur in den Modi Fortlaufend
und Intervall verfügbar.
Einschaltverzögerung: Einstellung einer einmaliger Einschalt-
n
verzögerung vor Bildaufnahme. Nur in den Trigger-Modi Einzel-
messung und Burst verfügbar.
Stopp nach: Stoppen der Bildaufnahme, nach einem definierten
n
Ereignis. Nur bei Burst verfügbar.
Maximale Jobdauer: Begrenzung der Rechenzeit des Jobs.
n
Datentyp
Integer
Bool
Bool
Bool
Bool
Betriebsanleitung
Wertebereich
0 - 5000
0 / 1
0 / 1
0 / 1
0 / 1
Webinterface
|
8
Einheit
µs
-
-
-
-
47
