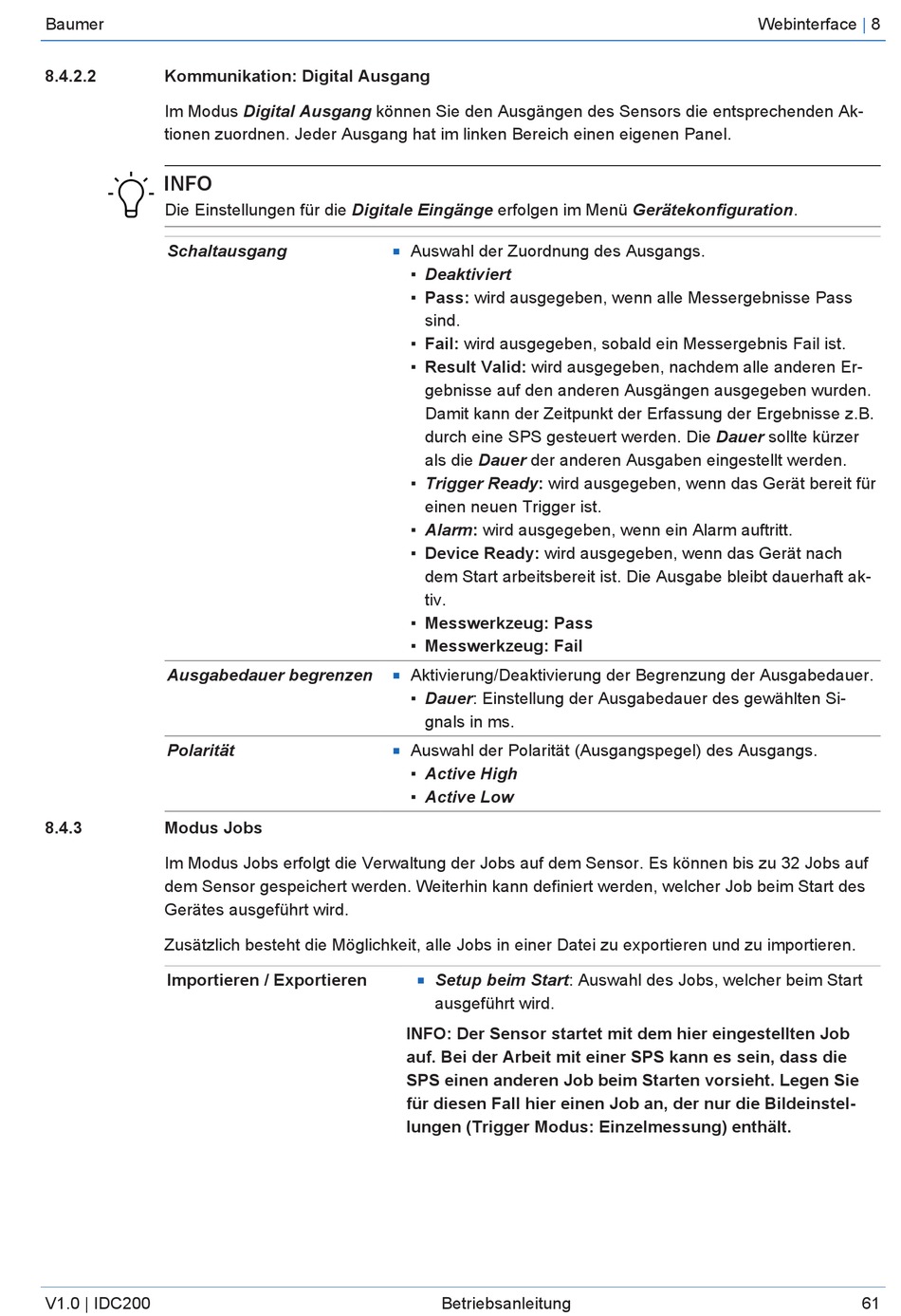

8.4.2.2
Kommunikation: Digital Ausgang
Im Modus Digital Ausgang können Sie den Ausgängen des Sensors die entsprechenden Ak-
tionen zuordnen. Jeder Ausgang hat im linken Bereich einen eigenen Panel.
INFO
Die Einstellungen für die Digitale Eingänge erfolgen im Menü Gerätekonfiguration.
Schaltausgang
Ausgabedauer begrenzen
Polarität
8.4.3
Modus Jobs
Im Modus Jobs erfolgt die Verwaltung der Jobs auf dem Sensor. Es können bis zu 32 Jobs auf
dem Sensor gespeichert werden. Weiterhin kann definiert werden, welcher Job beim Start des
Gerätes ausgeführt wird.
Zusätzlich besteht die Möglichkeit, alle Jobs in einer Datei zu exportieren und zu importieren.
Importieren / Exportieren
V1.0 | IDC200
Auswahl der Zuordnung des Ausgangs.
n
▪ Deaktiviert
▪ Pass: wird ausgegeben, wenn alle Messergebnisse Pass
sind.
▪ Fail: wird ausgegeben, sobald ein Messergebnis Fail ist.
▪ Result Valid: wird ausgegeben, nachdem alle anderen Er-
gebnisse auf den anderen Ausgängen ausgegeben wurden.
Damit kann der Zeitpunkt der Erfassung der Ergebnisse z.B.
durch eine SPS gesteuert werden. Die Dauer sollte kürzer
als die Dauer der anderen Ausgaben eingestellt werden.
▪ Trigger Ready: wird ausgegeben, wenn das Gerät bereit für
einen neuen Trigger ist.
▪ Alarm: wird ausgegeben, wenn ein Alarm auftritt.
▪ Device Ready: wird ausgegeben, wenn das Gerät nach
dem Start arbeitsbereit ist. Die Ausgabe bleibt dauerhaft ak-
tiv.
▪ Messwerkzeug: Pass
▪ Messwerkzeug: Fail
Aktivierung/Deaktivierung der Begrenzung der Ausgabedauer.
n
▪ Dauer: Einstellung der Ausgabedauer des gewählten Si-
gnals in ms.
Auswahl der Polarität (Ausgangspegel) des Ausgangs.
n
▪ Active High
▪ Active Low
Setup beim Start: Auswahl des Jobs, welcher beim Start
n
ausgeführt wird.
INFO: Der Sensor startet mit dem hier eingestellten Job
auf. Bei der Arbeit mit einer SPS kann es sein, dass die
SPS einen anderen Job beim Starten vorsieht. Legen Sie
für diesen Fall hier einen Job an, der nur die Bildeinstel-
lungen (Trigger Modus: Einzelmessung) enthält.
