Baumer

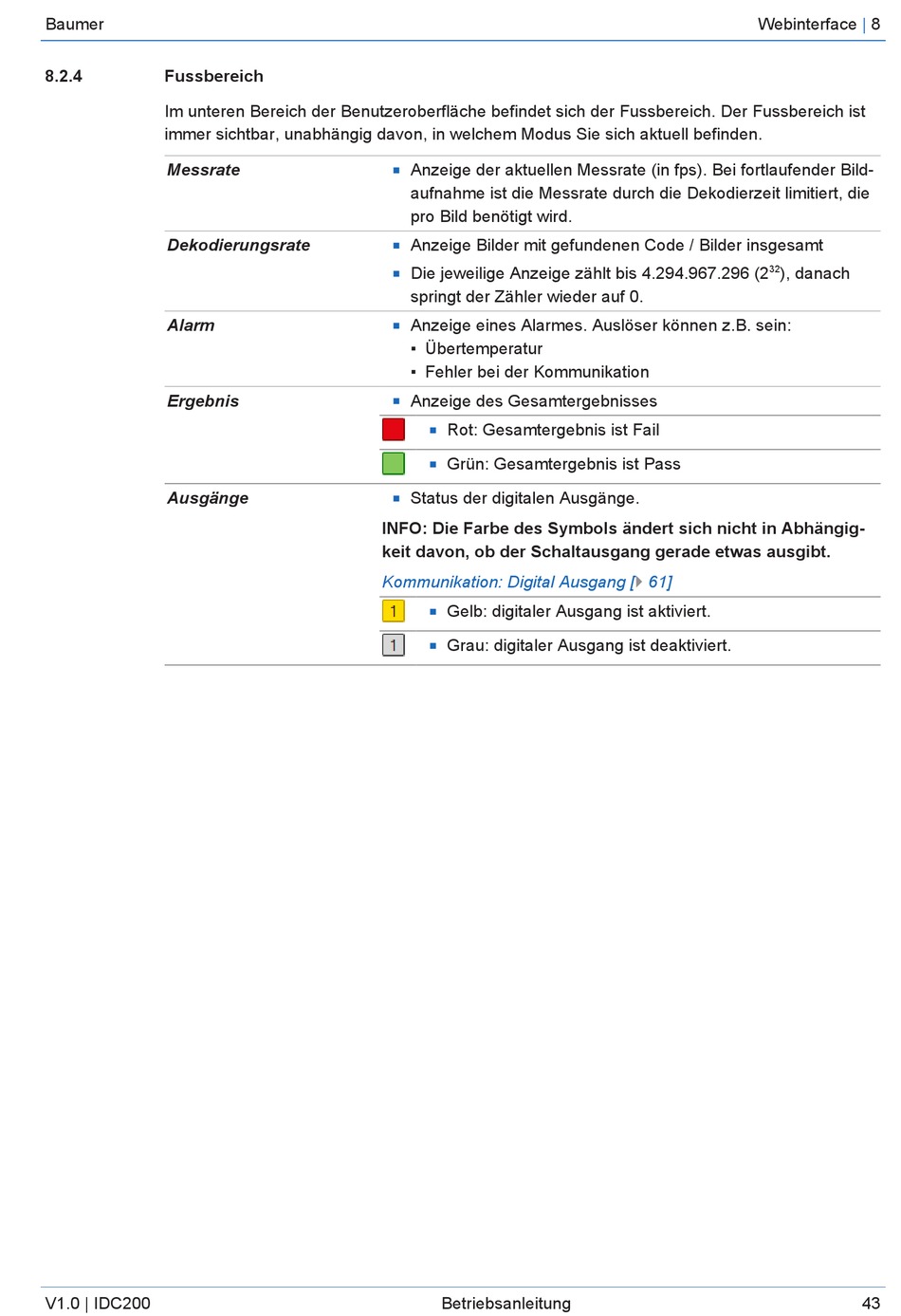

8.2.4
Fussbereich
Im unteren Bereich der Benutzeroberfläche befindet sich der Fussbereich. Der Fussbereich ist
immer sichtbar, unabhängig davon, in welchem Modus Sie sich aktuell befinden.
Messrate
Dekodierungsrate
Alarm
Ergebnis
Ausgänge
V1.0 | IDC200
Anzeige der aktuellen Messrate (in fps). Bei fortlaufender Bild-
n
aufnahme ist die Messrate durch die Dekodierzeit limitiert, die
pro Bild benötigt wird.
Anzeige Bilder mit gefundenen Code / Bilder insgesamt
n
Die jeweilige Anzeige zählt bis 4.294.967.296 (2
n
springt der Zähler wieder auf 0.
Anzeige eines Alarmes. Auslöser können z.B. sein:
n
▪ Übertemperatur
▪ Fehler bei der Kommunikation
Anzeige des Gesamtergebnisses
n
Rot: Gesamtergebnis ist Fail
n
Grün: Gesamtergebnis ist Pass
n
Status der digitalen Ausgänge.
n
INFO: Die Farbe des Symbols ändert sich nicht in Abhängig-
keit davon, ob der Schaltausgang gerade etwas ausgibt.
Kommunikation: Digital Ausgang [} 61]
Gelb: digitaler Ausgang ist aktiviert.
n
Grau: digitaler Ausgang ist deaktiviert.
n
Betriebsanleitung
Webinterface
|
8
32
), danach
43
