Baumer

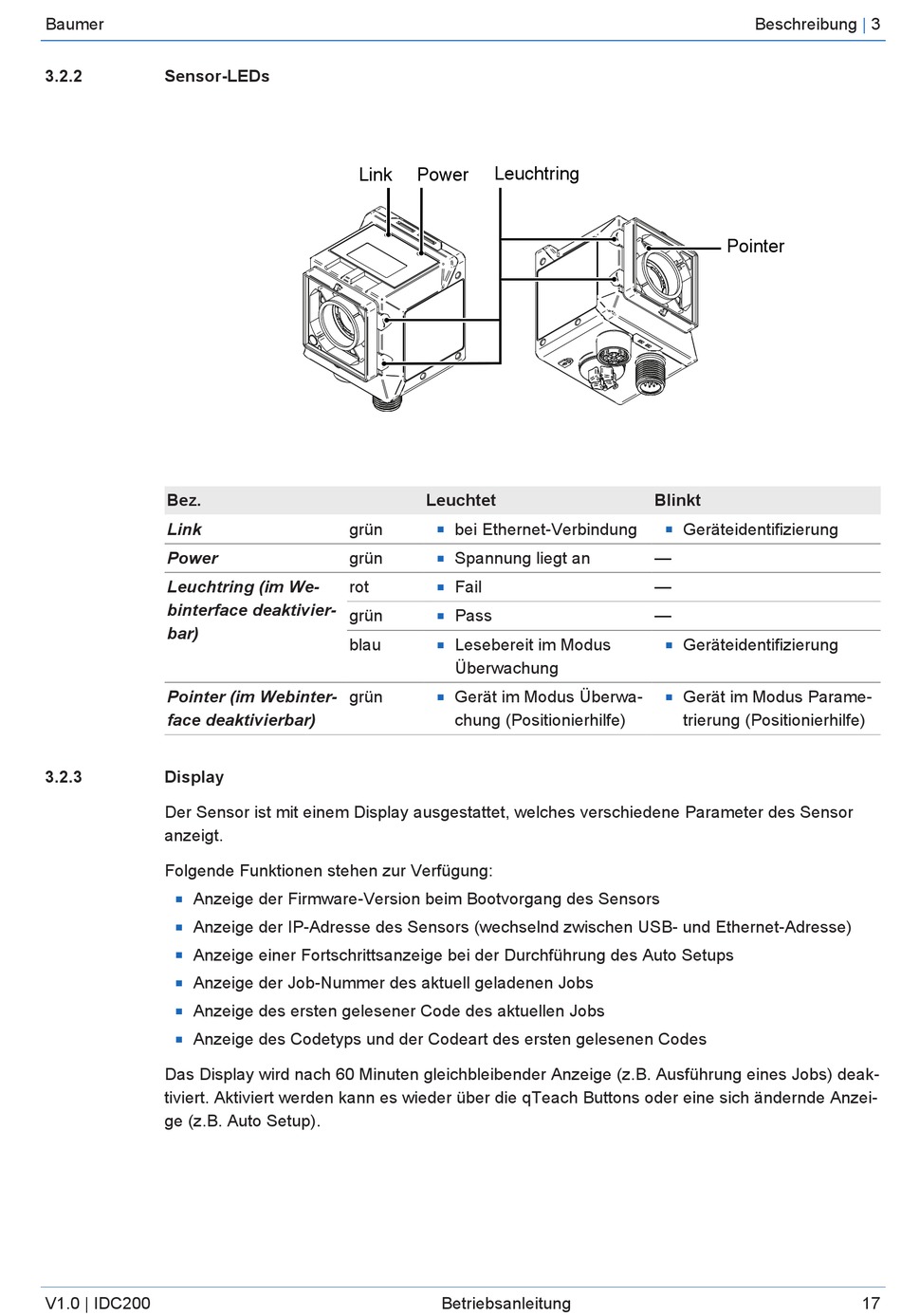

3.2.2
Sensor-LEDs
Bez.
Link
Power
Leuchtring (im We-
binterface deaktivier-
bar)
Pointer (im Webinter-
face deaktivierbar)
3.2.3
Display
Der Sensor ist mit einem Display ausgestattet, welches verschiedene Parameter des Sensor
anzeigt.
Folgende Funktionen stehen zur Verfügung:
Anzeige der Firmware-Version beim Bootvorgang des Sensors
n
Anzeige der IP-Adresse des Sensors (wechselnd zwischen USB- und Ethernet-Adresse)
n
Anzeige einer Fortschrittsanzeige bei der Durchführung des Auto Setups
n
Anzeige der Job-Nummer des aktuell geladenen Jobs
n
Anzeige des ersten gelesener Code des aktuellen Jobs
n
Anzeige des Codetyps und der Codeart des ersten gelesenen Codes
n
Das Display wird nach 60 Minuten gleichbleibender Anzeige (z.B. Ausführung eines Jobs) deak-
tiviert. Aktiviert werden kann es wieder über die qTeach Buttons oder eine sich ändernde Anzei-
ge (z.B. Auto Setup).
V1.0 | IDC200
Leuchtring
Link
Power
Leuchtet
grün
bei Ethernet-Verbindung
n
grün
Spannung liegt an
n
rot
Fail
n
grün
Pass
n
blau
Lesebereit im Modus
n
Überwachung
grün
Gerät im Modus Überwa-
n
chung (Positionierhilfe)
Betriebsanleitung
Beschreibung
Pointer
Blinkt
Geräteidentifizierung
n
—
—
—
Geräteidentifizierung
n
Gerät im Modus Parame-
n
trierung (Positionierhilfe)
|
3
17
