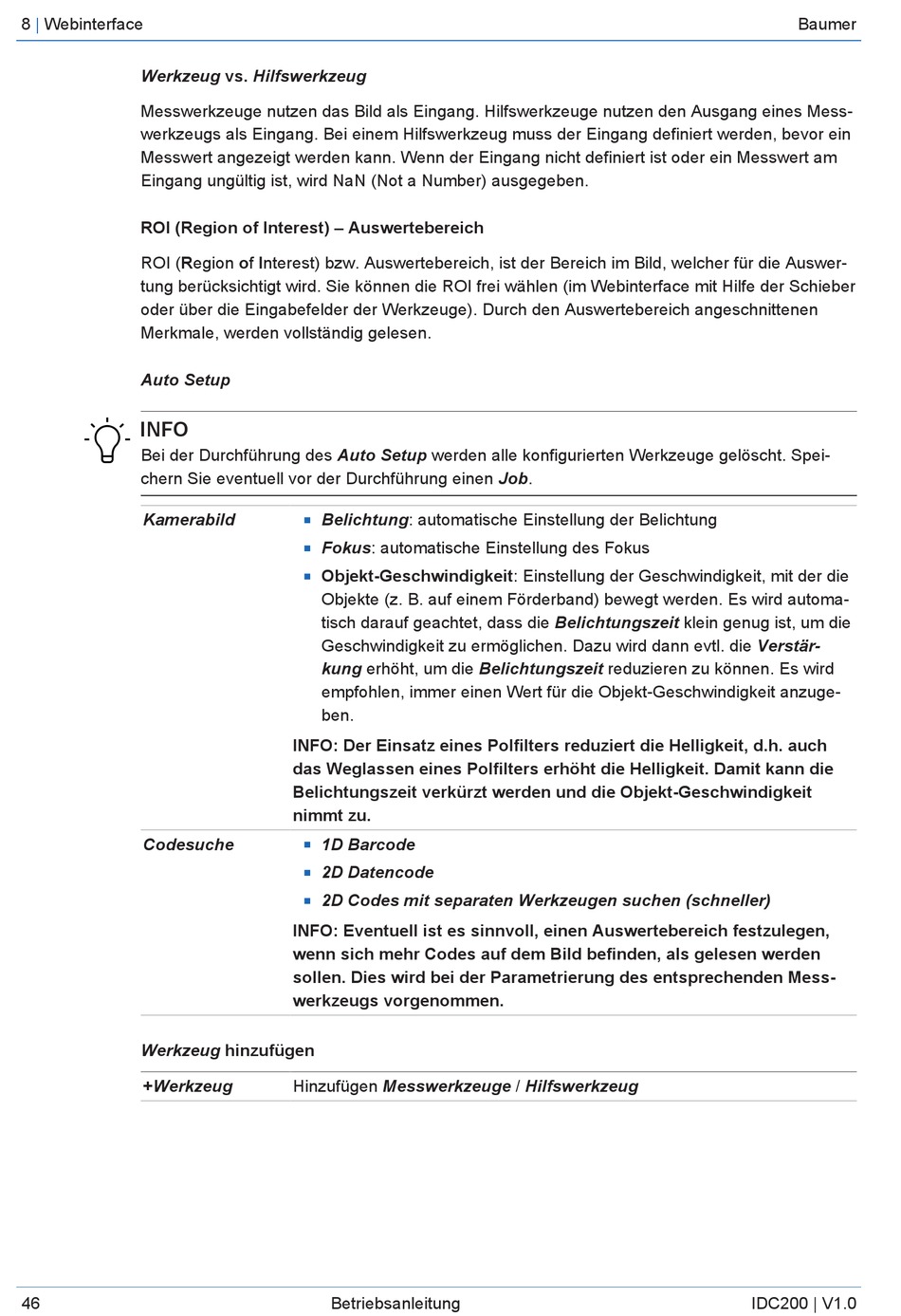

8
|
Webinterface
Werkzeug vs. Hilfswerkzeug
Messwerkzeuge nutzen das Bild als Eingang. Hilfswerkzeuge nutzen den Ausgang eines Mess-
werkzeugs als Eingang. Bei einem Hilfswerkzeug muss der Eingang definiert werden, bevor ein
Messwert angezeigt werden kann. Wenn der Eingang nicht definiert ist oder ein Messwert am
Eingang ungültig ist, wird NaN (Not a Number) ausgegeben.
ROI (Region of Interest) – Auswertebereich
ROI (Region of Interest) bzw. Auswertebereich, ist der Bereich im Bild, welcher für die Auswer-
tung berücksichtigt wird. Sie können die ROI frei wählen (im Webinterface mit Hilfe der Schieber
oder über die Eingabefelder der Werkzeuge). Durch den Auswertebereich angeschnittenen
Merkmale, werden vollständig gelesen.
Auto Setup
INFO
Bei der Durchführung des Auto Setup werden alle konfigurierten Werkzeuge gelöscht. Spei-
chern Sie eventuell vor der Durchführung einen Job.
Kamerabild
Codesuche
Werkzeug hinzufügen
+Werkzeug
46
Belichtung: automatische Einstellung der Belichtung
n
Fokus: automatische Einstellung des Fokus
n
Objekt-Geschwindigkeit: Einstellung der Geschwindigkeit, mit der die
n
Objekte (z. B. auf einem Förderband) bewegt werden. Es wird automa-
tisch darauf geachtet, dass die Belichtungszeit klein genug ist, um die
Geschwindigkeit zu ermöglichen. Dazu wird dann evtl. die Verstär-
kung erhöht, um die Belichtungszeit reduzieren zu können. Es wird
empfohlen, immer einen Wert für die Objekt-Geschwindigkeit anzuge-
ben.
INFO: Der Einsatz eines Polfilters reduziert die Helligkeit, d.h. auch
das Weglassen eines Polfilters erhöht die Helligkeit. Damit kann die
Belichtungszeit verkürzt werden und die Objekt-Geschwindigkeit
nimmt zu.
1D Barcode
n
2D Datencode
n
2D Codes mit separaten Werkzeugen suchen (schneller)
n
INFO: Eventuell ist es sinnvoll, einen Auswertebereich festzulegen,
wenn sich mehr Codes auf dem Bild befinden, als gelesen werden
sollen. Dies wird bei der Parametrierung des entsprechenden Mess-
werkzeugs vorgenommen.
Hinzufügen Messwerkzeuge / Hilfswerkzeug
Betriebsanleitung
Baumer
IDC200 | V1.0
