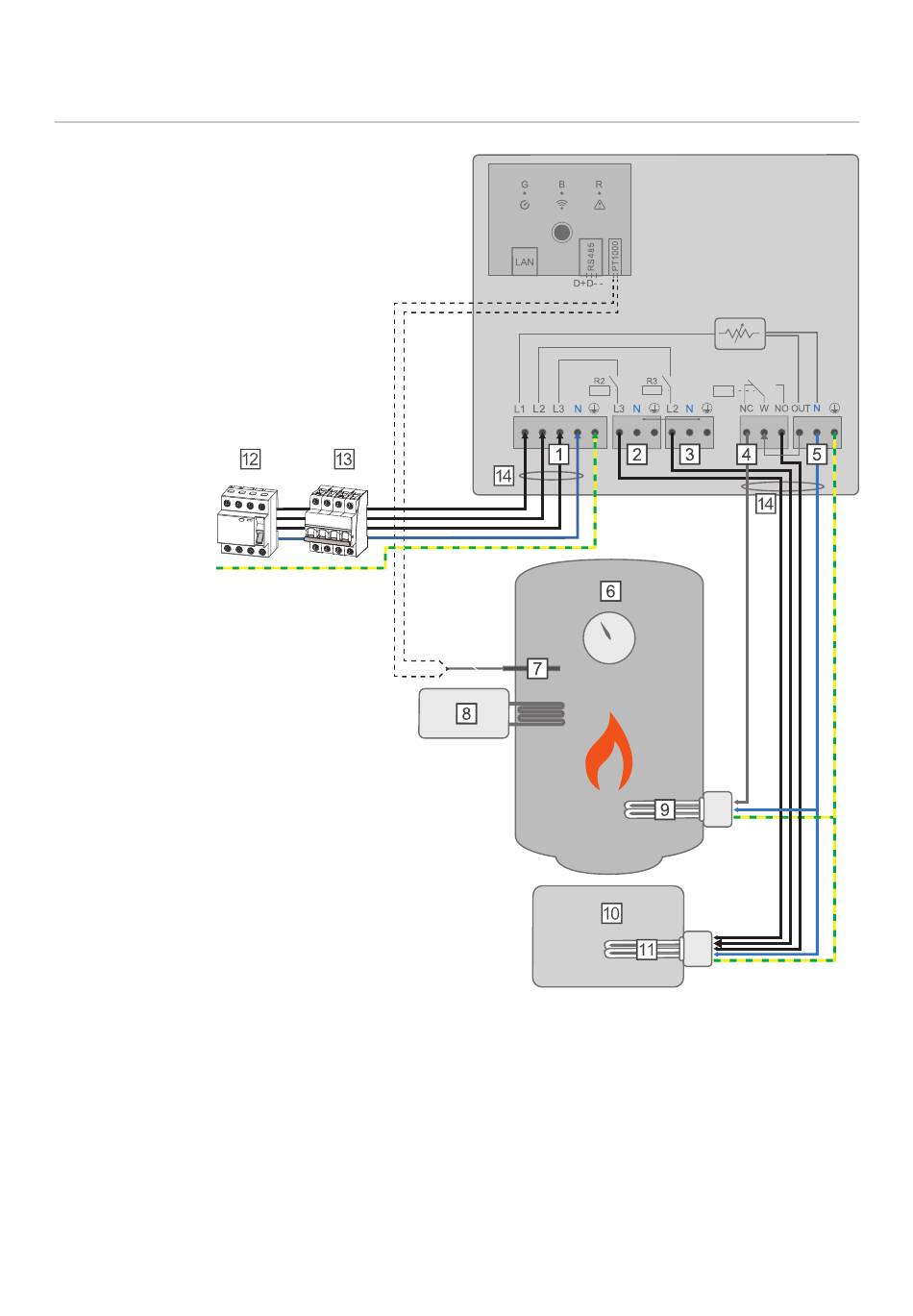

Zwei Heizstäbe - 3-phasig und 1-phasig
Anwendungsbei-
spiel 5
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
40
EINGANG - Zuleitung Netz 3x 230 V, Federzugklemme 1,5 - 2,5 mm
AUSGANG - Heizstab L3
AUSGANG - Heizstab L2
Multifunktions-Relaisausgang
AUSGANG bis 3 kW regelbar, max. 13 A ohmsche Last, Federzugklemme
2
1,5 - 2,5 mm
Warmwasser Boiler
Temperatursensor PT1000
Fremdquelle (z.B. Gastherme)
Heizstab 1 (max. 3 kW)
2
