Verbindung über
1
Modbus RTU ein-
richten
2
3
Smart Meter
Smart Meter TS
Um diverse Einstellungen vorzunehmen, muss die WLAN Verbindung geöffnet
werden:
1
2
3
50
Busverkabelung (B) am Ohmpilot anschließen.
Die Busverkabelung erfolgt parallel über die Kabel TX+, TX- und GND mit
dem Fronius Smart Meter und dem Fronius Wechselrichter oder Datamana-
ger 2.0.
Busverkabelung mit einem Widerstand am ersten und letzten Gerät ab-
schließen.
Am Ohmpilot kann der Widerstand mit dem DIP Schalter Nummer 5 akti-
viert werden. Siehe (A).
Modbus Adresse mithilfe der Nummern 1-3 einstellen.
Default Adresse: 40 (Für zukünftige Anwendungen kann die Modbus Adresse
über die DIP-Schalter am Ohmpilot verändert werden.)
Fronius Smart Meter
Rx
GND
Tx
M+
M-
GND
120Ω
Die Taste am Ohmpilot 2x drücken.
Die blaue LED blinkt (zweimal), solange der WLAN Access Point aktiv ist (30
Minuten). Bevor der Access Point geöffnet wird, wird nach verfügbaren
WLAN Netzen gesucht.
Auf Ihrem Smart Device oder PC das WLAN Netz „Ohmpilot" aktivieren.
Im Browser die Adresse http://192.168.250.181 oder http://ohmpilotW.local
eingeben.

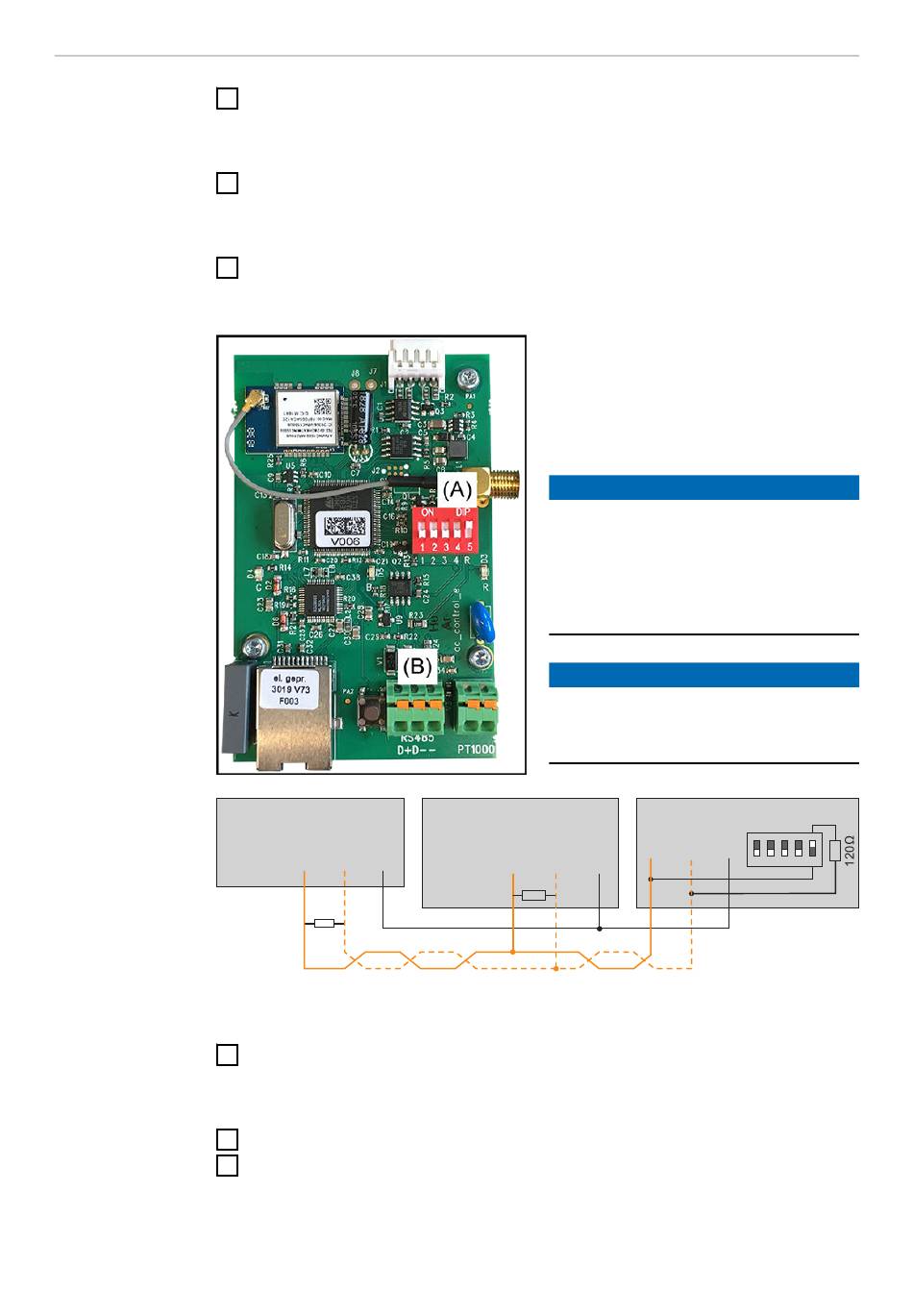

(A) DIP Schalter
DIP 1-3 = Modbusadresse BCD
DIP 4 = Reserve
DIP 5 = Abschlusswiderstand (120
Ohm)
HINWEIS!
Verwechslung der Kabel vermeiden.
Verwenden Sie ein Datenkabel welches
sich klar vom Netzkabel unterscheidet,
sodass es zu keiner Verwechslung
kommt und Personenschaden sowie
Sachschaden vermieden werden.
HINWEIS!
Fehlerhafte Verkabelung.
Wird durch 1x blinken der roten LED
Anzeige signalisiert.
Fronius Inverter
D+
D-
-
SnapINverter
M1+
M1- GND
GEN24
OFF
Fronius Ohmpilot
D+
D-
-
1
2
3
4
5
