Fronius Ohmpilot Bedienungsanleitung Seite 31

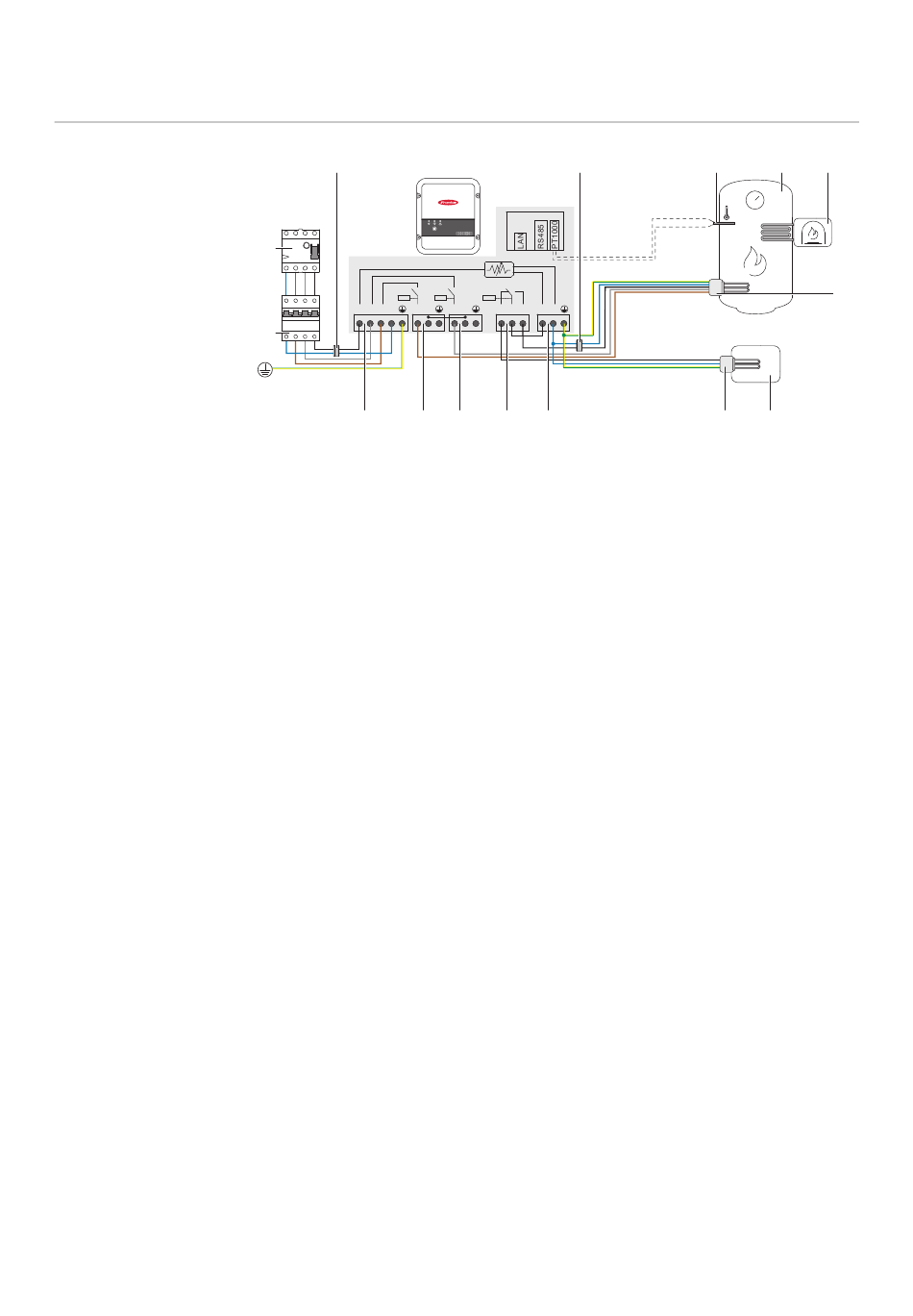

Zwei Heizstäbe - 3-phasig und 1-phasig
Anwendungsbei-
spiel 5
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
Viele Heizsysteme bestehen aus einem Boiler und einem Puffer, wobei die Zen-
tralheizung den Puffer speist und eine Steuerung den Warmwasserboiler über ei-
ne Pumpe belädt. Wie bei thermischen Solaranlagen kann auch der Ohmpilot zu-
erst den Warmwasserboiler erhitzen und dann den Puffer, sodass eine maximale
PV-Überschussenergie gespeichert werden kann.
Der Fronius Smart Meter erfasst am Einspeisepunkt die aktuelle Leistung und
überträgt die Daten an den Wechselrichter. Der Wechselrichter regelt durch An-
steuerung des Ohmpilot die zur Verfügung stehende Überschussenergie auf Null
aus. Das geschieht durch stufenlose Ansteuerung des angeschlossenen Heizsta-
bes am Ohmpilot.
Bei dieser Anwendung werden zwei Heizstäbe verbaut, wobei bevorzugt der erste
Heizstab (5) angesteuert wird. Erst wenn die max. Temperatur im Boiler (3) er-
reicht ist, wird der zweite Heizstab stufenlos angesteuert, sodass die Restenergie
z. B. in einem Puffer eingespeichert wird.
Wenn kein Temperatur-Sensor am Ohmpilot angeschlossen ist, versucht der
Ohmpilot nach 30 Minuten, wieder Energie über den ersten Heizstab abzugeben.
Wenn ein Temperatur-Sensor vorhanden ist, wird ab einer Temperaturdifferenz
von 8 °C (auf die vor dem Umschalten gemessene Temperatur) wieder auf den
ersten Heizstab zurückgeschaltet.
(1)
(14)
R2
max. 16A
L1 L2 L3 N
(13)
External earth
(PE)
(12)
Ferrit-Ringe (im Lieferumfang)
Temperatur-Sensor PT1000
Warmwasser Boiler
Fremdquelle (z. B. Gastherme)
Heizstab 1 (max. 3 kW)
Puffer
Heizstab 2 (max. 9 kW)
Ausgang bis 3 kW regelbar, max. 13 A Ohm'sche Last, Federzugklemme
2
1,5 - 2,5 mm
Multifunktions-Relaisausgang
Ausgang - Heizstab L2
Ausgang - Heizstab L3
Eingang - Zuleitung Netz 3x 230 V, Federzugklemme 1,5 - 2,5 mm
Fehlerstrom-Schutzschalter
Leitungs-Schutzschalter max. B16A
(1)
R3
L3 N L2 N NC W NO OUT N
(11) (10) (9) (8)
(2) (3) (4)
(5)
(7) (6)
2
31
