Installation

Longueurs de
dénudage
Connexions
électriques
Danger en cas de connexion insuffisante du conducteur de terre.
Cela peut entraîner des dommages corporels ou matériels graves.
▶
IMPORTANT ! Le raccordement électrique ne doit être effectué que par un
spécialiste.
IMPORTANT ! Le conducteur de terre doit être posé sans erreur et raccordé de
manière fiable.
IMPORTANT ! Côté réseau, l'Ohmpilot doit être équipé d'un dispositif de protec-
tion contre les surintensités de B16 A maximum et d'un disjoncteur différentiel.
IMPORTANT ! Côté sortie, il faut veiller à ne raccorder que des charges pure-
ment ohmiques.
IMPORTANT ! La longueur maximale de câble entre la sortie de l'Ohmpilot et le
consommateur (thermoplongeur) ne doit pas dépasser 5 m pour des raisons de
compatibilité électromagnétique.
IMPORTANT ! L'Ohmpilot doit être protégé contre les surtensions du réseau.
IMPORTANT ! En cas de raccordement d'un thermoplongeur, vérifier la mise à la
terre du chauffe-eau/ballon tampon ainsi que du système de chauffage. Il en va
de même pour la température de départ et d'eau chaude maximale autorisée lors
du réglage de la température sur le thermoplongeur.
IMPORTANT ! Le câble RS485 doit être installé et raccordé comme un câble de
données afin d'éviter toute confusion avec le câble d'alimentation lors du raccor-
dement.
158
AVERTISSEMENT!
Dimensionner suffisamment le conducteur de terre.

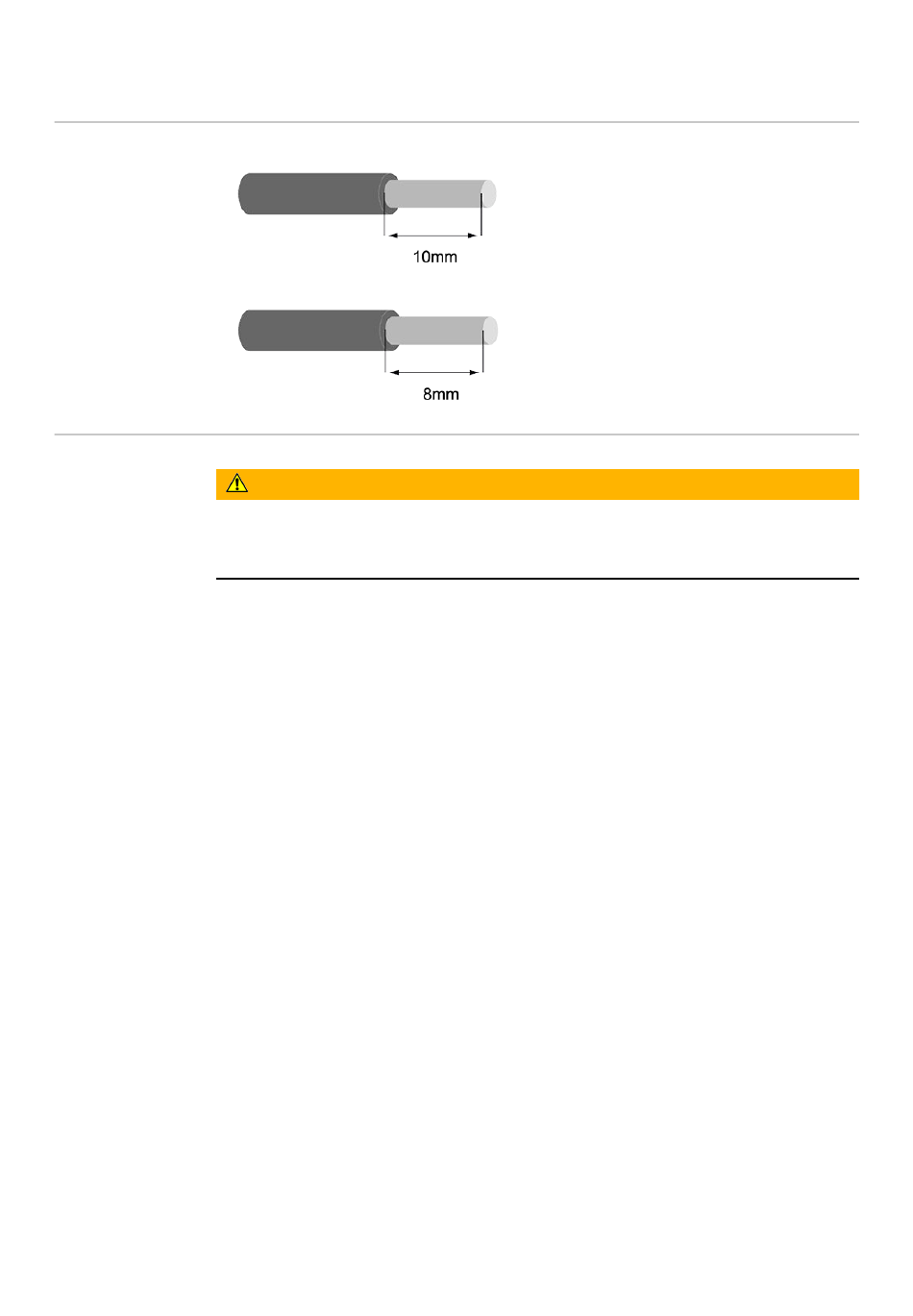

Longueur de dénudage des bornes sur
l'étage de puissance (L1, L2, etc.)
Longueur de dénudage des bornes sur
le circuit imprimé de commande (D+,
D-, - et PT1000)
