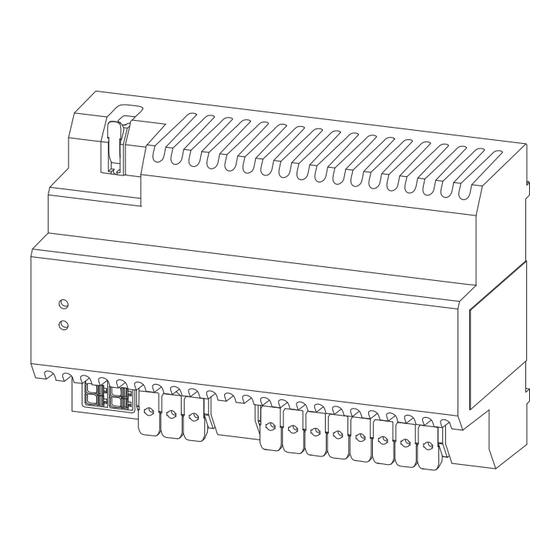

Fronius 3P-35A Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 3P-35A:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für Fronius 3P-35A
Inhaltszusammenfassung für Fronius 3P-35A

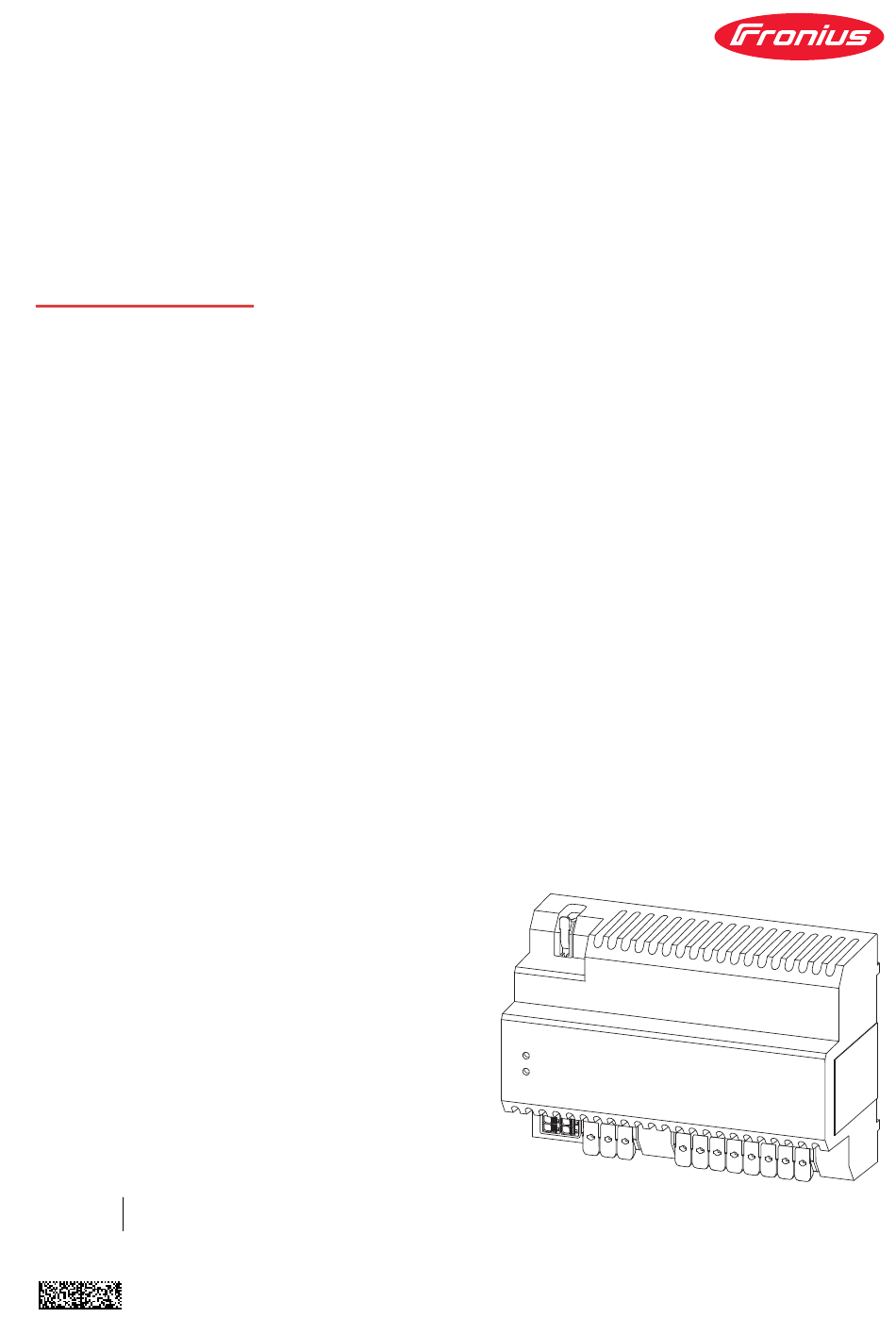

- Seite 1 Operating Instructions Fronius Backup Controller 3P-35A Bedienungsanleitung 42,0426,0528,DE 002-28112024...
-
Seite 3: Inhaltsverzeichnis
Neutralleiter für Fronius Smart Meter anschließen (optional) Datenkommunikations-Leitung anschließen Inbetriebnahme PV-Anlage in Betrieb nehmen Allgemeines Notstrom - Full Backup konfigurieren Notstrom-Betrieb testen Anhang Technische Daten Schaltplan Fronius Backup Controller 3-polige Trennung - z. B. Österreich Abmessungen Fronius Backup Controller 3P‑35A Reinigung Wartung Entsorgung Fronius Werksgarantie... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen... -
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Si- GEFAHR! cherheitshinwei- Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol- WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 8: Umgebungsbedingungen
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen. Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Allgemeines“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen. - Seite 9 Für Verbesserungsvorschläge und Hinweise auf etwaige Unstimmigkeiten in der Bedienungsanleitung sind wir dankbar.
-
Seite 10: Allgemeines
Allgemeines Bestimmungs- Der Fronius Backup Controller ist ein ortsfestes Betriebsmittel, das für den Ein- gemäße Verwen- satz in öffentlichen Stromnetzen mit TN-C-S/TN-S Systemen entwickelt wurde. dung Die Hauptfunktion besteht darin, im Falle eines Netzausfalls oder einer Netzstörung alle angeschlossenen Lasten und Erzeuger gemäß den Vorgaben des Netzbetreibers automatisch und sicher vom öffentlichen Netz zu trennen. -
Seite 11: Lieferumfang
Fronius GEN24 Wechselrichter wandelt den Gleichstrom in Wechselstrom um und lädt die Batterie (das Laden der Batterie ist nur mit Fronius GEN24 Plus Wechsel- richtern möglich). Durch die eingebaute Anlagenüberwachung kann der Wechselrichter per WLAN in ein Netzwerk eingebunden werden. -
Seite 12: Positionierung
PV-Modulen oder der Batterie zur Verfügung steht. Batterie ist gleichstromseitig mit dem Wechselrichter gekoppelt und spei- chert elektrische Energie. Verbraucher im System z. B. Waschmachine, Lampen, Fernseher, etc. Positionierung Der Fronius Backup Controller muss im Notstrom-Kreis des PV-Systems instal- liert werden. Full Backup... -
Seite 13: Empfohlene Fronius Smart Meter
Empfohlene Fro- Gerätebezeichnung Artikelnummer nius Smart Me- Fronius Smart Meter IP 42,0411,0347 Fronius Smart Meter 63A-3 43,0001,1473 Fronius Smart Meter TS 65A-3 43,0001,0044... -
Seite 14: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Anschlussbe- 1-polige Push-in Anschluss- reich klemme für die Neutralleiter- Verbindung zum Fronius Smart Meter (max. 1 A). Push-in Anschlussklemme für digitale Ein-/Ausgänge (I/Os). 3-polige Push-in Anschluss- klemme für die Versorgung aus dem öffentlichen Netz. 8-polige Push-in Anschluss- klemme für Lasten/Erzeuger im... -
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme... -
Seite 17: Voraussetzungen Für Den Anschluss
Voraussetzungen für den Anschluss Voraussetzun- Für den sicheren Betrieb des Fronius Backup Controllers müssen folgende Kom- ponenten im Schaltschrank verbaut sein: Ein vorgelagerter Überstromschutz gemäß den Angaben im Kapitel Techni- sche Daten auf Seite 31. Eine Überspannungs-Schutzeinrichtung (Surge Protective Device - SPD) Technische Daten auf Seite 31. -
Seite 18: Zulässige Kabel Für Digitale Ein-/Ausgänge (I/Os)
32 yd * möglich 0,39 inch AWG 26 - 18 AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine max. Distanz von 30 m (32 yd). -
Seite 19: Installation
Installation Sicherheit WARNUNG! Gefahr durch Kurzschlüsse aufgrund von Fremdkörpern im Gehäuse. Ein elektrischer Schlag kann zu schweren Verletzungen oder Tod führen. ▶ Lüftungsschlitze während der Installation abdecken. WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶... -
Seite 20: Pv-Anlage Allseitig Stromlos Schalten
Die Entladezeit (2 Minuten) der Kon- densatoren des Wechselrichters ab- warten. Montage Der Fronius Backup Controller kann auf einer DIN-Hutschiene 35 mm mon- tiert werden. Das Gehäuse hat eine Abmessung von 8 Teileinheiten (TE) gemäß DIN 43880 und die Baugröße 2. -
Seite 21: Öffentliches Stromnetz Anschließen
Öffentliches WARNUNG! Stromnetz an- schließen Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- schlussklemme. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. ▶... -
Seite 22: Lasten Im Notstromkreis Anschließen
Lasten im Not- WARNUNG! stromkreis an- schließen Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- schlussklemme. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. -
Seite 23: Wechselrichter Im Notstromkreis Anschließen
Wechselrichter WARNUNG! im Notstrom- kreis an- Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- schließen schlussklemme. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. -
Seite 24: Neutralleiter Für Fronius Smart Meter Anschließen (Optional)
Neutralleiter für WARNUNG! Fronius Smart Meter an- Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- schließen (optio- schlussklemme. nal) Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. -
Seite 25: Datenkommunikations-Leitung Anschließen
Für zusammengehörende Datenleitungen ein gemeinsam verdrilltes Kabel- paar verwenden. Doppelt isolierte oder ummantelte Datenleitungen verwenden, wenn sich diese in der Nähe von blanken Leitern befinden. Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden. Fronius Smart Meter Backup Controller Inverter TS 65A-3 63A-3... -
Seite 26: Inbetriebnahme
Inbetriebnahme PV-Anlage in Be- Die am Wechselrichter angeschlossene trieb nehmen Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten. Allgemeines WICHTIG! Einstellungen im Menüpunkt Gerätekonfiguration > Funktionen und I/Os dürfen nur von geschultem Fachpersonal durchgeführt werden! Für den Menüpunkt Gerätekonfiguration ist die Eingabe des Techniker-Passworts erforderlich. -
Seite 27: Notstrom-Betrieb Testen
Installation und Konfiguration nach Arbeiten am Schaltschrank im laufenden Betrieb (Empfehlung: min. einmal jährlich) Für den Testbetrieb wird eine Batterieladung von min. 30 % empfohlen. Eine Beschreibung zur Durchführung des Testbetriebs befindet sich in der Checkliste - Notstrom (https://www.fronius.com/en/search-page, Artikelnum- mer: 42,0426,0365). -
Seite 29: Anhang
Anhang... -
Seite 31: Technische Daten
Technische Daten Allgemeine Daten Netzform TN-S/TN-C-S Gehäuse 8 TE nach DIN 43880 Befestigung DIN-Hutschiene 35 mm Gewicht 625 g Schutzart IP 20 Fault Ride Through (FRT) gemäß EN 50549-10 Kurzschluss-Ausschaltvermögen Klasse PC Eigenverbrauch Umgebungsbedingungen Zulässige Umgebungstemperatur -20 bis +60°C Zulässige Luftfeuchtigkeit 50 % relative Luftfeuchtigkeit bei 40°C Max. -
Seite 32: Schaltplan
SYMO GEN24 =A1+A2 PILOT / PILOT2 ModBus 0 ( PILOT2 4,071,817 ONLY ) CAT5 STP CAT5 STP ANSCHLUSS FÜR VON FRONIUS FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) Fronius Smart Meter CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC) FRONIUS BACKUP CONTROLLER 3P-35A... -
Seite 33: Abmessungen
Abmessungen Fronius Backup Controller 3P‑35A... -
Seite 34: Reinigung
Reinigung Den Backup Controller bei Bedarf mit einem feuchten Tuch abwischen. Keine Reinigungsmittel, Scheuermittel, Lösungsmittel oder ähnliches zum Reinigen verwenden. -
Seite 35: Wartung
Wartung Wartungs- und Service-Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. -
Seite 36: Entsorgung
Entsorgung Elektro- und Elektronik-Altgeräte müssen gemäß EU-Richtlinie und nationalem Recht getrennt ge- sammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Gebrauchte Geräte beim Händler oder über ein lokales, autorisiertes Sammel- und Entsorgungssystem zurückgeben. Eine fachgerechte Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwertung von Ressourcen und verhindert negative Auswirkungen auf Gesundheit und Umwelt. -
Seite 37: Fronius Werksgarantie
Fronius Werksgarantie Detaillierte, länderspezifische Garantiebedingungen sind unter www.fronius.com/solar/garantie auf- rufbar. Um die volle Garantielaufzeit für Ihr neu installiertes Fronius-Produkt zu erhalten, registrieren Sie sich bitte unter www.solarweb.com.
