Bedienelemente und Anzeigen

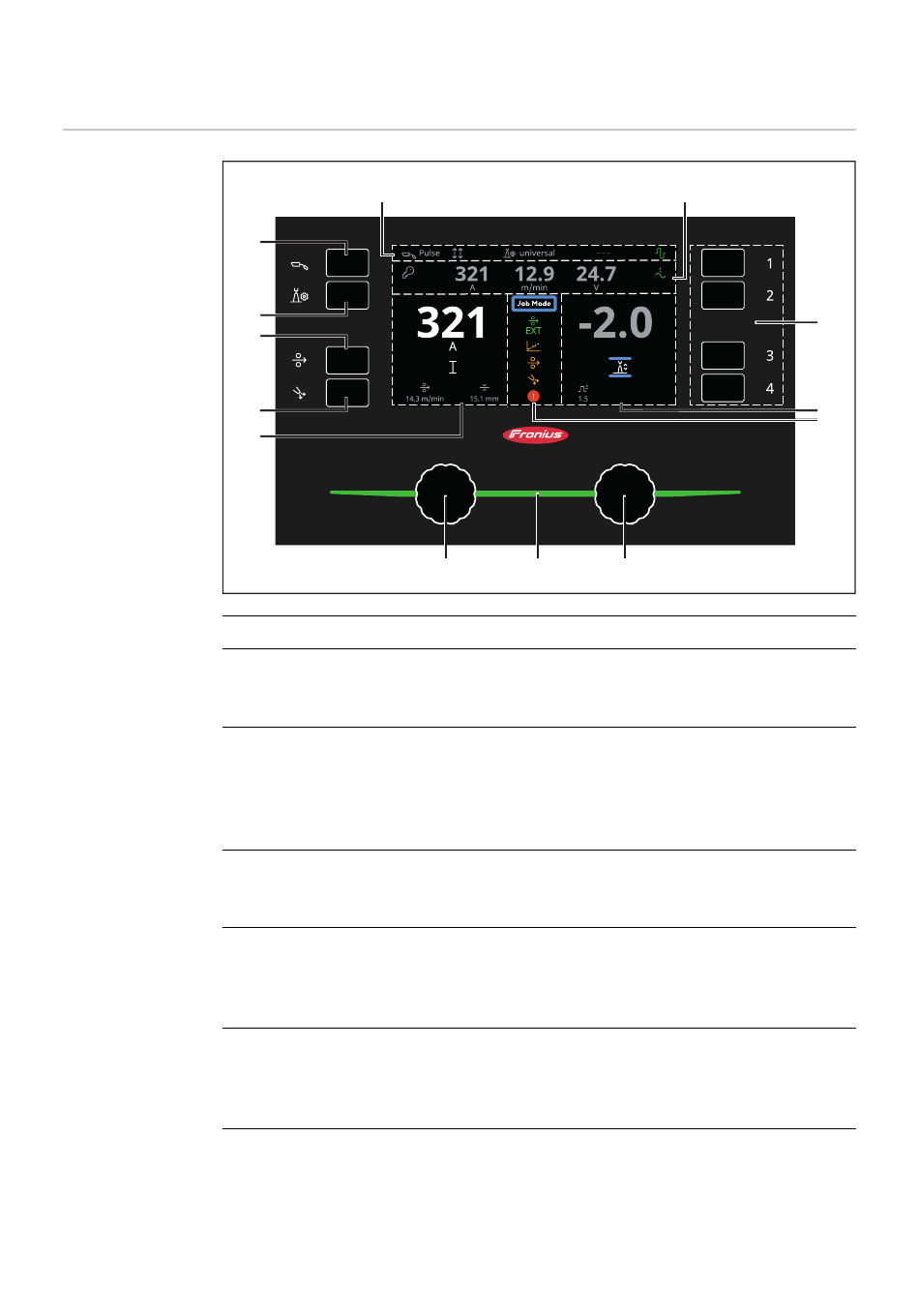

Übersicht Be-
dienelemente
und Anzeigen
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(13)
(1)
(2)
(3)
(4)
(5)
Beschreibung
Taste Schweißverfahren / Betriebsart
Linkes Einstellrad: zur Auswahl des Schweißverfahrens (Process)
Rechtes Einstellrad: zur Auswahl der Betriebsart (Trigger Mode)
Taste Schweißkennlinien‑Eigenschaft / Prozessfunktion
Linkes Einstellrad: zur Auswahl der Schweiß-Kennlinieneigenschaft (Cha-
racteristic) beim MIG/MAG-Schweißen
Rechtes Einstellrad: zur Auswahl der Prozessfunktion (Functions) beim
MIG/MAG-Schweißen
Taste Drahteinfädeln
Zum gas- und stromlosen Einfädeln der Drahtelektrode (Wire Inching) in
das Schweißbrenner-Schlauchpaket.
Taste Gasprüfen
Zum Einstellen der benötigten Gasmenge am Gasdruck-Minderer.
Nach Drücken der Taste Gasprüfen (Gas Flushing) strömt für 30 s Gas
aus. Durch nochmaliges Drücken wird der Vorgang vorzeitig beendet.
Linker Display-Bereich
Im linken Display-Bereich werden Parameter und Funktionen angezeigt,
die mit dem linken Einstellrad eingestellt werden. Die angezeigten Para-
meter variieren mit dem eingestellten Schweißverfahren.
Linkes Einstellrad mit Dreh-/Drück-Funktion
Zum Auswählen und Einstellen von Parametern im linken Display-Bereich.
(6) (7)
Deutsch
(12)
(8)
(11)
(10)
(9)
