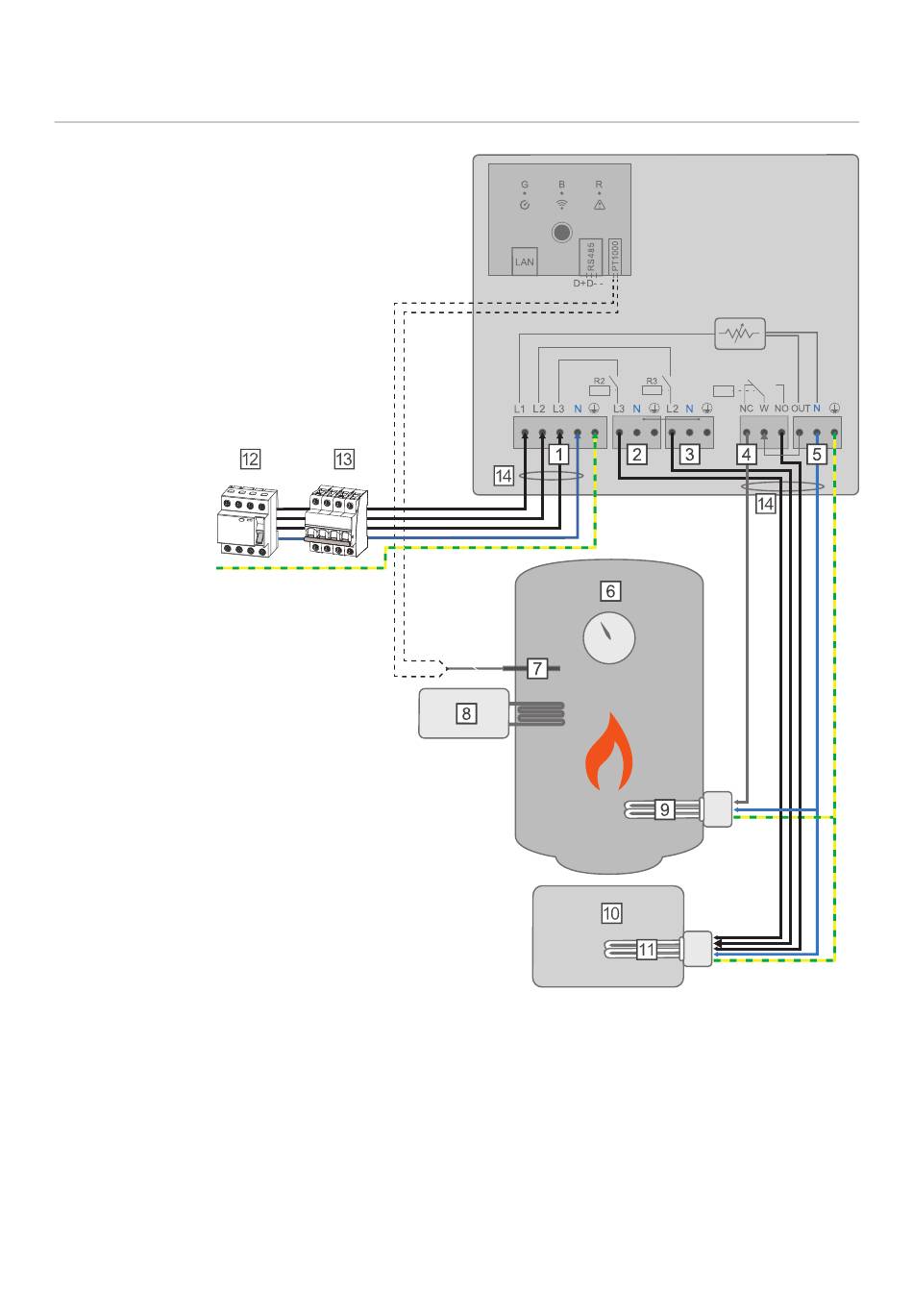

Deux thermoplongeurs - triphasé et monophasé
Exemple d'appli-
cation 5
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
170
ENTRÉE - Câble d'alimentation du réseau 3x 230 V, borne à levier enfich-
2
able 1,5 à 2,5 mm
SORTIE - Thermoplongeur L3
SORTIE - Thermoplongeur L2
Sortie relais multifonctions
SORTIE jusqu'à 3 kW réglable, charge ohmique max. 13 A, borne à levier
enfichable 1,5 à 2,5 mm
Chauffe-eau
Capteur de température PT1000
Source externe (p. ex. chaudière à gaz)
2
