Fronius 3P-35A Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 3P-35A:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für Fronius 3P-35A
Inhaltszusammenfassung für Fronius 3P-35A

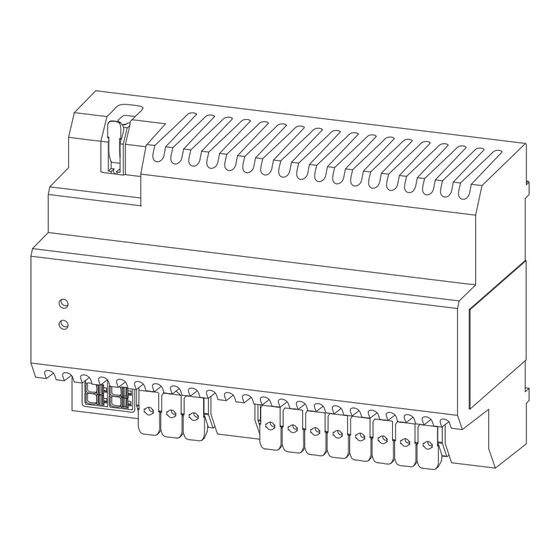

- Seite 1 Operating Instructions Fronius Backup Controller 3P-35A Bedienungsanleitung 42,0426,0528,DE 001-03062024...
-
Seite 3: Inhaltsverzeichnis
Backup Controller am öffentlichen Stromnetz anschließen Lasten im Notstromkreis am Backup Controller anschließen Erzeuger im Notstromkreis am Backup Controller anschließen Neutralleiter für Fronius Smart Meter am Backup Controller anschließen (optional) Datenkommunikations-Leitung am Backup Controller anschließen Inbetriebnahme PV-Anlage in Betrieb nehmen... -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften... -
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Si- GEFAHR! cherheitshinwei- Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol- WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 8: Umgebungsbedingungen
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen. Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Allgemeines“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen. - Seite 9 Für Verbesserungsvorschläge und Hinweise auf etwaige Unstimmigkeiten in der Bedienungsanleitung sind wir dankbar.
-
Seite 10: Allgemeine Informationen
Allgemeine Informationen Bestimmungs- Der Fronius Backup Controller ist ein ortsfestes Betriebsmittel, das für den Ein- gemäße Verwen- satz in öffentlichen Stromnetzen mit TN-C-S/TN-S Systemen entwickelt wurde. dung Die Hauptfunktion besteht darin, im Falle eines Netzausfalls oder einer Netzstörung alle angeschlossenen Lasten und Erzeuger gemäß den Vorgaben des Netzbetreibers automatisch und sicher vom öffentlichen Netz zu trennen. -
Seite 11: Lieferumfang
Fronius GEN24 Wechselrichter wandelt den Gleichstrom in Wechselstrom um und lädt die Batte- rie (das Laden der Batterie ist nur mit Fronius GEN24 Plus Wech- selrichtern möglich). Durch die eingebaute Anlagenüberwachung kann der Wechselrichter per WLAN in ein Netzwerk eingebunden... -
Seite 12: Positionierung
PV-Modulen oder der Batterie zur Verfügung steht. Batterie ist gleichstromseitig mit dem Wechselrichter gekoppelt und spei- chert elektrische Energie. Verbraucher im System z. B. Waschmachine, Lampen, Fernseher, etc. Positionierung Der Fronius Backup Controller muss an folgender Position im System installiert werden. Full Backup... -
Seite 13: Empfohlene Fronius Smart Meter
Empfohlene Fro- Gerätebezeichnung Artikelnummer nius Smart Me- Fronius Smart Meter IP 42,0411,0347 Fronius Smart Meter 63A-3 43,0001,1473 Fronius Smart Meter TS 65A-3 43,0001,0044... -
Seite 14: Bedienelemente Und Anschlüsse
K3 und der Pin IN 7 ist aktiv (Wert = 1). Der Wechselrichter bekommt die Rückmeldung, dass das Relais K3 ge- schlossen ist. LED Statusan- Die LED-Statusanzeige zeigt den Betriebsstatus und der Fronius Backup Con- zeige troller an. Symbol LED-Status Beschreibung Die LED „Stromnetz“... - Seite 15 Symbol LED-Status Beschreibung Die LED „Full Backup“ zeigt an, dass alle ange- schlossenen Lasten und Erzeuger im Not- stromkreis sicher vom öffentlichen Netz ge- trennt sind und die Notstromversorgung Full leuchtet blau Backup aktiv ist.
-
Seite 17: Installation
Installation... -
Seite 19: Voraussetzungen Für Den Anschluss Des Backup Controllers
2,5 - 10 mm 2,5 - 10 mm 2,5 - 6 mm 2,5 - 6 mm Push-in Anschlussklemme für die Neutralleiter-Verbindung zum Fronius Smart Meter (max. 1 A) 1 - 4 mm 1 - 4 mm 1 - 4 mm... -
Seite 20: Voraussetzungen
Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine max. Distanz von 30 m (32 yd). Voraussetzun- Für den sicheren Betrieb des Fronius Backup Controllers müssen folgende Kom- ponenten im Schaltschrank verbaut sein: Ein vorgelagerter Überstromschutz gemäß den Angaben im Kapitel... -
Seite 21: Installation
Installation Sicherheit WARNUNG! Gefahr durch Kurzschlüsse aufgrund von Fremdkörpern im Gehäuse. Ein elektrische Schlag kann zu schweren Verletzungen oder Tod führen. ▶ Lüftungsschlitze während der Installation abdecken. WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶... -
Seite 22: Pv-Anlage Allseitig Stromlos Schalten
Die Entladezeit (2 Minuten) der Kon- densatoren des Wechselrichters ab- warten. Montage Der Fronius Backup Controller kann auf einer DIN-Hutschiene 35 mm mon- tiert werden. Das Gehäuse hat eine Abmessung von 8 Teileinheiten (TE) gemäß DIN 43880 und die Baugröße 2. -
Seite 23: Backup Controller Am Öffentlichen Stromnetz Anschließen
Backup Control- WARNUNG! ler am öffentli- chen Stromnetz Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- anschließen schlussklemme. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. ▶... -
Seite 24: Lasten Im Notstromkreis Am Backup Controller Anschließen
Lasten im Not- WARNUNG! stromkreis am Backup Control- Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- ler anschließen schlussklemme. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. -
Seite 25: Erzeuger Im Notstromkreis Am Backup Controller Anschließen
Erzeuger im Not- WARNUNG! stromkreis am Backup Control- Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- ler anschließen schlussklemme. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. -
Seite 26: Neutralleiter Für Fronius Smart Meter Am Backup Controller Anschließen (Optional)
Neutralleiter für WARNUNG! Fronius Smart Meter am Back- Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- up Controller schlussklemme. anschließen (op- Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ tional) Nur einen Einzelleiter an dem jeweils vorgesehenen Steckplatz der An- schlussklemme anschließen. -
Seite 27: Datenkommunikations-Leitung Am Backup Controller Anschließen
Für zusammengehörende Datenleitungen ein gemeinsam verdrilltes Kabel- paar verwenden. Doppelt isolierte oder ummantelte Datenleitungen verwenden, wenn sich diese in der Nähe von blanken Leitern befinden. Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden. Fronius Smart Meter Backup Controller Inverter TS 65A-3 63A-3... -
Seite 28: Inbetriebnahme
Inbetriebnahme PV-Anlage in Be- Die am Wechselrichter angeschlossene trieb nehmen Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten. Allgemeines WICHTIG! Einstellungen im Menüpunkt „Gerätekonfiguration“ → „Funktionen und I/Os“ dürfen nur von geschultem Fachpersonal durchgeführt werden! Für den Menüpunkt „Gerätekonfiguration“... -
Seite 29: Notstrom-Betrieb Testen
Installation und Konfiguration nach Arbeiten am Schaltschrank im laufenden Betrieb (Empfehlung: min. einmal jährlich) Für den Testbetrieb wird eine Batterieladung von min. 30 % empfohlen. Eine Beschreibung zur Durchführung des Testbetriebs befindet sich in der Checkliste - Notstrom (https://www.fronius.com/en/search-page, Artikelnum- mer: 42,0426,0365). -
Seite 30: Anhang
Volumen des Kartons verringern Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind unter www.froni- garantie us.com/solar/garantie aufrufbar. Um die volle Garantielaufzeit für Ihr neu installiertes Fronius-Produkt zu erhal- ten, registrieren Sie sich bitte unter www.solarweb.com. Technische Da- Allgemeine Daten Netzform TN-S / TN-C-S Gehäuse... - Seite 31 Bemessungswerte Nennspannung 230 / 400 V 3-polig oder 3-polig + N Nennstrom 35 A Einschaltdauer 100 % bei AC-32 Nennleistung 24 kVA Netz-Frequenz 50 Hz Verlustleistung (bei Nennstrom) 15 W Überspannungskategorie Elektromagnetische Verträglichkeit Störfestigkeit gemäß EN 61000-6-2 2019-12-01 Emission gemäß EN 61000-6-3 2020-07...
-
Seite 33: Schaltplan
Schaltplan... -
Seite 35: Fronius Backup Controller 3-Polige Trennung - Z. B. Österreich
Fronius Backup Controller 3-polige Trennung - z. B. Österreich Schaltplan BESTEHENDE HAUSINSTALLATION EXISTING DOMESTIC INSTALLATION DC= IN PV-GENERATOR & BATTERY POTENTIALAUSGLEICHSSCHIENE MEN - LINK SYMO GEN24 =A1+A2 PILOT / PILOT2 ModBus 0 ( PILOT2 4,071,817 ONLY ) CAT5 STP CAT5 STP ANSCHLUSS FÜR VON FRONIUS... -
Seite 37: Abmessungen
Abmessungen... -
Seite 39: Abmessungen - Fronius Backup Controller 3P-35A
Abmessungen - Fronius Backup Controller 3P-35A Fronius Backup Controller 3P‑35A...
